Accesorios / Opciones
Guía de inicio rápido
8
Tornillo de ensamblaje (4)
M5 × 15
Tornillo de ensamblaje (4)
M4 × 25
Soporte
TBL5ZA32261 (TX-L32E5Y)
TBL5ZA32591 (TX-L37E5Y)
TBL5ZA32821 (TX-L42E5Y),
(TX-L47E5Y)
Base
TBL5ZX0280 (TX-L32E5Y)
TBL5ZX0276 (TX-L37E5Y)
TBL5ZX0272 (TX-L42E5Y)
TBL5ZX04091 (TX-L47E5Y)

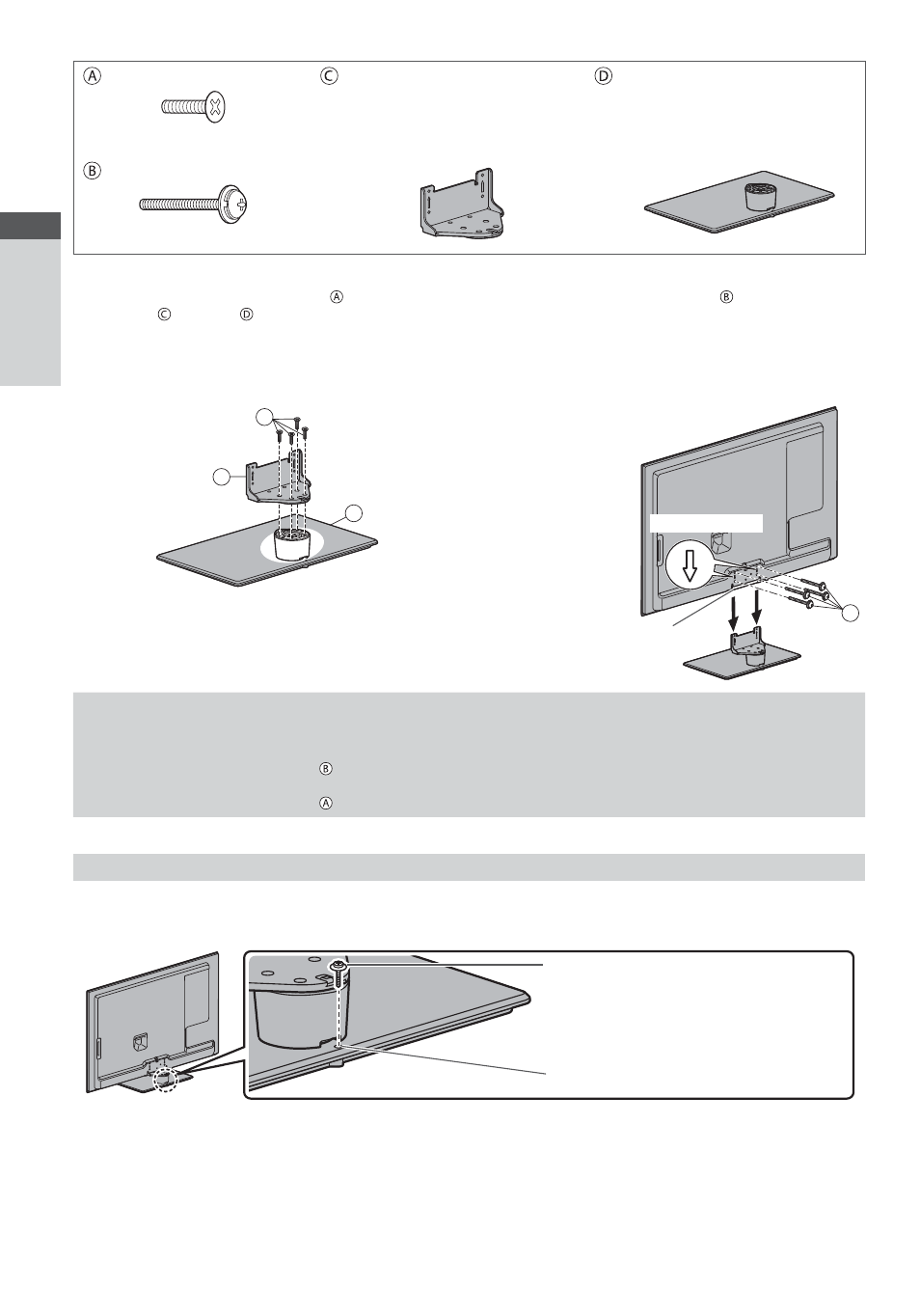

1 Ensamblaje del pedestal
Utilice los tornillos de ensamblaje para fijar el
soporte a la base firmemente.
Asegúrese de que los tornillos estén apretados
firmemente.
Apretar de forma incorrecta los tornillos de
ensamblaje puede estropear las roscas.
2 Fijación del TV
Utilice los tornillos de ensamblaje para apretar
firmemente.
Apriete los cuatro tornillos de ensamblaje primero
ligeramente y luego firmemente.
Realice el trabajo en una superficie horizontal y
nivelada.
B
Marca de flecha
Agujero para la instalación
del pedestal
D
C
A
Parte
frontal
Extracción del pedestal del televisor
Si quiere utilizar el soporte para colgar en pared o desea volver a guardar el televisor en la caja, asegúrese de
extraer el pedestal tal como se explica a continuación.
1 Quite los tornillos de ensamblaje del TV.
2 Separe el pedestal del televisor.
3 Quite los tornillos de ensamblaje del soporte.
Cómo evitar que el televisor se caiga
Utilizando el orificio para el tornillo anticaída y un tornillo (se vende por separado), fije bien el cuerpo del pedestal a la
superficie de instalación.
El lugar donde vaya a fijar el pedestal debe tener el grosor suficiente y estar hecho de un material resistente.
Tornillo (no suministrado)
Diámetro: 3 mm
Longitud: 25 - 30 mm
Orificio para el tornillo
