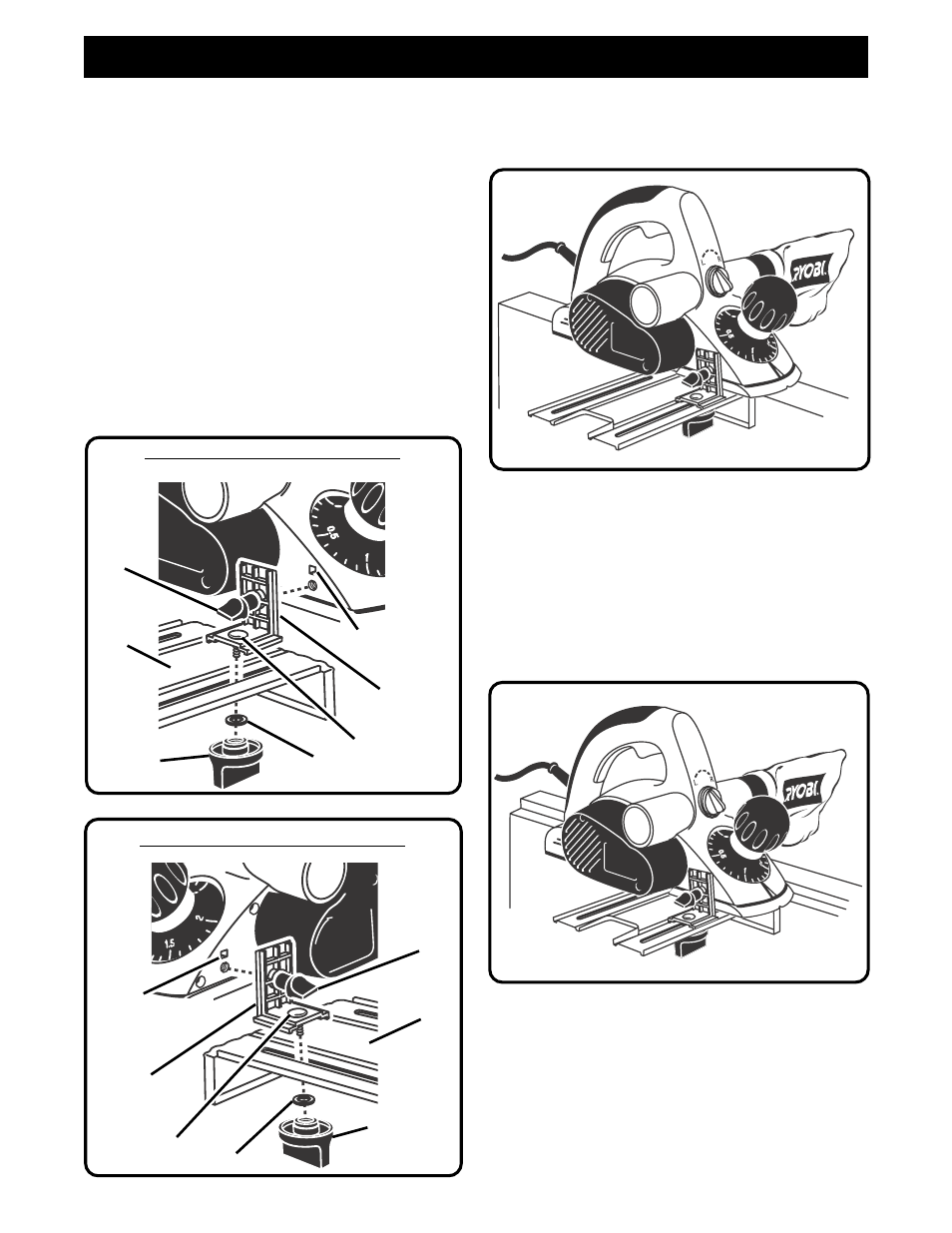

Fig. 11
CEPILLADO DE BORDES
Ver Figuras 10 y 11.
Su cepilladora está equipada con una guía de borde
ajustable para cepillado de bordes a precisión. Puede ser
instalada en cualquier lado de su cepilladora y es útil cuando
cepille tablas de superficie larga y dispareja.
INSTALACION DE LA GUIA DE BORDE
Instale el soporte de la guía de borde en la guía usando el
tornillo de carruaje, la arandela y la perilla de retén. Instale
el conjunto de la guía de borde en el lado deseado de la
cepilladora, asegurándose de que la lengüeta localizadora
situada en el soporte de la guía calce en el agujero de la
lengüeta localizadora. Instale el tornillo de mariposa y
apriete firmemente.
Para ajustar la guía de borde al ancho de corte, afloje la
perilla de retén y ajuste en la posición deseada. Vuelva a
apretar firmemente la perilla de retén.
Fig. 10
PERILLA
DE RETEN
TORNILLO
DE CARRUAJE
ARANDELA
GUIA DE
BORDE
SOPORTE
DE LA GUIA
DE BORDE
PERILLA DE
RETEN
ARANDELA
GUIA DE
BORDE
SOPORTE DE LA
GUIA DE BORDE
Cuando haga corte usando su guía de borde, la guía debe
estar sujeta firmemente contra el borde de la tabla.
Ver
Figura 12.
FUNCIONAMIENTO
TORNILLO
DE
MARIPOSA
Fig. 12
PARA HACER REBAJOS
Ver Figura 13.
Se pueden hacer rebajos usando su cepilladora. La guía
de borde se instala al lado izquierdo del operador de la
cepilladora y puede usarse para hacer rebajos. La
profundidad máxima de corte de rebajos es 8 mm
(5/16 pulg.) y deben ser cortados en pasadas de 2 mm
(5/64 pulg.) o menos para obtener la profundidad deseada.
La anchura de corte de rebajos es ajustable moviendo la
guía de borde.
AGUJERO DE
LA LENGÜETA
LOCALIZADORA
Fig. 13
MONTAJE AL LADO DERECHO
MONTAJE AL LADO IZQUIERDO
TORNILLO
DE
MARIPOSA
TORNILLO
DE CARRUAJE
AGUJERO DE
LA LENGÜETA
LOCALIZADORA
