Página 8

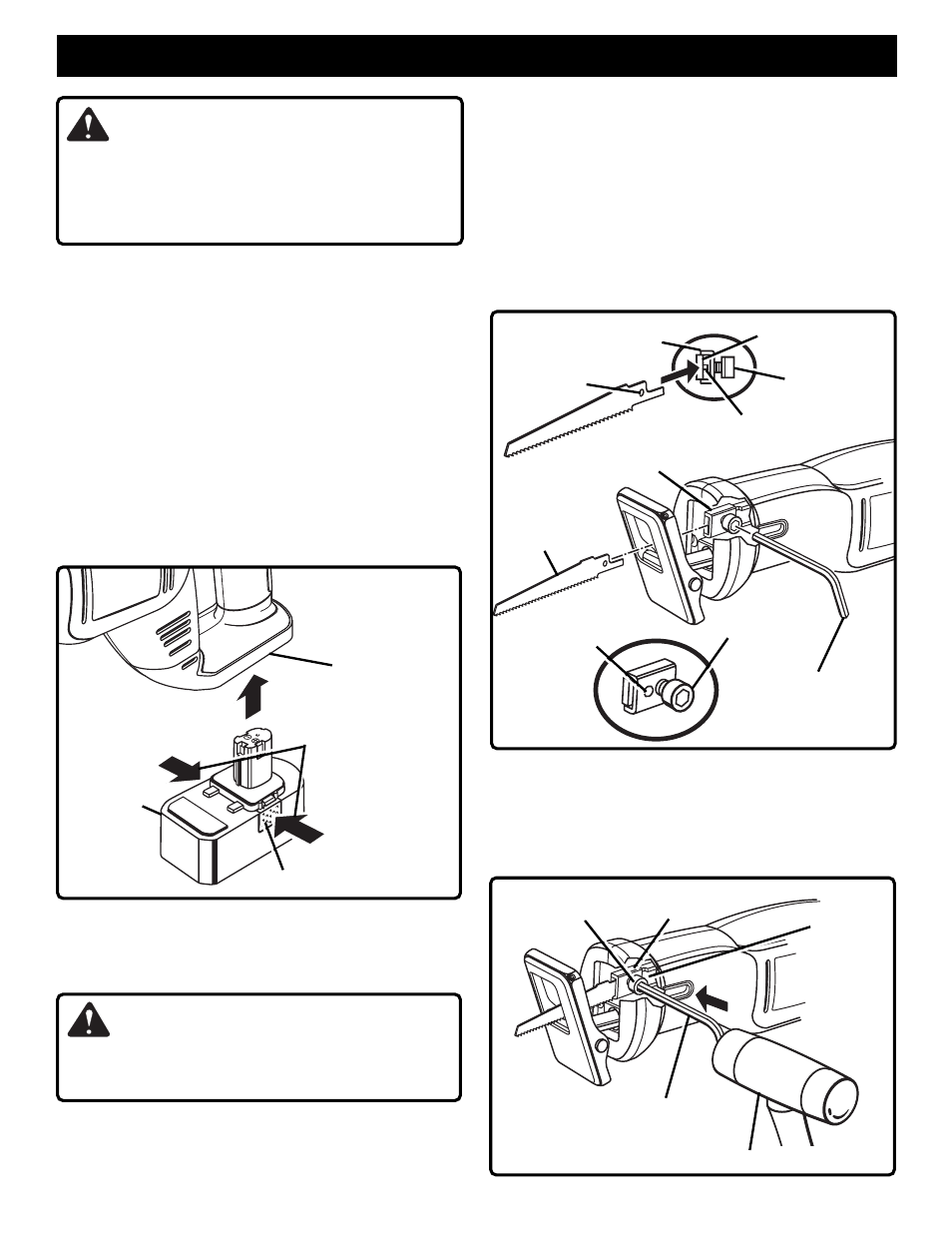

INSTALACION DE LA HOJA
Ver Figura 3.
■ Saque el bloque de baterías. Ver Figura 2.
ADVERTENCIA:
Si no se saca el bloque de baterías de la sierra se puede
causar la puesta en marcha accidental causando una lesión
personal posiblemente grave.
■ Saque del guardallave la llave de la hoja de 5 mm provista
con esta sierra. Nota: El guardallave está ubicado en la
parte inferior del mango de la sierra.
Ver Figura 1.
MONTAJE
Fig. 2
Fig. 3
Fig. 4
COMPARTIMIENTO
DE LA BATERIA
PESTILLO
ADVERTENCIA:
Siempre saque el bloque de baterías de su sierra cuando
esté montando piezas, haciendo ajustes, colocando o
sacando hojas, limpiando o cuando no está en uso. Al sacar
el bloque de baterías se evita la puesta en marcha accidental
que podría causar una lesión grave.
DESMONTAJE / INSTALACION DEL BLOQUE DE
BATERIAS
Ver Figura 2.
DESMONTAJE
■ Ubique los pestillos situados en los costados del bloque de
baterías y opríma ambos lados para sacar el bloque de
baterías de su sierra.
■ Saque el bloque de baterías de su sierra.
INSTALACION
■ Coloque el bloque de baterías en su sierra alineando la
nervadura del bloque de baterías con la ranura del
compartimiento de la batería.
Ver Figura 2.
■ Asegúrese de que los pestillos que se encuentran a ambos
lados del bloque de baterías se enganchen en su lugar y que
el bloque de baterías esté bien asegurado en la sierra antes
de comenzar a usarlo.
■ Afloje el tornillo de la abrazadera de la hoja lo suficiente
como para que se pueda insertar la hoja entre la abrazadera
y la barra de la sierra.
Nota: Nunca es necesario sacar el tornillo de la abrazadera
de la hoja cuando instale o retire la hoja.
■ Alinee el agujero del vástago de la hoja y de la abrazadera
de la hoja con el pasador de la barra de la sierra, luego
asiente ambos en el pasador de la barra de la sierra.
■ Apriete firmemente el tornillo de la abrazadera de la hoja.
■ Saque la llave de la hoja y guárdela en el guardallave.
■ Vuelva a colocar el bloque de baterías.
Nota: Puede que a veces la abrazadera de la hoja se atasque
en la barra de la sierra y no se soltará lo suficiente como para que
se puedan insertar o sacar las hojas. Si ésto sucede, afloje el
tornillo de la abrazadera de la hoja con la llave de la hoja, luego
golpee suavemente en el extremo de la llave de la hoja con un
mazo de goma.
Ver Figura 4
.
BLOQUE DE
BATERIAS
OPRIMA LOS PESTILLOS
PARA DESENGANCHAR
EL BLOQUE DE
BATERIAS
PASADOR
BARRA DE
LA SIERRA
AGUJERO DE LA
ABRAZADERA
DE LA HOJA
TORNILLO DE LA
ABRAZADERA
DE LA HOJA
HOJA
AGUJERO DE
LA HOJA
ABRAZADERA
DE LA HOJA
ABRAZADERA
DE LA HOJA
TORNILLO DE LA
ABRAZADERA
DE LA HOJA
LLAVE DE LA HOJA
(LLAVE HEX. DE 5 mm)
LLAVE DE LA HOJA
(LLAVE HEX. DE 5 mm)
BARRA DE
LA SIERRA
MAZO
ABRAZADERA
DE LA HOJA
TORNILLO DE LA
ABRAZADERA DE
LA HOJA
