FUNCIONAMIENTO
PORTABROCAS SDS
Vea las figuras 4 - 5.
El percusión rotatario tiene un portabrocas SDS que se uti-
liza con brocas SDS. Con el percusión rotatario, también se
suministra un portabrocas de apriete sin llave. El percusión
rotatario puede utilizarse únicamente con el portabrocas SDS
o con el portabrocas de apriete sin llave provisto instalado
en el portabrocas SDS.
Para instalar el portabrocas y las brocas en el
portabrocas SDS:
 Desenchufe el percusión rotatario.
 Deslice el cuerpo del portabrocas hacia abajo.
 Instale el portabrocas o la broca SDS en el portabrocas.
 Suelte el cuerpo del portabrocas.
�na vez que el portabrocas de apriete sin llave esté instalado
en el portabrocas SDS, el portabrocas de apriete sin llave
puede utilizarse para instalar y quitar las brocas.
El portabrocas de apriete sin llave facilita apretar o aflojar la
broca en las mordazas del portabrocas
. El percusión rota-
tario-destornillador dispone de un portabrocas de apriete
sin llave para apretar o aflojar la broca en las morda-zas del
portabrocas. Las flechas del portabrocas indican en cuál
dirección girar el cuerpo de éste para
RELEASE (apretar) o
GRIP (aflojar) la broca.
ADVERTENCIA:
No sujete el cuerpo del portabrocas con una mano para
usar la potencia del percusión rotatario con el fin de apre-
tar la broca en las mordazas. El cuerpo del portabrocas
podría resbalársele en la mano, o la mano misma podría
resbalarse y llegar a tocar la broca girando. Esto podría
causar un accidente, y como consecuencia lesiones
corporales serias
.
ADVERTENCIA:
Siempre desconecte la herramienta al ponerle o quitarle
brocas, cambiarle ajustes o tenerla desocupada. Si no se
desconecta la herramienta, puede ponerse en marcha acci-
dentalmente, con el consiguiente riesgo de lesiones graves
.
INSTALACIÓN DE LAS BROCAS EN LA
PORTABROCAS SIN LLAVE DE APRIETE
Vea las figuras 5 - 6.
 Desenchufe el percusión rotatario.
 Abra o cierre las mordazas del portabrocas hasta que la
abertura sea levemente más grande que la broca deseada.
Además, eleve levemente la parte frontal del percusión
rotatario para evitar que la broca caiga de las mordazas
del portabrocas
.
 Introduzca la broca.
ADVERTENCIA:
Asegúrese de introducir la broca recta en las mordazas
del portabrocas. No introduzca la broca en las
mordazas
del portabrocas en ángulo (como se muestra en la figura
6), para después apretarla.
De esta manera podría salir
disparada del taladro la broca, con las consiguientes
posibles lesiones corporales o daños al portabrocas
.
 Apriete firmemente la broca en las mordazas con la llave
suministrada para el portabrocas.
ApRETAR
DESENGANCHE
MORDAZAS DEL
pORTABROCAS
BROCA
pORTABROCAS
DE SDS
pORTABROCAS
DE ApRIETE SIN
LLAvE
pORTABROCAS
DE ApRIETE SIN
LLAvE

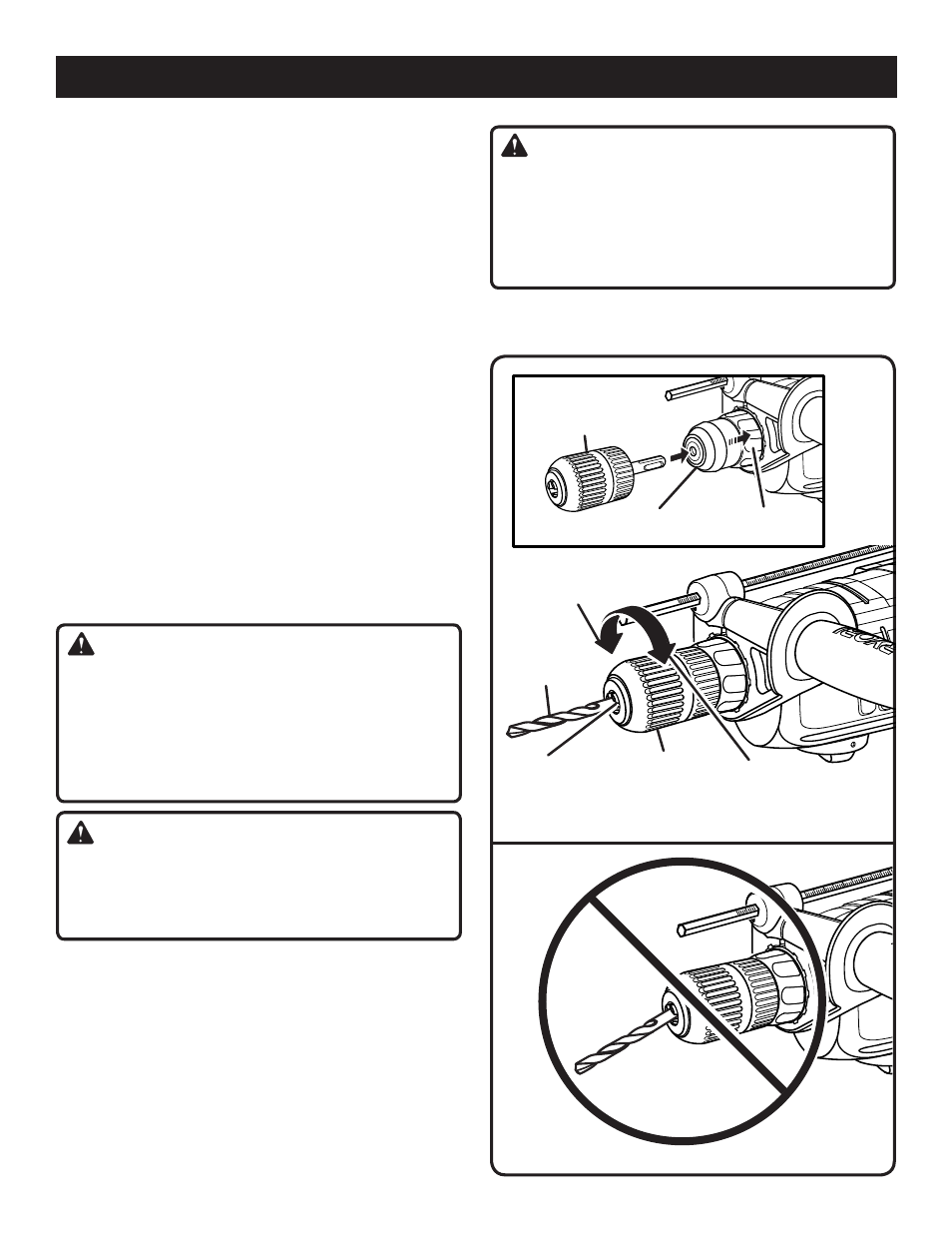

Fig. 5
Fig. 6
FORMA CORRECTA
DESLICE
ABAJO
FORMA INCORRECTA
