FUNCIONAMIENTO
PRECAUCIÓN:
Para evitar dañar el husillo o el seguro del mismo, siempre
deje que el motor se detenga completamente antes de
enganchar el seguro.
UTILIZACIÓN DE LOS MANDRILES
Vea las figuras 6 a 8.
Se han incluido tres tipos de mandriles para usar con este
juego. El mandril estándar se utiliza con los discos de
troceado, las muelas abrasivas, el disco de esmeril y los
discos de trocear. El mandril roscado se utiliza con los discos
de pulido y el tambor de pulido. El mandril de tambor se
utiliza con los tambores de pulido.
Para la instalación:

Desconecte la herramienta rotatoria.
 Instale el mandril.
Si utiliza el mandril estándar:

Oprima y no suelte el seguro del husillo.
 Introduzca el extremo para ranuras de la llave
suministrada en la ranura de la parte superior del mandril
y desenrosque.
 Retire el tornillo y la arandela del mandril.
 Coloque el accesorio deseado sobre el eje del mandril
y alinee el orificio del accesorio con el orificio del
mandril.
 Introduzca el tornillo del mandril con la arandela a través
del orificio del accesorio y el del eje del mandril.
NOTA: La arandela del mandril debe colocarse entre el
tornillo del mandril y el accesorio.
 Apriete usando la llave suministrada.
Si utiliza el mandril roscado:

Alinee el orificio del accesorio deseado con la cabeza del
tornillo del mandril.
 Atornille el accesorio en el mandril girándolo a la derecha
hasta que quede ajustado.
Si utiliza el mandril de tambor:

Alinee el tambor de lijado del tamaño adecuado sobre el
mandril y empuje hacia abajo hasta cubrir por completo
el extremo para tambor del mandril.
NOTA: Si es necesario, apriete el tornillo en la cabeza
del mandril de tambor para expandir el tambor y sujetar
firmemente el tambor de lijado en su lugar.

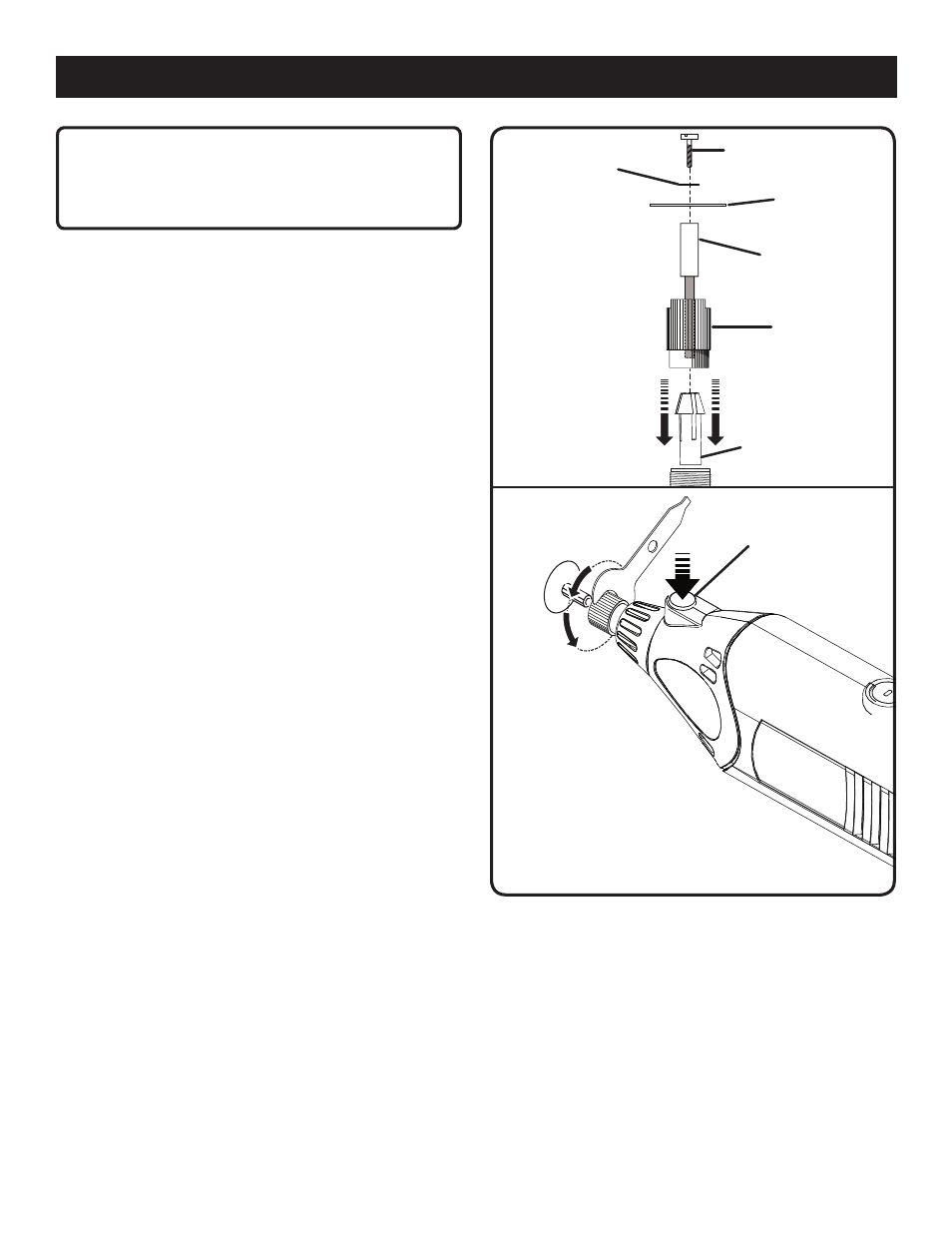

Fig. 7
Fig. 6
PORTAHERRAMIENTAS
MANDRIL
DISCO DE
TROCEADO
ARANDELA
TORNILLO DEL
MANDRIL
COLLAR
APRETAR
SEGURO DEL HUSILLO
