CARACTERISTICAS

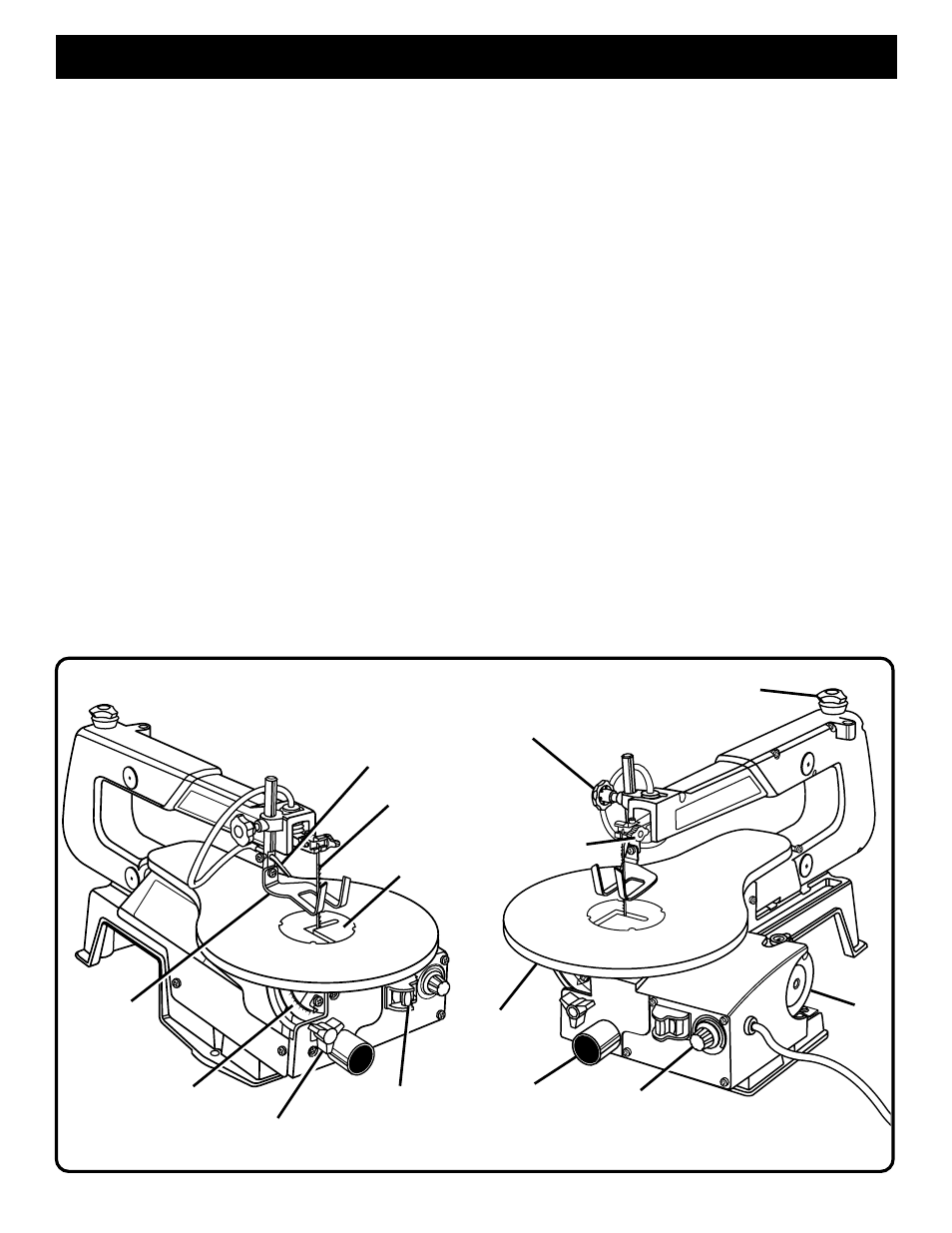

Fig. 4
PERILLA DE AJUSTE LA
TENSION DE LA HOJA
PIE DE
RETENCION
HOJA DE LA
SIERRA
MESA DE
LA SIERRA
PERILLA DE BLOQUEO
DEL PIE DE RETENCION
ESCALA
DE BISEL
MOTOR
INTERRUPTOR Y
LLAVE DEL
INTERRUPTOR
PLACA DE
GARGANTA
SOPLADOR
DEL ASERRIN
PERILLA DE
VELOCIDAD
VARIABLE
ORIFICIO DE
ESCAPE DEL
ASERRIN PERILLA DE
BLOQUEO DE LA MESA
CONOZCA SU SIERRA DE CALAR
Antes de intentar usar su sierra, familiarícese con todas las
características de operación y los requerimientos de seguridad
de la sierra de calar Ryobi.
Ver Figura 4.
Esta versátil sierra de calar de velocidad variable es excelente
para hacer juguetes, rompecabezas, juegos, trabajos de arte y
joyería. Es una herramienta práctica para los aficionados. Corta
madera, productos de madera aglomerada, plástico y otros
materiales fibrosos de hasta 2 pulg. (51 mm) de grosor. Además
corta metales no ferrosos (aluminio, latón, cobre).
Escala de Corte en Bisel
La escala de corte en bisel y el indicador muestran el ángulo en
que está la mesa.
Tornillos de la Abrazadera de la Hoja
Los tornillos de la abrazadera de la hoja se usan cuando se
cambia la hoja de la sierra.
Perilla de Ajuste de la Tensión de la Hoja
Afloje o apriete la tensión de la hoja girando la perilla de ajuste
de la tensión de la hoja.
Pie de Retención
Este pie debe bajarse de modo que apenas descanse sobre la
superficie de la pieza de trabajo a fin de evitar que la pieza de
trabajo se levante, pero no se debe aplicar tanta presión que
cause que la pieza de trabajo se arrastre.
Perilla de Bloqueo del Pie de Retención
Esta perilla le permite subir o bajar el pie de retención y
asegurarlo a la altura deseada.
Soplador del Aserrín
Mantiene limpia la línea de corte en la pieza de trabajo para
efectuar cortes más precisos. Para obtener mejores resultados,
siempre dirija el flujo de aire hacia la hoja y la pieza de trabajo.
Orificio de Escape del Aserrín
Esta característica le permite instalar cualquier manguera de
aspiradora de 1-1/4 pulg. (32 mm) para fácil recolección del
aserrín.
Mesa de la Sierra con Placa de Garganta
Su sierra de calar tiene una mesa de aluminio con control de
inclinación para mayor exactitud. La placa de garganta, insertada
en la mesa de la sierra, permite el despeje de la hoja.
Interruptor y Llave del Interruptor
Su sierra de calar está equipado con un interruptor de puesta en
marcha de fácil acceso. Para bloquear la sierra en la posición
"OFF" (Apagado), retire la llave amarilla del interruptor. Coloque
la llave en un lugar fuera del alcance de los niños y de otras
personas que no estén calificadas para usar la herramienta.
Perilla de Bloqueo de la Mesa
Le permite inclinar la mesa y bloquearla en el ángulo deseado,
hasta 45
°
.
Perilla de Velocidad Variable
Gire la perilla para ajustar la velocidad desde alta,
aproximadamente 1600 CPM (carreras por minuto), a baja
velocidad, aproximadamente 400 CPM.
TORNILLOS DE LA
ABRAZADERA DE
LA HOJA
