Ryobi BT3100 - Manual (Página 24)

Página 24
FUNCIONAMIENTO
AJUSTES
PARA SACAR LA HOJA

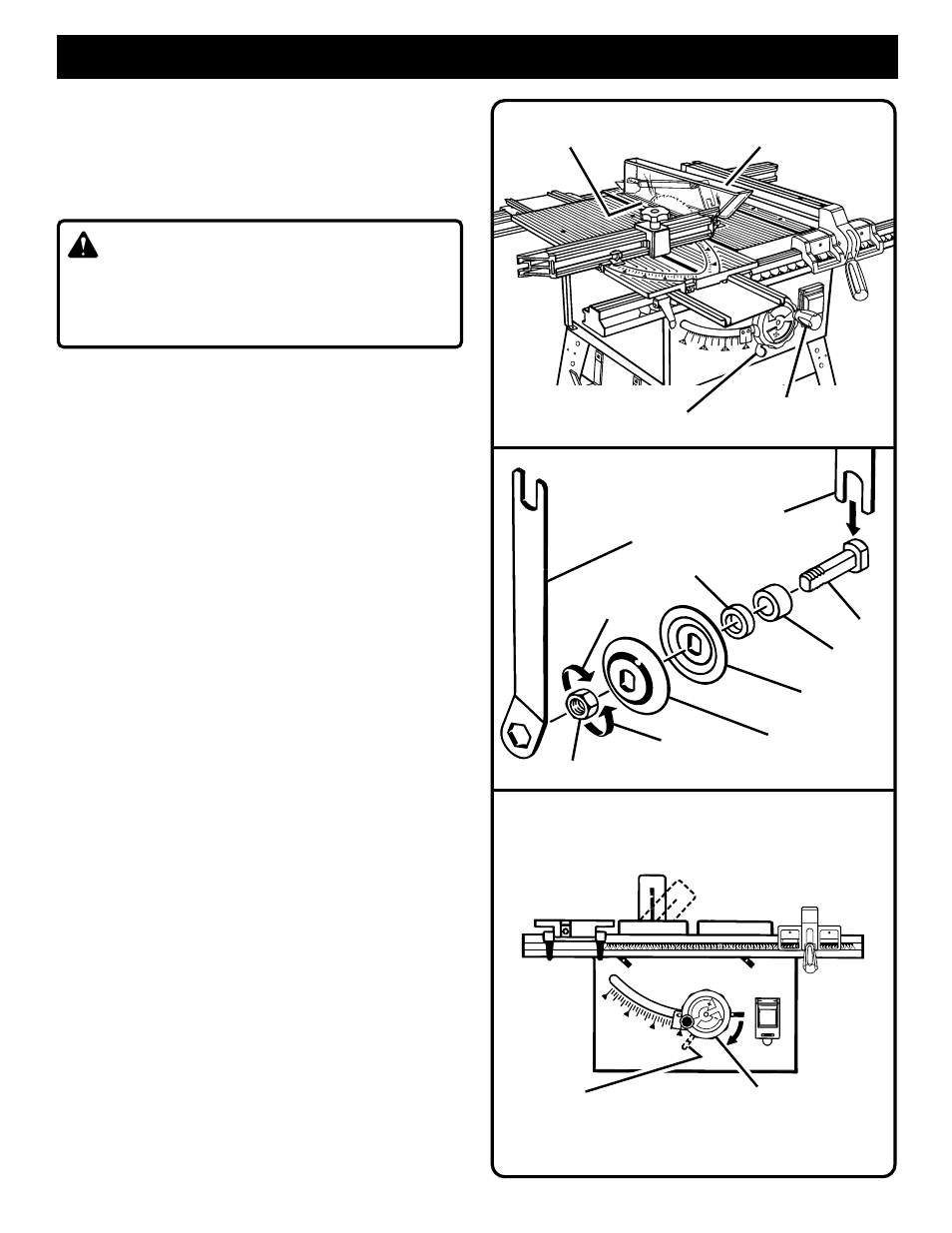

Ver Figuras 25 - 27.
Use las dos llaves que se suministran con la sierra para
reemplazar la hoja.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y
funcionando correctamente para evitar lesiones
personales graves.
■ Levante el protector de la hoja.
■ Saque el tornillo de la placa de garganta y levante la placa
de garganta fuera de la ranura.
■ Empuje la palanca de bloqueo de bisel a la izquierda al
modo elevado.
■ Levante la hoja a su altura máxima girando la manija de
ajuste de la hoja a la derecha.
■ Coloque el extremo abierto de la llave hexagonal pequeña
en la ranura junto a la hoja. La llave calzará sobre los dos
lados planos del eje (eje de la hoja).
Ver Figura 26.
■ Coloque la llave hexagonal grande en la tuerca del eje.
Gire a la derecha y saque la tuerca, teniendo cuidado de
no pasar sus nudillos por la hoja.
Nota: La tuerca del eje tiene roscas a la izquierda.
■ Saque la arandela exterior de la hoja del eje y luego
saque la hoja. Asegúrese de que la arandela interior de
la hoja y ambos espaciadores están bien apretados
contra el resalto del eje.
■ Coloque la hoja nueva. Asegúrese de que los dientes
están dirigidos hacia adelante, hacia el trabajo que va
entrando.
■ Vuelva a colocar la arandela exterior de la hoja y la tuerca
del eje, alineándolas con las caras planas del eje. Apriete
la tuerca girándola a la izquierda.
Nota: Tenga cuidado de no dañar las roscas de la tuerca
del eje. No la apriete demasiado.
■ Gire la hoja a mano para asegurarse de que está girando
libremente.
■ Revise la cuchilla separadora y ajústela si es necesario
(Ver el siguiente procedimiento).
■ Inserte la placa de garganta, baje la hoja y sujete la placa
de garganta con el tornillo de la placa de garganta.
Apriete el tornillo firmemente.
PARA INCLINAR LA HOJA,
EMPUJE LA PALANCA DE
BLOQUEO DE BISEL A LA
DERECHA
TUERCA DEL EJE
PARA BLOQUEAR LA HOJA
EN ANGULO EMPUJE LA
PALANCA DE BLOQUEO DE
BISEL A LA IZQUIERDA
PLACA DE
GARGANTA
Fig. 26
Fig. 25
Fig. 27
PARA BAJAR LA HOJA, EMPUJE LA
PALANCA DE BLOQUEO DE BISEL A
LA IZQUIERDA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA IZQUIERDA
PARA LEVANTAR LA HOJA EMPUJE
LA PALANCA DE BLOQUEO DE BISEL
A LA IZQUIERDA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA DERECHA
LLAVE HEX.
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
LLAVE HEX.
GRANDE
PARA
AFLOJAR
PARA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA INTERIOR
DE LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
EJE
PALANCA DE
BLOQUEO DE BISEL
MANIJA DE AJUSTE
DE LA HOJA
PROTECTOR
DE LA HOJA
