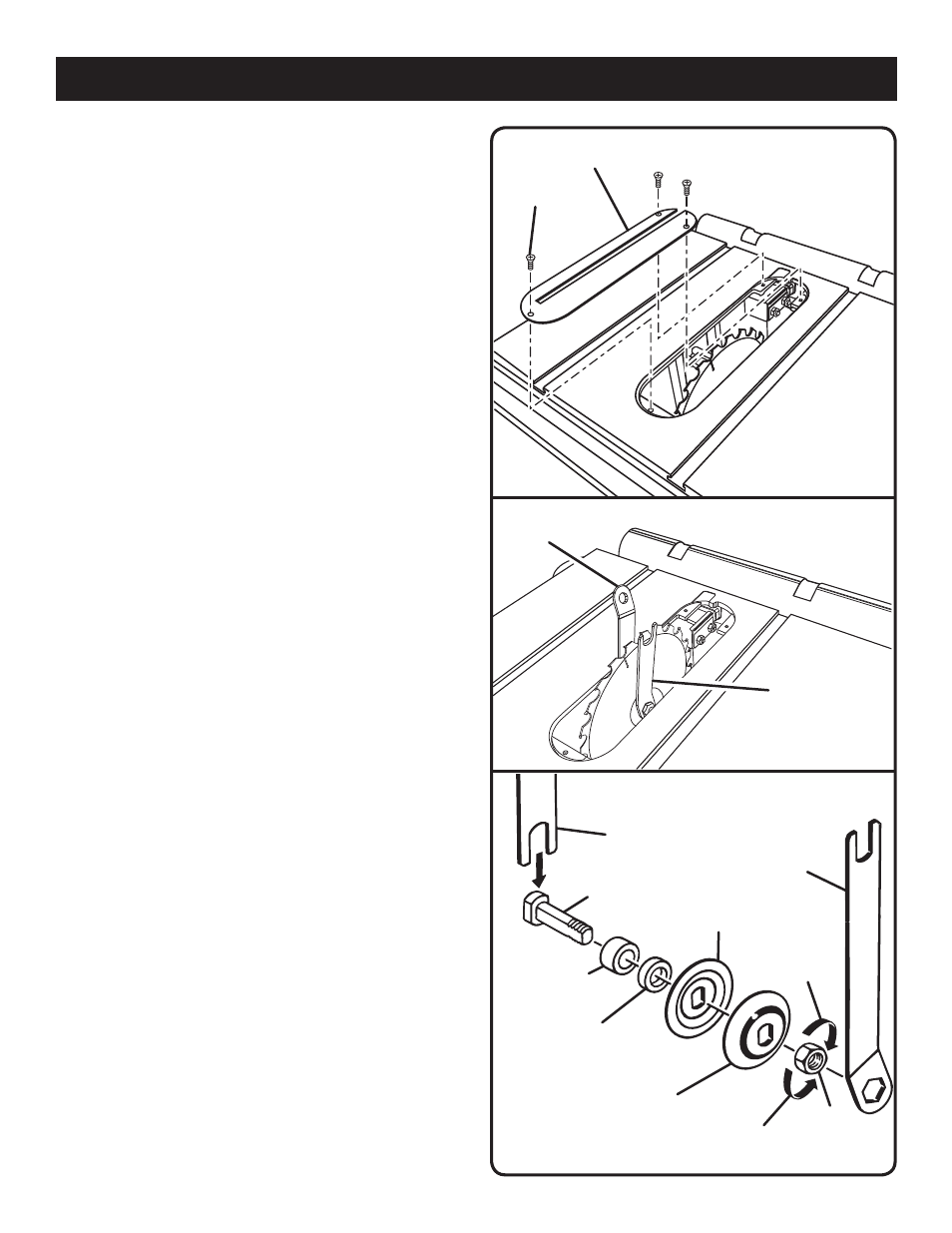

QUITAR/PONER LA PLACA DE LA GARGANTA
Ver la Figura 10.

Desconecte la sierra.
 Gire a la izquierda el volante de ajuste de altura para bajar
la hoja de la sierra.
 Afloje los tornillos de la placa de la garganta.
 Levante de la sierra la placa de la garganta.
 Para volver a instalar la placa de la garganta, alinee los
orificios de la misma con los de la mesa de la sierra.
 Vuelva a apretar los tornillos teniendo cuidado de no
hacerlo excesivamente, lo cual podría combar o doblar
la placa de la garganta.
VERIFICACIÓN DE LA INSTALACIÓN DE LA
HOJA DE LA SIERRA
Ver las Figuras 11 - 12.

Desconecte la sierra.
 Saque la placa de garganta.
 Asegúrese de que la palanca de bloqueo de bisel está
trabada. Levante el perno de la hoja a su máxima altura
girando el volante de ajuste de altura en dirección de las
manecillas del reloj.
 Usando la llave pequeña, inserte el extremo plano abierto
en las caras planas del eje como se muestra. Inserte la
llave hexagonal más grande sobre la tuerca del eje y
sujetando ambas llaves firmemente, tire la llave grande
hacia la parte delantera de la máquina para aflojar y
empuje para apretar. Asegúrese de que la tuerca del eje
esté firmemente apretada. No apriete demasiado.
NOTA: El eje del árbol tiene rosca derecha.

Verifique de que haya suficiente espacio para que la hoja
gire libremente.
MONTAJE
Fig. 10
Fig. 11
PLACA DE LA
GARGANTA
TORNILLO
LLAVE
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
EJE
LLAVE
GRANDE
PARA
AFLOJAR
TUERCA
DEL EJE
PARA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA
INTERIOR DE
LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
LLAVE
GRANDE
LLAVE
PEQUEÑA
Fig. 12
