Rev. 1.05 - 10 -
SRP-350/352plusIIA&C

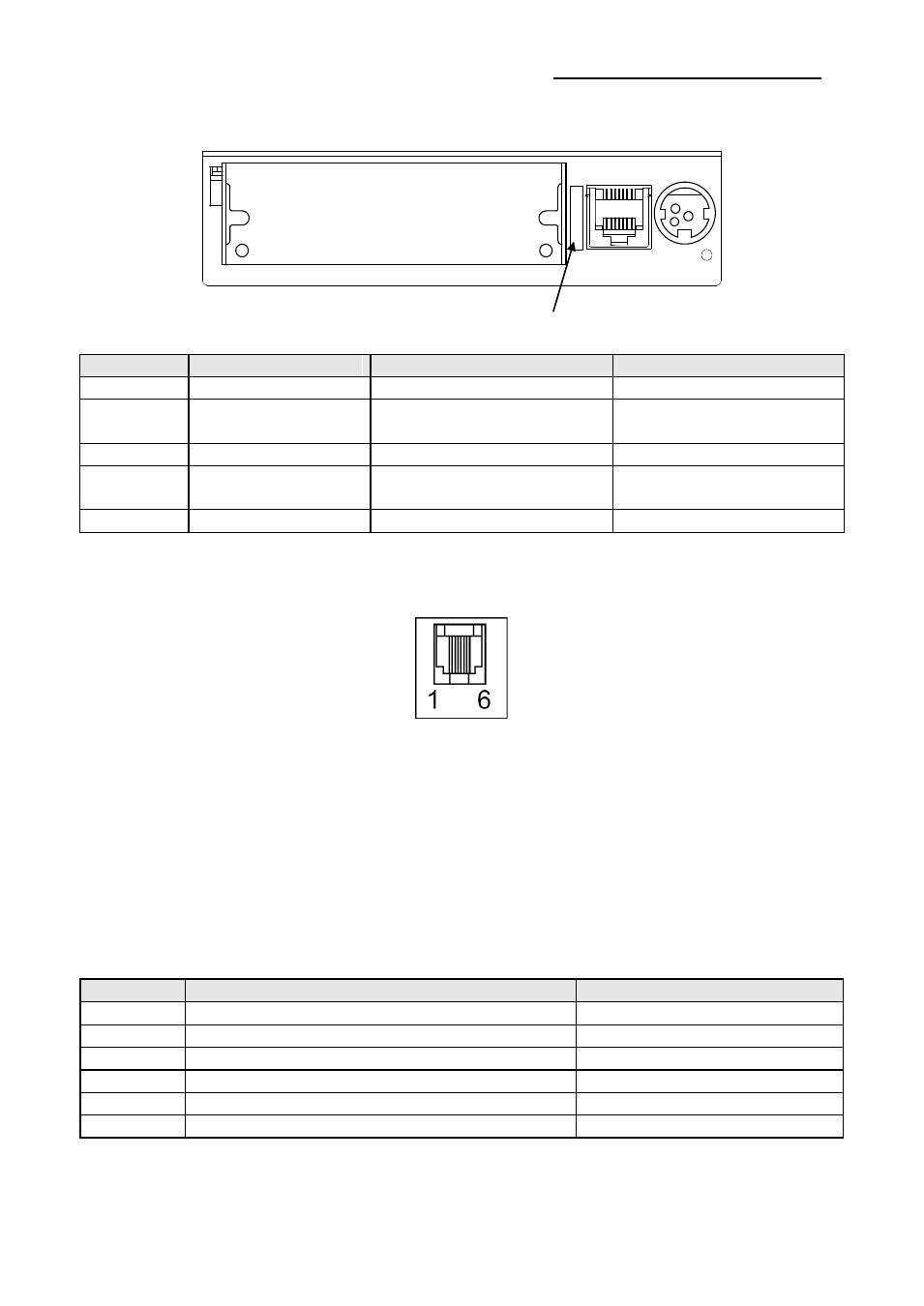

1-2-3 Interfaz USB2.0
Pin No. Nombre Señal Asignación (Color) Función
Cubierta Protección (Shield) Cable de Descarga Toma de Tierra
1 VBUS Rojo
Energía del servidor :
DC5[V] / 500[mA]
2 D- Blanco Línea de datos diferencial
3 D+ Verde
Línea de datos
diferenciales
4 GND Negro Señal de Tierra
1-3 Conector Cajó n
※ Advertencia
Use un cajón que corresponda a la especificación de la impresora. El uso de un cajón
impropio puede dañar tanto el cajón como la impresora.
※ Precaució n
No conecte una línea telefónica al conector de cajón; la impresora y la línea telefónica se
pueden dañar.
Enchufe el cable del cajón al conector de cajón en la parte posterior de la impresora junto
al conector de la fuente de alimentación.
Pin No. Nombre Señal Dirección
1 Toma de Tierra -
2 Señal 1 Cajón Salida
3 Señal abierto/cerrado Cajón Entrada
4 +24V -
5 Señal 2 Cajón Salida
6 Señal de Tierra -
※ El puerto de la gaveta tiene 24Vdc/2.5A de calificación de salida, Clase 1.
Conector USB2.0
Conector
Cajón Conector
Fuente
Alimentactión
