SRP-350/352plusIII
Rev. 1.03 - 9 -
1-2 Interfaz
Conecte la impresora a la computadora principal usando el cable de interfaz correcto, que
cumple con las especificaciones de la interfaz. La gaveta que se utiliza con la impresora
debe cumplir con las especificaciones de la impresora.
※ Precaució n
Antes de conectar los cables, asegúrese de que la impresora y la computadora esté
n apagados.
1-2-1 Interfaz USB
Nº Nombre de la señal Denominación (Color) Función
Carcasa Protector Cable de drenaje
Conexión a tierra
del bastidor
1 VBUS ROJO Energía del servidor
2 D- BLANCO Línea de datos (D-)
3 D+ VERDE Línea de datos (D+)
4 GND NEGRO
Conexión a tierra
de la señal
1-2-2 Interfaz Ethernet
Clavija
Nº
Nombre de
la señal
Color Función
1 TD+ NARANJA CLARO Transmitir +
2 TD- NARANJA Transmitir -
3 TCT VERDE CLARO Recibir +
4 NC AZUL
5 NC AZUL CLARO
6 RCT VERDE Recibir -
7 RD+ MARRÓ N CLARO
8 RD- MARRÓ N
* Los datos de IP y de MAC pueden obtenerse a partir de la autoevaluación. Consulte el
Manual de usuario de Ethernet para obtener información más detallada; el manual está
disponible en el sitio Web de BIXOLON.

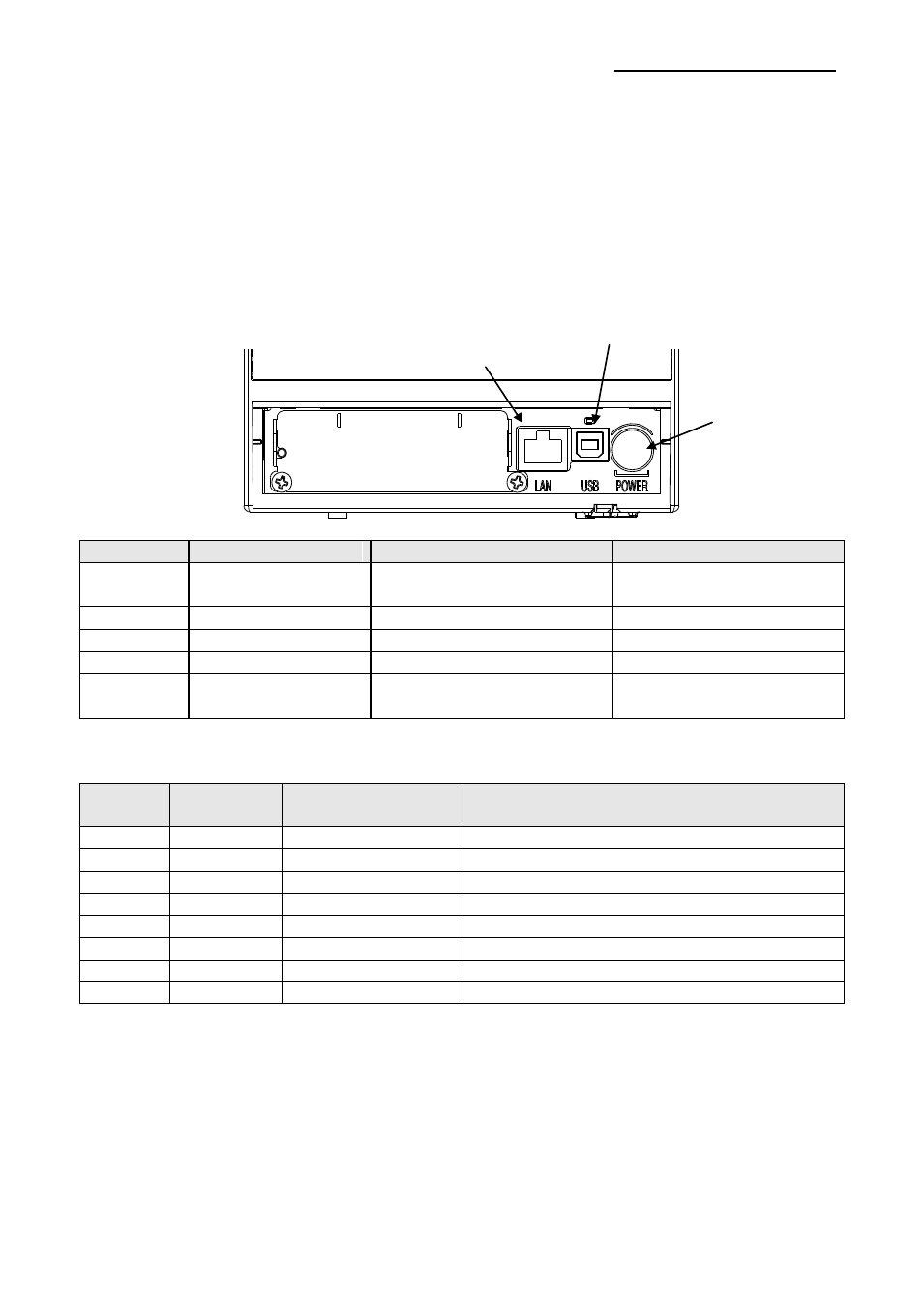

Conector USB
Conector de
alimentación
Conector Ethernet
