Manual Técnico de Impresora por Ethernet 10 de Noviembre 2010
39
8. Extraiga la tarjeta de Ethernet (82) de la placa principal, y a continuación inserte la nueva
tarjeta de Ethernet (82) en la placa principal tal como se muestra en la Figura 10.3.4.

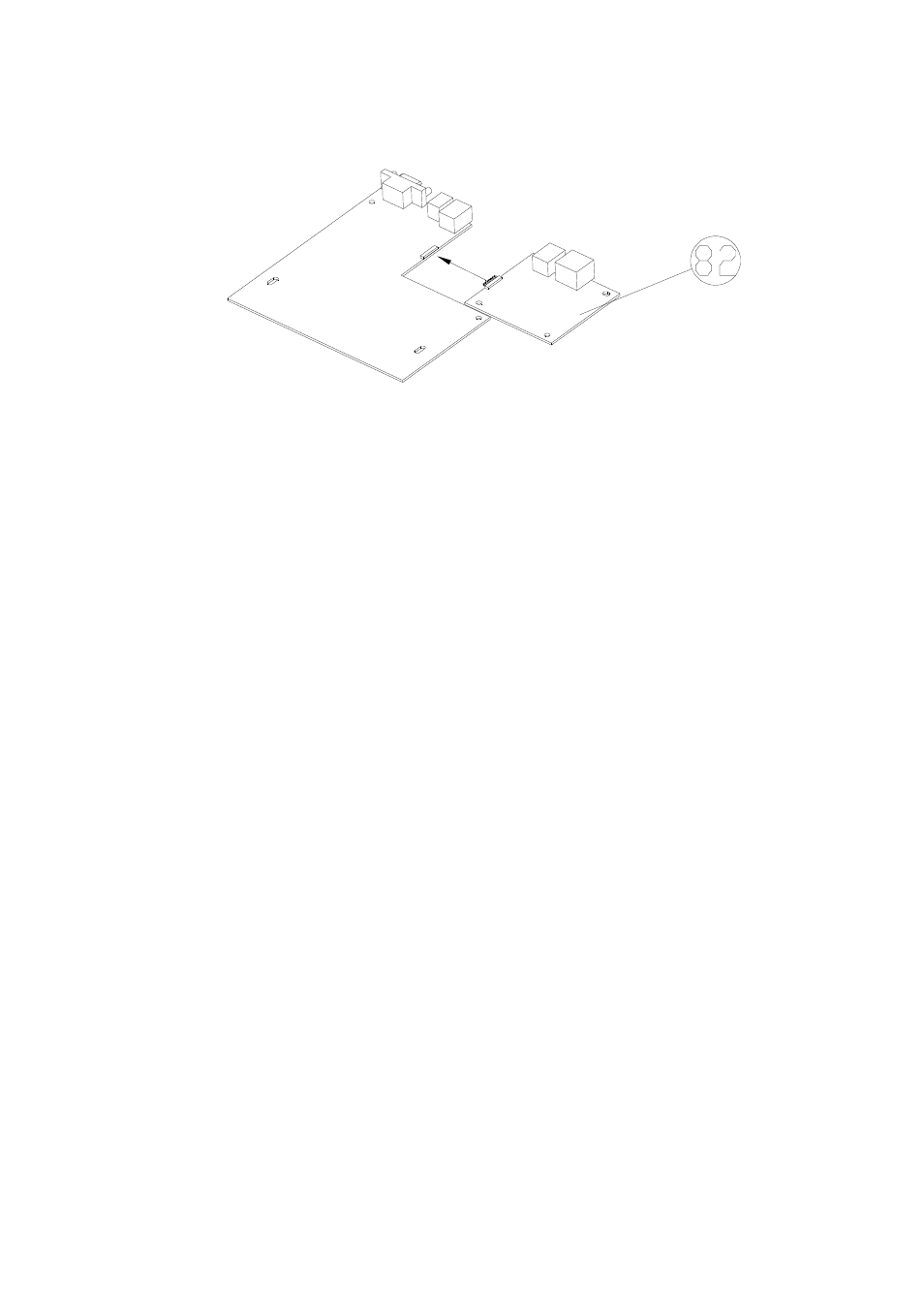

Figura 10.3.4
9. Asegure los 8 tornillos (C) para fijar la placa principal.
10. Asegure los 2 tornillos (D) para fijar la “Carcasa de la impresora” (29) a la parte inferior (71).
11. Asegure los dos tornillos (J) a la parte inferior de la impresora.
12. Pulse el “Interruptor de encendido” situado en el orificio del interruptor de la “Cubierta
intermedia” hasta que oiga un clic (3).
