43
Figura 5

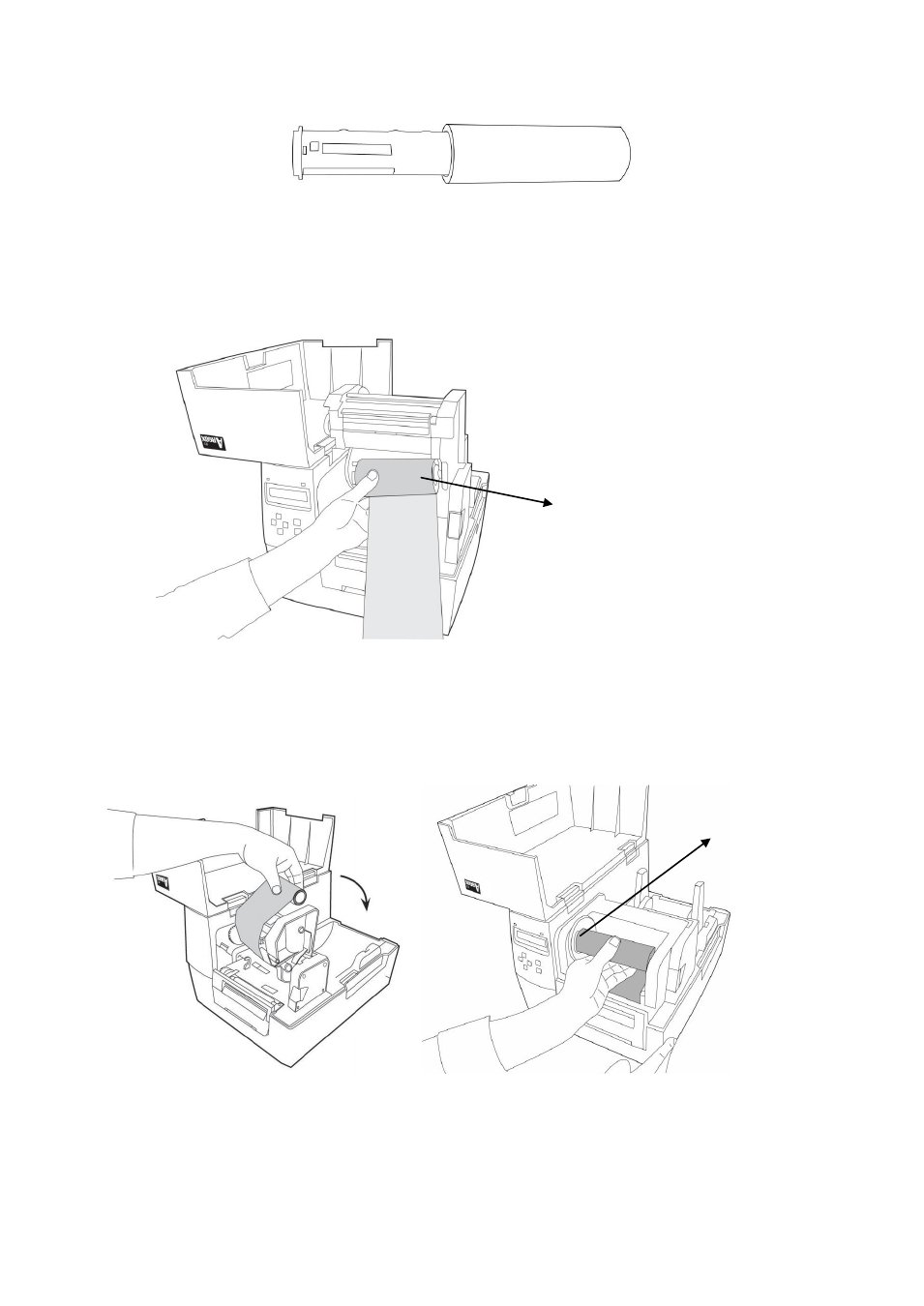

66. Inserte el rollo de cinta en el sujetador de cinta. Ajuste primero el lado
derecho y luego el lado izquierdo. Asegúrese de que el lado del
revestimiento de la cinta esté hacia abajo. (Figura 6)
Figura 6
67. Coloque el módulo del cabezal de impresión e inserte el núcleo vacío en
el suporte sujetador. (Figura 7-1) Ajuste primero el lado derecho y luego el
lado izquierdo. (Figura 7-2)
Figura 7-1 Figura 7-2
Soporte sujetador de
cinta
Soporte de cinta de
alimentación
