Panel trasero

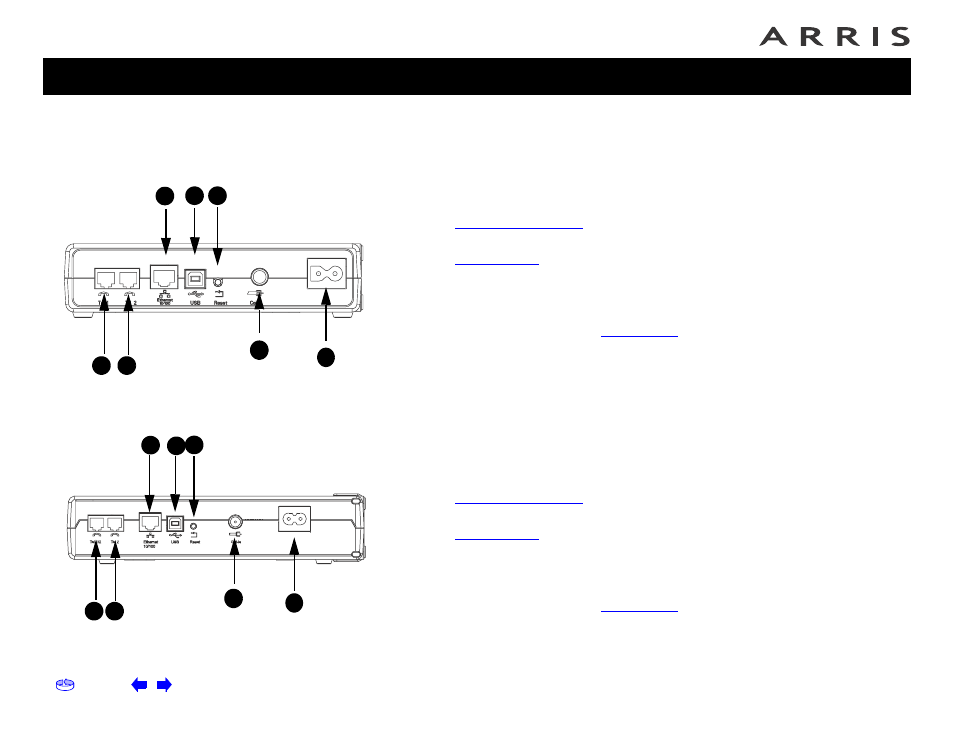

La parte trasera del Módem de telefonía tiene los siguientes conectores y controles:
TM602Panel posterior A/B
A Tel 1: conector para la primera línea telefónica.
B Tel 2: conector para la segunda línea telefónica.
C
Conector de Ethernet : para su uso con una conexión del PC o de una red
doméstica (LAN).
D Conector USB : para su uso con una conexión USB del PC.
E Botón Reset: restablece el Módem de telefonía del mismo modo que si
enciende y apaga la unidad. Para presionar este botón, utilice un objeto
puntiagudo no metálico.
F Cable: conector para el cable coaxial .
G Power: conector para el cable de alimentación.
TM602Panel posterior G/H
A Tel 1/2 (sólo TM602G): conector para la primera línea telefónica (o ambas
líneas en un teléfono de dos líneas).
Tel 1 (sólo TM602H): conector para la primera línea telefónica.
B Tel 2: conector para la segunda línea telefónica.
C
Conector de Ethernet : para su uso con una conexión del PC o de una red
doméstica (LAN).
D Conector USB : para su uso con una conexión USB del PC.
E Botón Reset: restablece el Módem de telefonía del mismo modo que si
enciende y apaga la unidad. Para presionar este botón, utilice un objeto
puntiagudo no metálico.
F Cable: conector para el cable coaxial .
G Power: conector para el cable de alimentación.
TM602A/B
E D C
A B
F
G
E D C
A B
F G
TM602G/H
