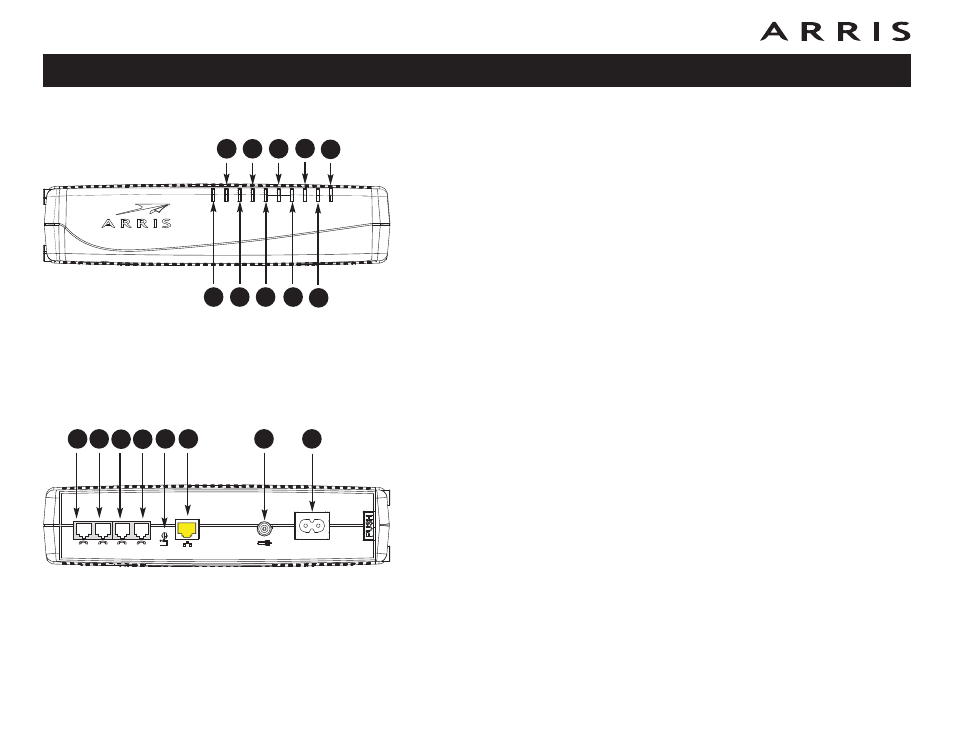

Panel frontal
En la parte frontal del módem de telefonía se incluyen los siguientes indicadores.
A Batería: indica el estado de la batería.
B Tel 4: indica el estado de la línea de teléfono 4.
C Tel 3: indica el estado de la línea de teléfono 3.
D Tel 2: indica el estado de la línea de teléfono 2.
E Tel 1: indica el estado de la línea de teléfono 1.
F Enlace: indica conectividad Ethernet entre el módem de telefonía y la
computadora. Podría ser amarillo o verde para indicar la velocidad de la
conexión.
G En línea: indica el estado de la transmisión de datos de Internet.
H US: indica conectividad ascendente. Podría ser amarillo o verde para indicar
la velocidad de la conexión.
I DS: indica conectividad descendente. Podría ser amarillo o verde para
indicar la velocidad de la conexión.
J Potencia: indica si hay corriente CA disponible para la unidad.
Panel posterior
La parte posterior del módem de telefonía posee los siguientes conectores
y controles:
A Tel 1/2 (gris): conector para la primera línea de teléfono (o ambas líneas
de un teléfono de 2 líneas).
B Tel 2 (gris): conector para la segunda línea de teléfono.
C Tel 3/4 (gris): conector para la terceros línea de teléfono (o ambas líneas
de un teléfono de 2 líneas).
D Tel 4 (gris): conector para la cuarto línea de teléfono.
E Botón Reinicio: reinicia el módem de telefonía, como si realizara un ciclo de
encendido y apagado de la unidad. Use un objeto no metálico con punta
para presionar este botón.
Guía del usuario del módem de telefonía Touchstone TM804
Seguridad Inicio
Instalación
de la batería Instalación
Configuración de
Ethernet Uso
Solución de proble-
mas Glosario
20
TM804
Ba
ttery Tel 2 Tel 1 Link Online US DS P ow
er
Tel 3 Tel 4
A
B
C
D
E
F
G
Reset Tel 4 Tel 3/4 Ethernet
10/100/1000
Cable Tel 2 Tel 1/2
A E B F G H
H
I
J
C D
