10 • •• • Desempacado e Instalación Manual del Usuario Modelo 676
921353 Destornillador de Estrella
Configuración del Fusible
El fusible principal de la AVERY DENNISON 676 está localizado adentro del
receptor de la entrada de poder AC. La entrada tiene un cajón de fusibles que
sostiene el fusible(es) y que selecciona el voltaje apropiado. Si el voltaje en la
ventana NO coincide con el voltaje que va a suministrar a la impresora NO la
conecte. Reconfigure de la siguiente manera.
1) Con un destornillador de pala (plano) abra la entrada AC moviendo la lengüeta
justo arriba de la ventana indicadora de voltaje.
AVISO: Abrir la entrada con el cordón conectado la puede dañar.
2) Remueva el cajón de fusible rojo.
3) Remueva todos los fusibles y el puente si está presente.
4) Inserte en la caja de fusibles, el numero y estilo correcto de fusibles y puente para
su aplicación.
Configuración Numero uno: Línea de voltaje dentro del rango:
90 - 132VAC @ 50 - 60Hz 1 Ph
1) Instale un 921167 - 10.0A 250V Acción Rápida 1/4 x 1 1/4"
2) Instale un puente para fusible.
(Véase Figura 1)
Configuración Numero dos: Línea de voltaje dentro del rango:
180 - 265VAC @ 50 - 60Hz
1) Instale dos 921168 10.0A 250V Acción Rápida 5 x 20MM
NOTA: El puente debe ser sacado para instalar los dos fusibles 5 x 20mm.
Los fusibles deben estar entre los puntos A y B como se muestra no entre B y C
(Véase Figura 2)

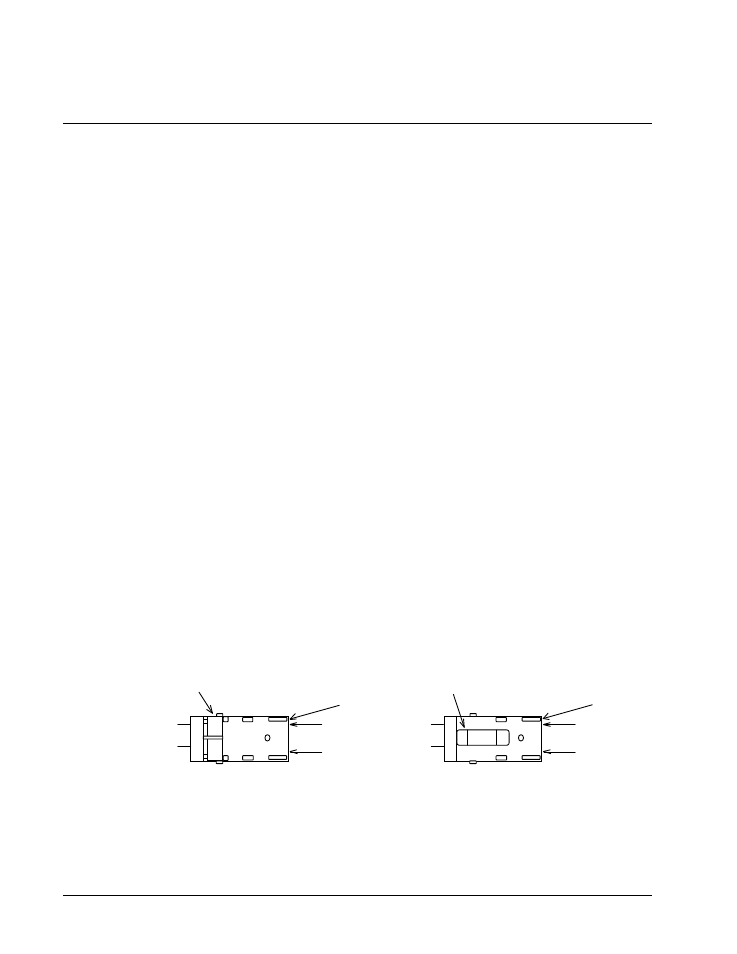

Figura - 1 Figura - 2
Texto de 115V
Texto de 230V
Dos Fusibles, Uno en C/lado 5 x
Un Fusible Trasero 1/4 x 1 1/4"
Texto de 115V
Texto de 230V
Puente para Fusible Fusible 5 x 20 m m
FRENTE FRENTE
A B C
5) Reinserte la caja de fusibles en la entrada AC con el voltaje deseado hacia arriba.
6) Cierre la entrada AC y verifique que el voltaje esta visible.
