Enrutado de cables

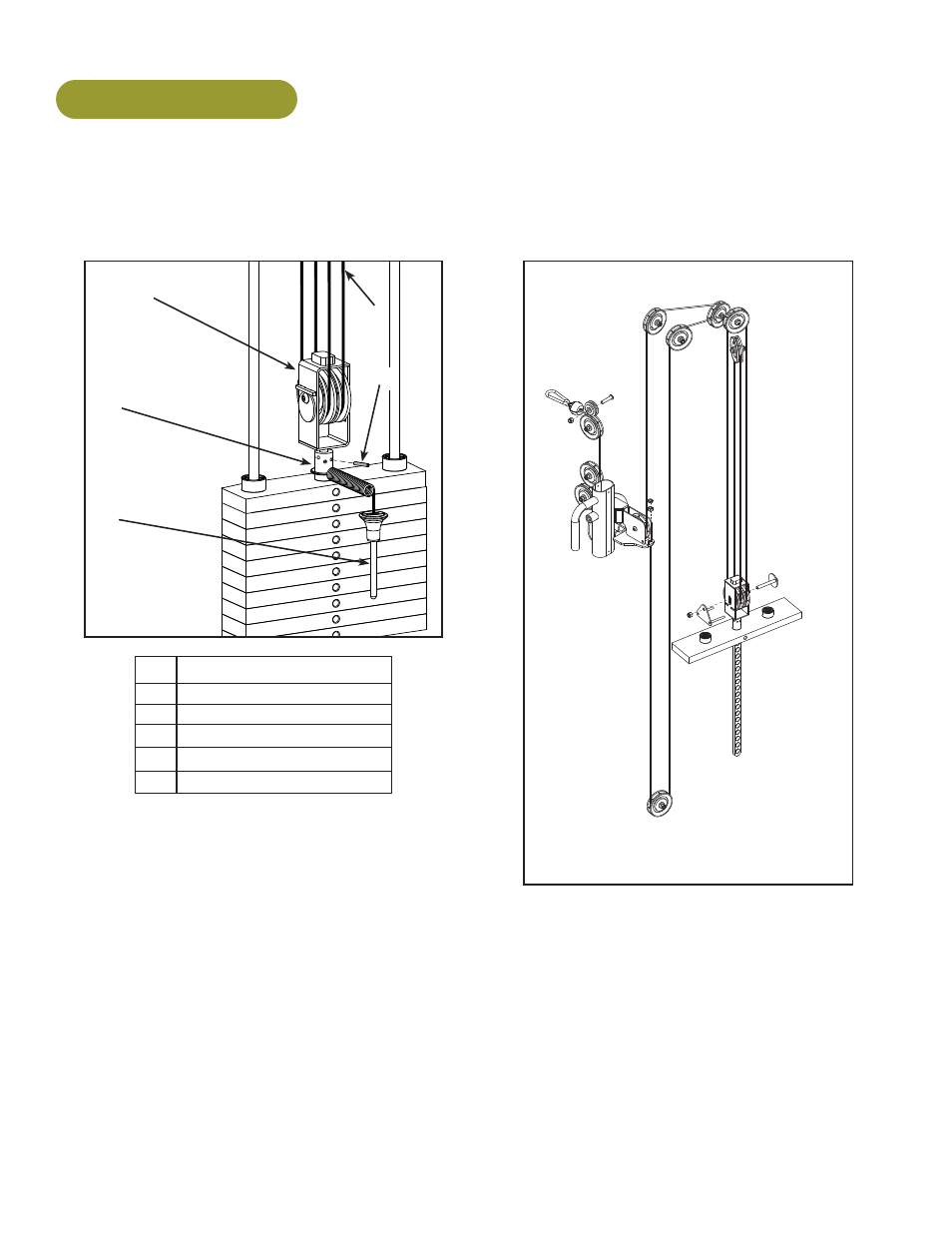

1. Verifique que el cable se enruta a través de la parte superior del soporte de la polea y luego
enrute el extremo del cable al conector del peso superior.
2. Tire fuerte del cable y asegúrelo en su lugar con el pasador en espiral usando un punzón de
3/16" y un martillo.
4
3
1
2
5
Descripción
1 Polea
2 Cable
3 Conector de peso superior
4 Pasador
5 Pin selector de peso
Cable de
salida
La polea
de soporte
se conecta
al conector
de peso
superior
1. Coloque el pin de pila de pesas en cada placa para verificar la correcta instalación.
2. Levante el peso superior hacia arriba y hacia abajo simulando un funcionamiento normal (sin
seleccionar ninguna resistencia).
3. Compruebe que el cable se mueve suavemente y se enruta directamente desde el soporte de
la polea de la parte superior del conector de la placa de peso.
