8
B. Con una ayudante, quitar cuidadosamente los diez tornillos
de casquillo principales del zócalo del botón (BHSCS) que aseguran las dos mitades del bastidor. Véase El Cuadro 1.
C. Mover cuidadosamente cada mitad a través del umbral a la
localización deseada.
D. Con una ayudante, unir cuidadosamente cada mitad juntos que
usa los diez BHSCS quitada en el paso 4B.
Véase El Figura 1.
E. Continuar encendido con el paso 5B.
5. Quitar los pies del envío y quitar las cubiertas traseras.
A. Quitar cuidadosamente cada (del estándar) ayuda formada
cono del envío usando zócalo o llave de un 3/4".
B. Poner cuidadosamente los pies de goma (provistos de
la máquina) en cada pie del bastidor.
C. Cortar el lazo del envío que asegura el peso superior.
D. Levantar el peso superior y dar vuelta al peso del incremento
que ajusta la perilla para seleccionar las 15 libras (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips que aseguran la
cubierta (trasera) superior y quitar cuidadosamente la cubierta.
Véase El Figura 2.
F. Aflojar los tornillos del fondo dos demostrados en el Figura 3.
NOTA: No quitar los dos tornillos inferiores.
G. Quitar los dos tornillos superiores que aseguran la cubierta
trasera. Véase El Figura 4.
H. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitarlo.
6. Instalar el apilado del peso.
A. Nota cómo los pesos del incremento están instalados.
B. Con una ayudante llevando a cabo los pesos del incremento,
mover la perilla de ajuste a 0 libras y quitar los seis pesos del
incremento (tres cada lado).
C. Con los alicates de un anillo rápido externos, quitar el anillo
rápido superior a partir de la una de las barras de guía y bajar
cuidadosamente la barra de guía. Véase El Figura 5.
D. Quitar un anillo rápido más bajo y agitar la arandela de la barra
de guía. Repetir los pasos 6C y 6D para quitar ambos anillos
rápidos de la otra barra de guía.
E. Si es posible, inclinar las barras de guía hacia fuera, lejos de la
máquina para proporcionar la mayoría del cuarto para instalar
las placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y
fijarlo cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras de
guía. Lubricar con la capa ligera de aceite de motor automotor
medio del peso.

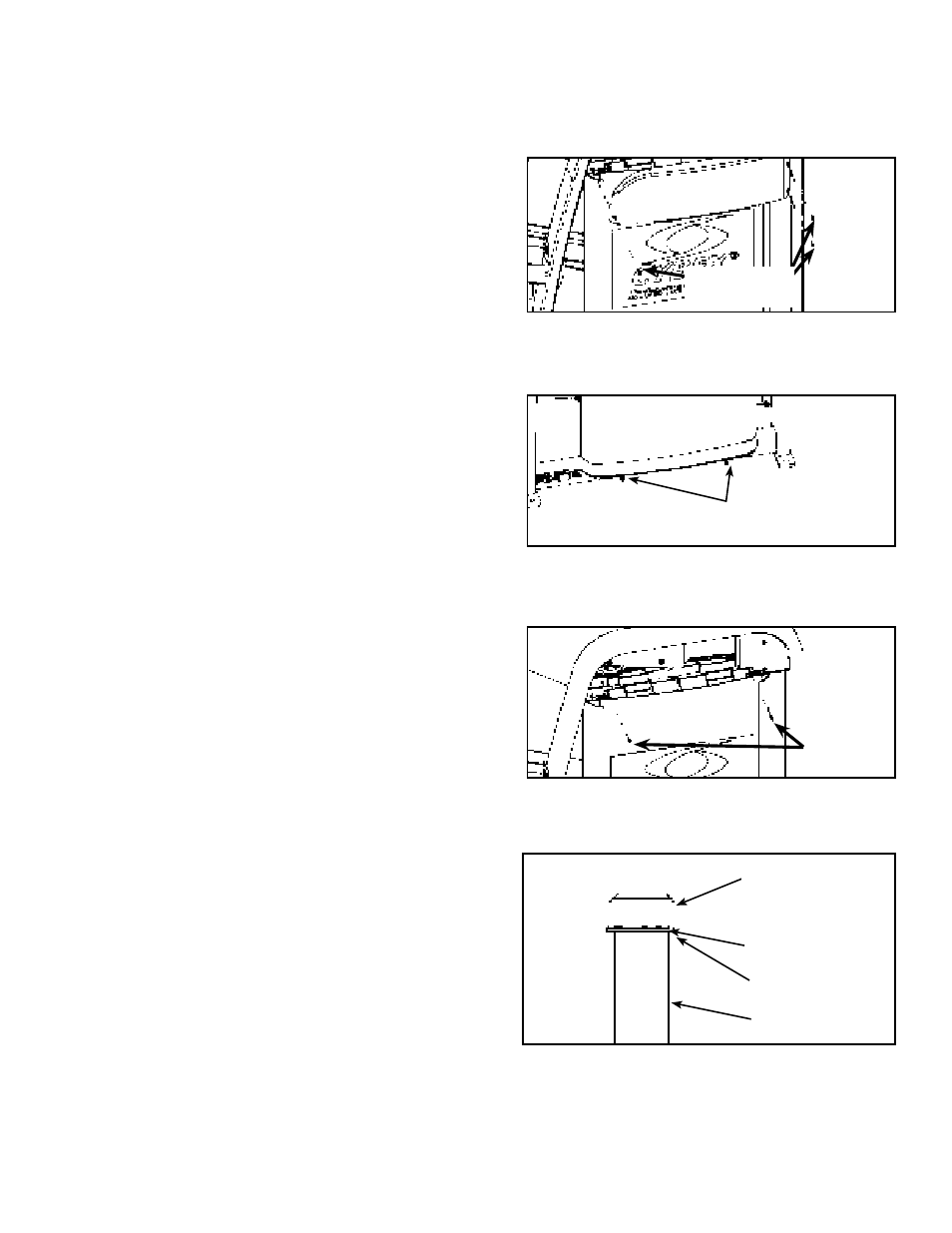

Figura 2
Figura 3
Tornillo
Figura 4
Tornillo
Figura 5
Anillo rápido superior
Bajar el anillo rápido
Capítulo
Guía Rod
Arandela de la onda
Cabeza Phillips
Tornillo (3)
