Manual de Usuario Cybex
8
D. Rotar la leva y desconectar el apilado del peso correa de la leva (aflojando el sistema
dos tornillos en la abrazadera de la correa con un 7/32" Allen llave). Ver Figura 1.
E. Localizar la correa unido a brazo de pivote. Quitar el perno de hombro y tuerca de tuerca
hexagonal asegurar la correa a brazo de pivote. Figura 2.
F. Quitar la polea entonces quitan el otro final de correa de la leva. Véase El Cuadro 3.
G. Quitar uno de los dos BHSCS (botón Dirigir los tornillos de casquillo del zócalo) que
aseguran el pivote eje. Véase El Figura 3.
H. Quitar cuidadosamente el eje de pivote y eje de la polea. Véase El Figura 3. NOTA: Ser
extremadamente cuidadoso al quitar el eje así que le no arruinar
rosca en el eje.
I. Con una ayudante, quitar cuidadosamente los seises BHSCS
que asegura las dos mitades del marco. Ver Figura 4.
J. Mover cuidadosamente cada mitad a través de la puerta manera
a la localización deseada.
K. Con una ayudante, unir cuidadosamente cada mitad juntos con
los seis BHSCS quitados adentro paso 4I. Véase El Figura 4.
L. Unir cuidadosamente el eje de la polea usando el pivote eje y
BHSCS quitados en los pasos 4G y 4H. Véase El Figura 3.
M. Volver a conectar la correa a la leva y reinstalar la polea
(quitado en el paso 4F).
N. Conectar el otro extremo de la correa con el brazo usar el
BHCS y la tuerca de fijación de nylon de paso 4E. Véase
El Figura 2.
O. Conectar la correa del apilado del peso con la correa
abrazadera de la leva (quitada en el paso 4D). Ver Figura 1.
P. Continuar encendido con el paso 5C.
5. Quitar los pies del envío y quitar mover hacia atrás
las cubiertas.
A. Quitar cuidadosamente cada cono (del estándar) ayuda
formada del envío) que usa un 3/4" zócalo o llave).
B. Cortar el lazo del envío que asegura el peso superior.
C. Poner cuidadosamente los pies de goma (provistos de
máquina) en cada pie del bastidor.
D. Levantar el peso superior y dar vuelta al incremento
Cargar el ajuste de la perilla para seleccionar las 15 libras.
(tres incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips asegurar el superior
cubierta (trasera) y cuidadosamente quitar la cubierta. Véase
El Figura 5.

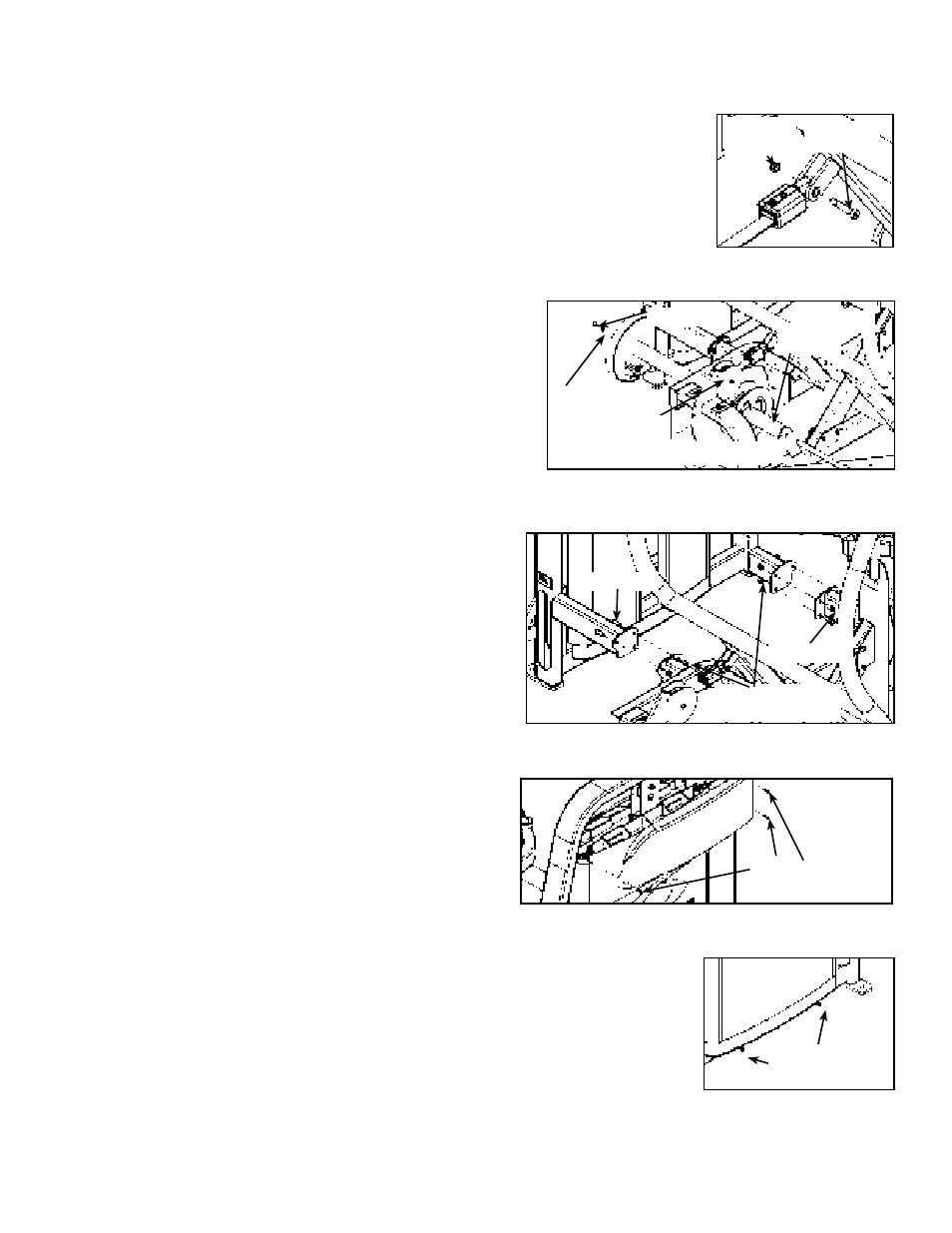

Figura 2
Figura 3
BHSCS
Eje De Pivote
Arandela
Eje De la
Polea
Polea/Cable
Figura 4
BHSCS (3)
Tuerca de fijación
De nylon (6)
BHSCS (3)
Figura 5
Cabeza Phillips
Tornillo (3)
Tornillo (aflojar -
no quitar)
Figura 6
Perno con
reborde
Tuerca
hexagonal
