Manual del propietario de la cinta de correr Cybex 750T
Instalación
y montaje
Página 2-8

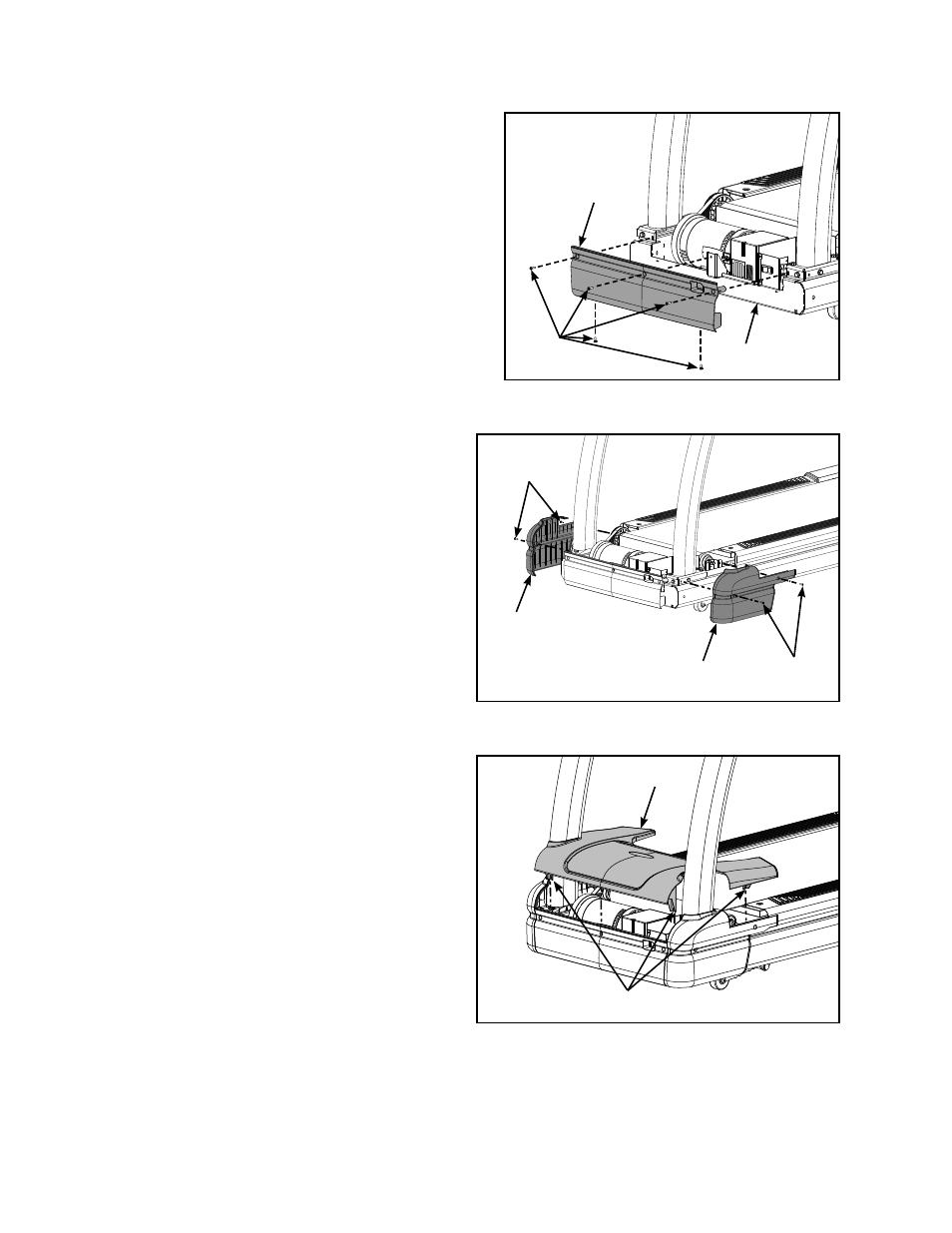

11. Acople las cubiertas del motor (cuatro piezas).
Localice la cubierta delantera del motor (Nº 6) y A.
cinco tornillos de 10-32 x 0,75” (Nº 19). Observe la
Figura 9.
NOTA: Eleve o apoye la cinta de correr sobre su lateral
para instalar los dos tornillos inferiores (Nº 19).
Utilizando un destornillador Phillips, apriete B.
parcialmente la cubierta delantera del motor
(Nº 6) a la base (Nº 1) con cinco tornillos de
10-32 x 0,75” (Nº 19). Observe la Figura 9.
Localice la cubierta izquierda del motor (Nº 7) C.
y cuatro tornillos de 10-32 x 0,75” (Nº 19)
Utilizando un destornillador Phillips, apriete D.
parcialmente la cubierta izquierda del motor
(Nº 7) con dos tornillos de 10-32 x 0,75” (Nº 19).
Observe la Figura 10.
Repita los pasos 11C y 11D para el lado E.
derecho.
Localice la cubierta superior del motor (Nº 5). F.
Coloque la cubierta superior del motor (Nº 5) G.
en la posición correcta alineando las cuatro
pestañas en los tornillos de las cubiertas
laterales y delantera. Observe la Figura 11.
NOTA: Si la cubierta del motor no se ajusta
correctamente, afl oje los tornillos de las
cubiertas laterales y delantera según sea
necesario.
Utilizando un destornillador Phillips, apriete H.
completamente los cinco tornillos de la cubierta
delantera y los cuatro de las cubiertas laterales.
Asegúrese de que los tornillos sujetan las
pestañas de la cubierta del motor. Observe
la Figura 11.
12. Nivele la cinta de correr.
Confi rme que la cinta de correr está colocada A.
en una superfi cie nivelada.
Figura 9
Nº 6
Nº 19
Nº 1
Figura 10
Nº 19
Nº 19 Nº 7
Figura 11
Nº 5
Nº 8
Pestañas
