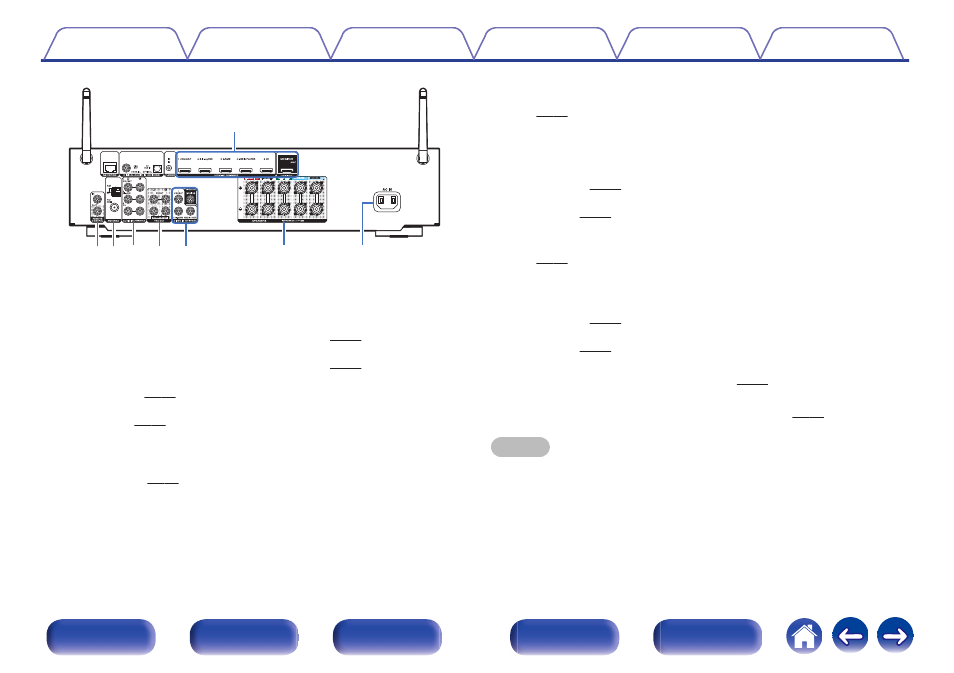

u i o Q0 Q1 y
t
Q2
E Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI.
0
“Conexión 1: TV equipado con un conector HDMI y compatible con
la función ARC (Audio Return Channel)” (v p. 33)
0
“Conexión 2 : TV equipado con un conector HDMI y compatible con
la función ARC (Audio Return Channel)” (v p. 34)
0
“Conexión de un descodificador (Sintonizador por satélite/TV por
cable)” (v p. 37)
0
“Conexión de un reproductor de DVD o de Blu-ray
Disc” (v p. 38)
F Conector REMOTE CONTROL
Sirven para conectar receptores/transmisores de infrarrojos para que
esta unidad y los dispositivos externos funcionen en una habitación
diferente. (v p. 46)
G Terminales de antena FM/AM (ANTENNA)
Se utiliza para conectar antenas FM y antenas AM de cuadro.
(v p. 42)
H Conectores de audio analógico (AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
analógico.
0
“Conexión de un descodificador (Sintonizador por satélite/TV por
cable)” (v p. 37)
0
“Conexión de un reproductor de DVD o de Blu-ray
Disc” (v p. 38)
I Conectores PRE OUT
Sirven para conectar un subwoofer con amplificador integrado.
(v p. 28)
J Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo.
0
“Conexión de un descodificador (Sintonizador por satélite/TV por
cable)” (v p. 37)
0
“Conexión de un reproductor de DVD o de Blu-ray
Disc” (v p. 38)
K Terminales de altavoces (SPEAKERS)
Sirven para conectar los altavoces. (v p. 27)
L Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. (v p. 47)
NOTA
0 No toque los pines internos de los conectores en el panel trasero. La descarga
electrostática puede ocasionar daños permanentes a la unidad.
