Sobre la etiqueta del cable (suministrada) para
la identificación de los canales
La sección de visualización del canal para los terminales del altavoz
en el panel trasero tiene un código de color para que cada canal
resulte identificable.
Acople la etiqueta del cable correspondiente a cada altavoz en el
cable del altavoz. Esto facilitará la conexión de los cables adecuados
a los terminales de los altavoces situados en el panel trasero.

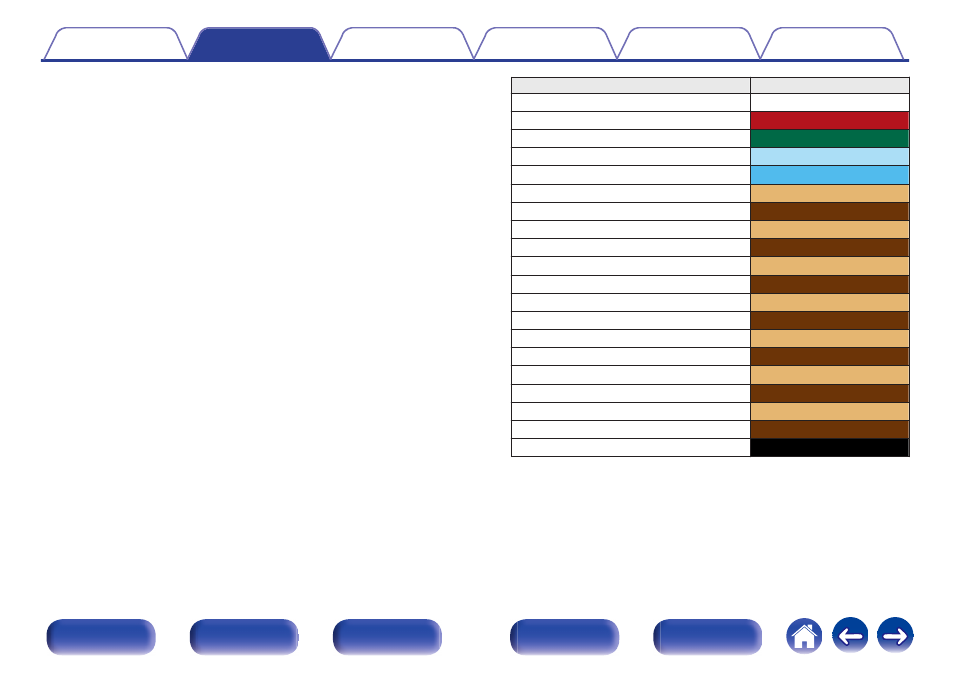

Altavoz
Color
FRONT L
Blanco
FRONT R
Rojo
CENTER
Verde
SURROUND L
Azul claro
SURROUND R
Azul
SURROUND BACK L
Beige
SURROUND BACK R
Marrón
FRONT HEIGHT L
Beige
FRONT HEIGHT R
Marrón
ZONE2 L
Beige
ZONE2 R
Marrón
TOP FRONT L
Beige
TOP FRONT R
Marrón
TOP MIDDLE L
Beige
TOP MIDDLE R
Marrón
FRONT DOLBY L
Beige
FRONT DOLBY R
Marrón
SURROUND DOLBY L
Beige
SURROUND DOLBY R
Marrón
SUBWOOFER
Negro
