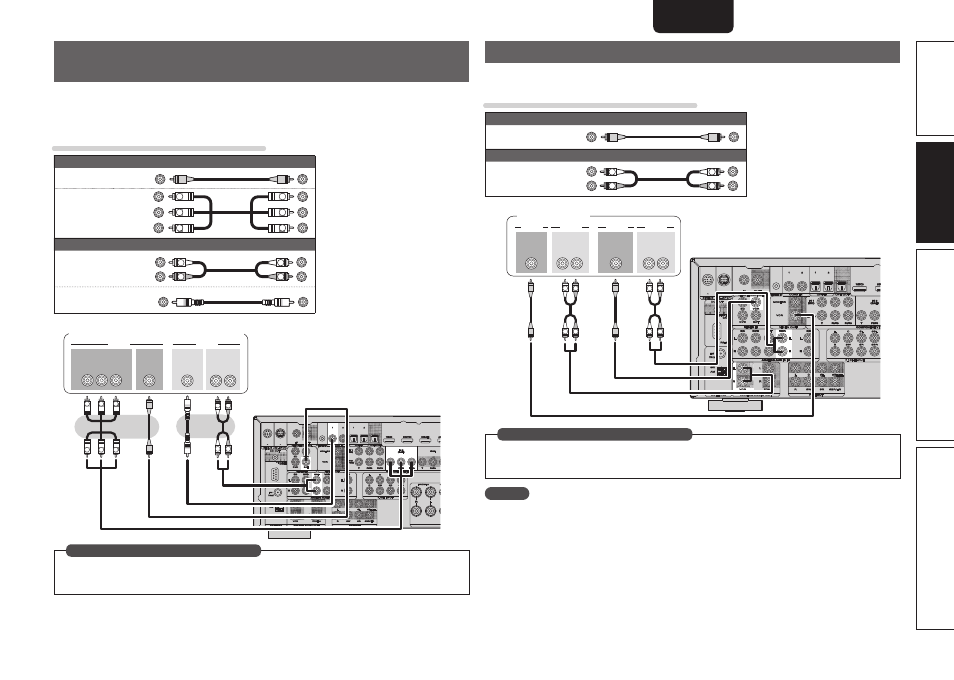

Conexión de un descodificador
(Sintonizador de TV por cable o por satélite)
• Permite ver televisión por cable o por satélite.
• Seleccione el terminal que desea usar y conecte el dispositivo.
• Para ver las instrucciones sobre las conexiones HDMI, consulte “Conexión de un dispositivo compatible
con HDMI” (vpágina 14).
Cables necesarios para las conexiones
Cables de vídeo (vendido por separado)
Cable de vídeo (Amarillo)
Cable de
vídeo por
componentes Y
P B
P R
Y
P B
P R
(Verde)
(Azul)
(Rojo)
Cables de audio (vendido por separado)
Cable de audio
(Blanco)
(Rojo) R
L
R
L
Cable digital
coaxial
(Negro)
R L
R L
VIDEO AUDIO
AUDIO
R L
OUT OUT
VIDEO COMPONENT VIDEO
Y P B P R
OUT OUT
COAXIAL
Y P B P R
Y P B P R
Sintonizador de TV por cable o por satélite
Configure esta opción para cambiar el conector de entrada digital o el conector de entrada de vídeo por
componentes al que se ha asignado la fuente de entrada.
“Input Assign” (vpágina 48)
Realice las configuraciones necesarias
Conexión de una grabadora de cintas de vídeo
• Es posible grabar vídeo en una cinta de vídeo.
• Seleccione el terminal que desea usar y conecte el dispositivo.
Cables necesarios para las conexiones
Cable de vídeo (vendido por separado)
Cable de
vídeo
(Amarillo)
Cables de audio (vendido por separado)
Cable de
audio (Blanco)
(Rojo) R
L
R
L
R L R L
IN OUT
AUDIO AUDIO VIDEO VIDEO
OUT
AUDIO AUDIO
IN
VIDEO VIDEO
R L
R L
R L
R L
Videograbadora
Configure esta opción para cambiar el conector de entrada digital o el conector de entrada de vídeo por
componentes al que se ha asignado la fuente de entrada.
“Input Assign” (vpágina 48)
Realice las configuraciones necesarias
NOTA
Para grabar señales de vídeo a través de esta unidad, use el mismo tipo de cable de vídeo para la conexión
esta unidad al reproductor que usa para conectar la unidad al dispositivo grabador.
