Marantz SR5009 Manual del usuario
Página 20
.
Q2
Q5
Q4
Q3
Q6
Q0Q1
o
i
u

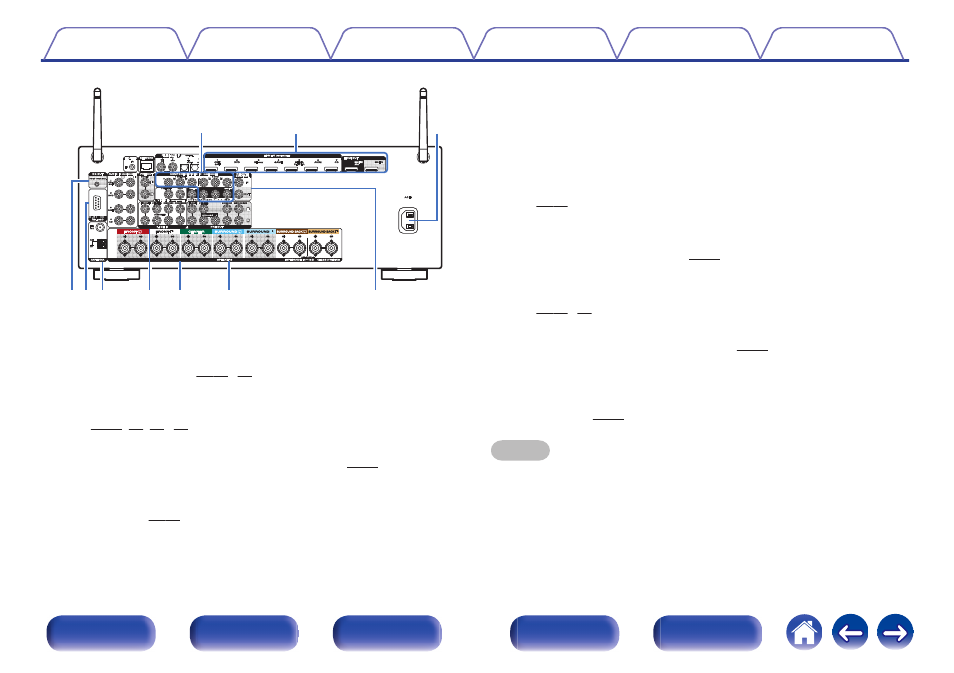

G Conectores de vídeo por componentes (COMPONENT VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
por componentes. (v p. 44, 45)
H Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI.
I Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. (v p. 56)
J Conector de DC OUT
Sirve para conectar dispositivos equipados con la función de activación
de salida. (v p. 55)
K Conector RS-232C
Se utiliza para conectar dispositivos controladores de automatización
del hogar provistos de conectores RS-232C. Consulte el manual del
propietario del controlador de automatización doméstico para obtener
más información sobre el puerto serie de esta unidad.
L Terminales de antena FM/AM (ANTENNA)
Se utiliza para conectar antenas FM y antenas AM de cuadro.
M Conectores de entrada 7.1 canales (7.1CH IN)
Sirven para conectar un dispositivo que cuenta con conectores de
salida de audio multicanal. (v p. 47)
N Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo.
O Terminales de altavoces (SPEAKERS)
Sirven para conectar los altavoces. (v p. 28)
P Conectores REMOTE CONTROL
Sirven para conectar receptores/transmisores de infrarrojos para que
esta unidad y los dispositivos externos funcionen en una habitación
NOTA
No toque los pines internos de los conectores en el panel trasero. La descarga
electrostática puede ocasionar daños permanentes a la unidad.
