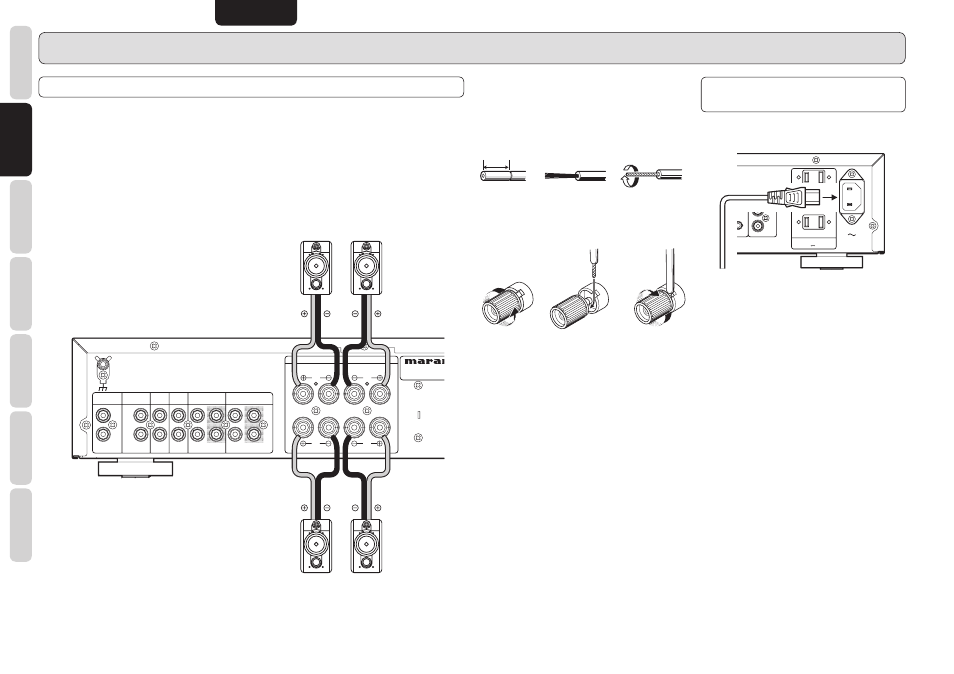

CONEXIONES BÁSICAS
CONEXIÓN DE LAS PANTALLAS ACÚSTICAS
Esta unidad posee dos juegos de terminales SPEAKER SYSTEM para conectar dos parejas de pantallas
acústicas: la pareja principal a los terminales SYSTEM A y la secundaria a los terminales SYSTEM B. Si
sólo dispone de una pareja de pantallas acústicas, utilice los terminales SYSTEM A.
• Las pantallas acústicas deben tener impedancias de entre 8 y 16 ohmios. Si se conectan pantallas de
menos de 8 ohmios, intervendrá el circuito de protección incorporado en el amplificador.
• Conecte la pantalla acústica de la izquierda a los terminales L, y la de la derecha a los terminales R.
• Los terminales de salida del amplificador tienen polaridad: positiva los de color rojo y negativa los de
color negro. Los terminales de las pantallas tienen la misma polaridad. Al realizar la conexión, asegúrese
de conectar entre sí los terminales de la misma polaridad (positivos con positivos y negativos con
negativos).
7
Cableado de los parlantes
• Es importante no provocar un cortocircuito en
los cables de los parlantes.
• Pelar el revestimiento del cable como se ilustra
más abajo.
Aprox. 1 cm
Cortar el
revestimiento del
cable. Pelar el extremo
del cable. Torzar los
conductores.
• Cableado de los parlantes
Girar en sentido
contrario a las
agujas del reloj
para aflojar. Insertar el
conductor del
cable. Girar en el
sentido de las
agujas del reloj
para ajustar.
El sistema de parlantes debe reunir las siguientes
condiciones; de lo contrario, el circuito de
protección de la unidad PM5003 patinará y fallará
la reproducción. En algunos casos, el amplificador
y los parlantes pueden llegar a dañarse.
• Si se utiliza un solo juego de parlantes, la
impedancia total de parlantes debe ser 4 ohmios
o mayor.
• Si se utilizan dos juegos de parlantes, la
impedancia total de parlantes debe ser 8 ohmios
o mayor.
CONEXIÓN DEL CABLE DE
ALIMENTACIÓN DE CA
1. Enchufe el cable de alimentación a la toma AC
IN del panel trasero.
REMOTE REMOTE
CONTROL CONTROL
ASHER FLASHER
IN IN
AC OUTLETS AC OUTLETS
120V 60Hz 120V 60Hz
UNSWITCHED UNSWITCHED 120W 1A MAX 120W 1A MAX
SWITCHED SWITCHED 120W 1A MAX 120W 1A MAX
IN IN
OUT OUT AC IN AC IN
2. Encienda el interruptor de alimentación de la
unidad de audio (amplificador, etc.) que esté
conectada a esta unidad.
Ponga el selector de la unidad conectada en la
posición para esta unidad.
3. Enchufe el cable de alimentación a una toma de
corriente de CA.
R
OUT OUT IN IN OUT OUT IN IN
L
R
L
R L
R L
R
L
PHONO PHONO TUNER TUNER CD CD AUX AUX / DVD DVD RECORDER 2 RECORDER 2
(MD MD / TAPE TAPE)
RECORDER 1 RECORDER 1
(CD-R CD-R)
SPEAKER SYSTEMS SPEAKER SYSTEMS
SYSTEM B SYSTEM B
CLASS 2 WIRING CLASS 2 WIRING
SYSTEM A SYSTEM A
PHONO PHONO
GND GND
