7
ESPAÑOL
Primeros pasos
Conexiones básicas
Operaciones básicas
Resolución de
problemas
Especifi
caciones
Índice
alfabético
Conexiones avanzadas
Operaciones avanzadas
Explicación de términos

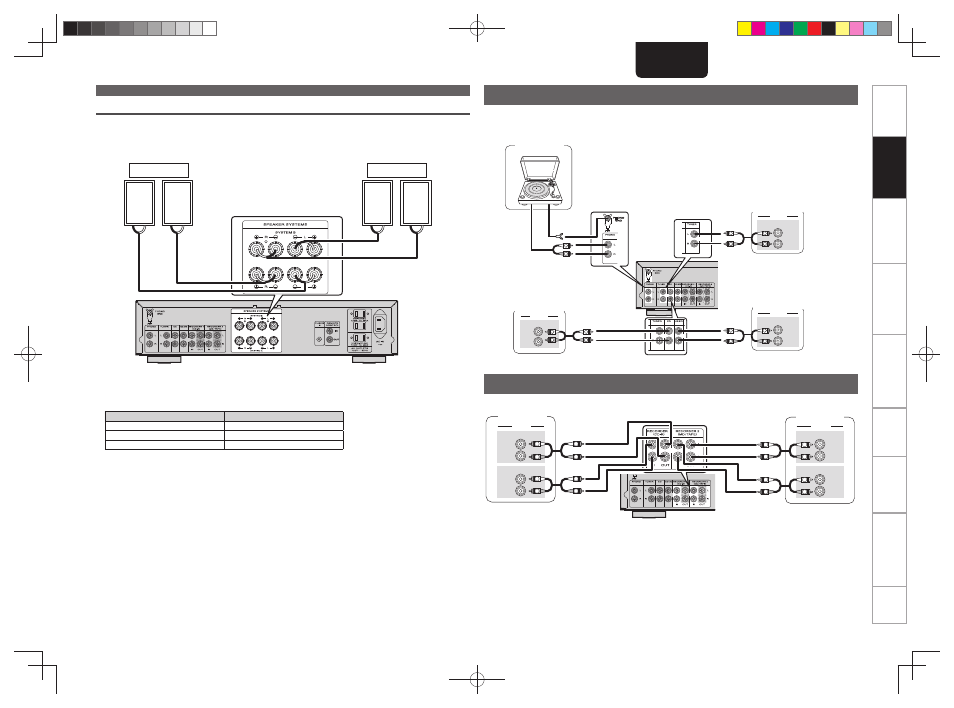

Conexión de los altavoces
Conexiones de los altavoces
• Desde los terminales del SPEAKERS A y B se emite la misma señal.
• Si sólo se va a conectar un juego de altavoces, puede utilizar tanto los terminales del SYSTEM A como
los del B.
w q w q
(R) (L)
w q w q
(R) (L)
Altavoces A Altavoces B
n Impedancia del altavoz
Utilice altavoces con impedancias entre los márgenes que se muestran a continuación según sus
condiciones de utilización.
Altavoces utilizados Impedancia
A 4 - 16 Ω
B 4 - 16 Ω
A y B 8 - 16 Ω
Conexión de grabadoras
3
-
"6%*0
065
3
-
"6%*0
3
-
"6%*0
065
3
-
"6%*0
"6%*0
*/ "6%*0
*/
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Recorder-1 Recorder-2
Conexión de reproductores
Es posible conectar a esta unidad un tocadiscos con un cartucho de tipo MM. Para utilizar un cartucho MC,
instale un transformador de elevación de voltaje.
• Si se genera un zumbido u otros ruidos cuando el cable de conexión a tierra está conectado, desconéctelo.
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Reproductor
de CD
Sintonizador
Tocadiscos
Reproductor
de BD
Conecte aquí el cable de toma a tierra desde su tocadiscos.
Conexiones básicas
