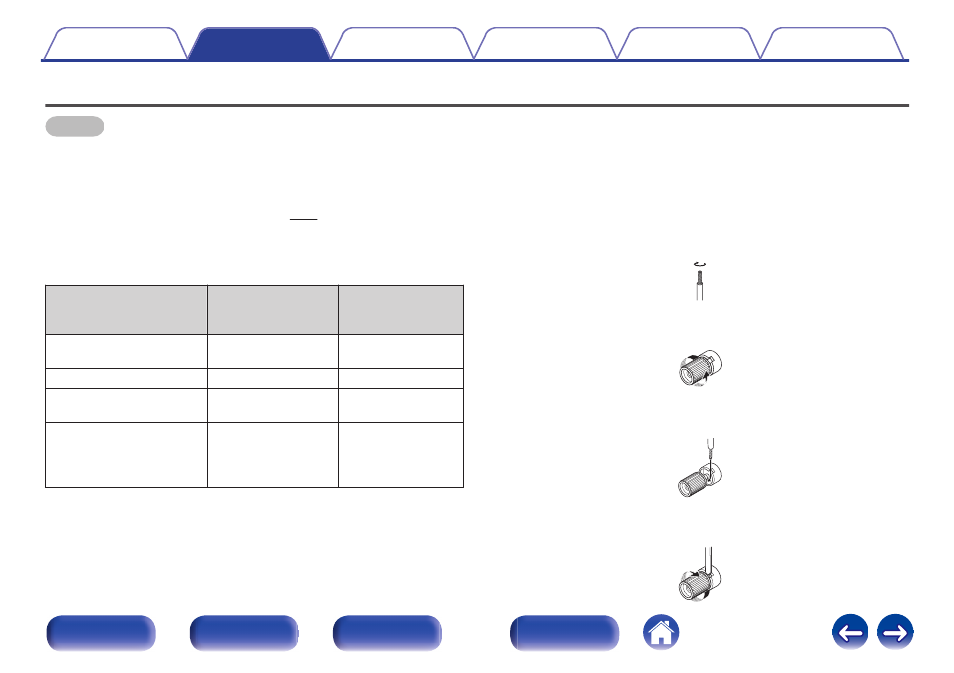

Conexión de altavoces
NOTA
0 Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente
antes de conectar los altavoces.
0 Conecte los cables de los altavoces de manera que no sobresalgan de los
terminales de altavoces. El circuito de protección puede activarse si los alambres
de los cables hacen contacto con el panel trasero o si los lados + y - hacen
contacto entre sí. (“Circuito de protección” (v p. 40))
0 Nunca toque los terminales de altavoces mientras el cable de alimentación esté
conectado. Si lo hace, puede provocar una descarga eléctrica.
0 Utilice altavoces con impedancias dentro de los rangos que se muestran a
continuación para adaptarse al uso previsto.
Terminales de los
altavoces utilizados en
esta unidad
Núm. de altavoces
conectados
Altavoz
Impedancia
SPEAKERS A
(Conexión estándar)
2 (un juego)
4 – 16 Ω/ohm
SPEAKERS B
2 (un juego)
4 – 16 Ω/ohm
SPEAKERS A y
SPEAKERS B
4 (dos juegos)
8 – 16 Ω/ohm
SPEAKERS A y
SPEAKERS B
(Conexión de doble
cableado)
2 (un juego)
4 – 16 Ω/ohm
o
Conexión de los cables para los altavoces
Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y las
polaridades + (rojo) y – (negro) de los altavoces que va a conectar a esta
unidad, y asegúrese de conectar los canales y las polaridades correctamente.
1
Quite aproximadamente 10 mm del revestimiento del
extremo del cable de altavoz y enrolle firmemente el
conductor interior del cable o conectele un terminal.
.
2
Gire el terminal de altavoz en el sentido contrario a las
agujas del reloj para soltarlo.
.
3
Inserte el alambre del cable de altavoz en el terminal
de altavoz.
.
4
Gire el terminal de altavoz en el sentido de las agujas
del reloj para apretarlo.
.
