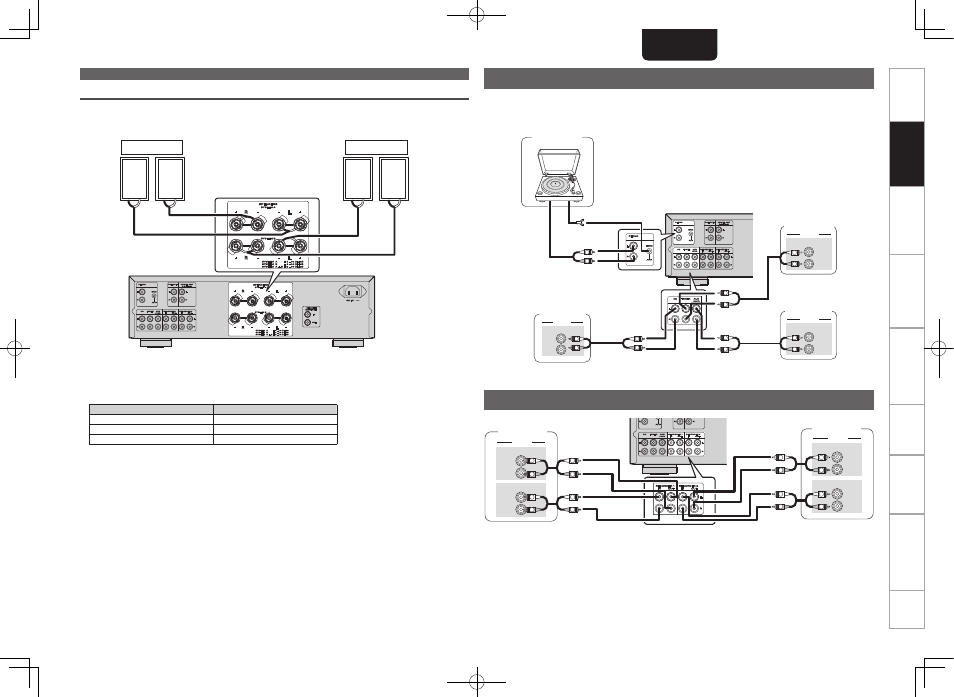

Conexión de los altavoces
Conexiones de los altavoces
• Desde los terminales del SPEAKERS A y B se emite la misma señal.
• Si sólo se va a conectar un juego de altavoces, puede utilizar tanto los terminales del SYSTEM A como
los del B.
w
q
w
q
(R)
(L)
w
q
w
q
(R)
(L)
Altavoces A
Altavoces B
n
Impedancia del altavoz
Utilice altavoces con impedancias entre los márgenes que se muestran a continuación según sus
condiciones de utilización.
Altavoces utilizados
Impedancia
A
4 - 16 Ω
B
4 - 16 Ω
A y B
8 - 16 Ω
Conexión de grabadoras
R
L
AUDIO OUT
R
L
AUDIO
R
L
AUDIO OUT
R
L
AUDIO
AUDIO IN
AUDIO IN
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Recorder-1
Recorder-2
Conexión de reproductores
Es posible conectar a esta unidad un tocadiscos con un cartucho de tipo MM. Para utilizar un cartucho MC,
instale un transformador de elevación de voltaje.
• Si se genera un zumbido u otros ruidos cuando el cable de conexión a tierra está conectado, desconéctelo.
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND
AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Reproductor
de CD
Sintonizador
Tocadiscos
Reproductor
de DVD
Conecte aquí el cable de toma
a tierra desde su tocadiscos.
