8

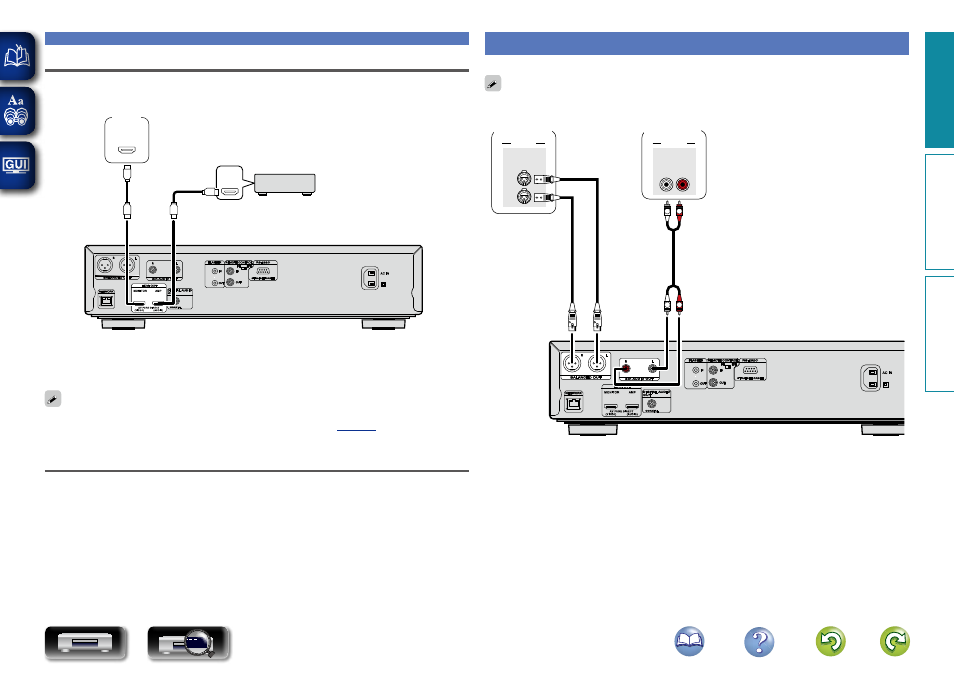

Conexión AV Pure Direct
Aquí se muestra cómo realizar una conexión para utilizar la función AV Pure Direct.
IN
HDMI
IN
HDMI
El conector MONITOR(VIDEO) emite señales de vídeo.
El conector AMP(AUDIO) emite señales de audio y de vídeo en negro.
Para utilizar la función AV Pure Direct, debe cambiar el ajuste Pure Direct.
Para obtener información sobre cómo cambiar este ajuste, consulte (
Conexión a un dispositivo con un conector DVI-D
Utilice un cable de conversión HDMI DVI-D.
• La señal de audio no se emite. Realice las conexiones de audio necesarias para sus dispositivos.
• La señal de vídeo puede estar en formato RGB.
• No es posible enviar señales a un dispositivo DVI-D que no admita HDCP (sistema de protección de los
derechos de propiedad intelectual del contenido digital de banda ancha).
• Es posible que el vídeo no se emita, en función de la combinación de dispositivos.
Conexiones HDMI
Receptor AV
TV
Conexión a un amplificador de audio de 2 canales
Esta conexión es para la reproducción del audio de esta unidad con un dispositivo de audio de 2 canales.
Para el software grabado en formato multicanal, se emitirá una señal analógica que se ha reducido a 2
canales.
R
L
R
L
AUDIO
R
L
IN
AUDIO
AUDIO
L
R
IN
AUDIO
Amplificador
Amplificador
V
ersión básica
V
ersión a
vanzada
Inf
or
mación
V
ersión básica
DVD
