NOMBRES Y FUNCIONES
NOMBRES Y FUNCIONES
AC IN 3
1 2
3
1 2
qwe r t y u
i o !0 !1 !2

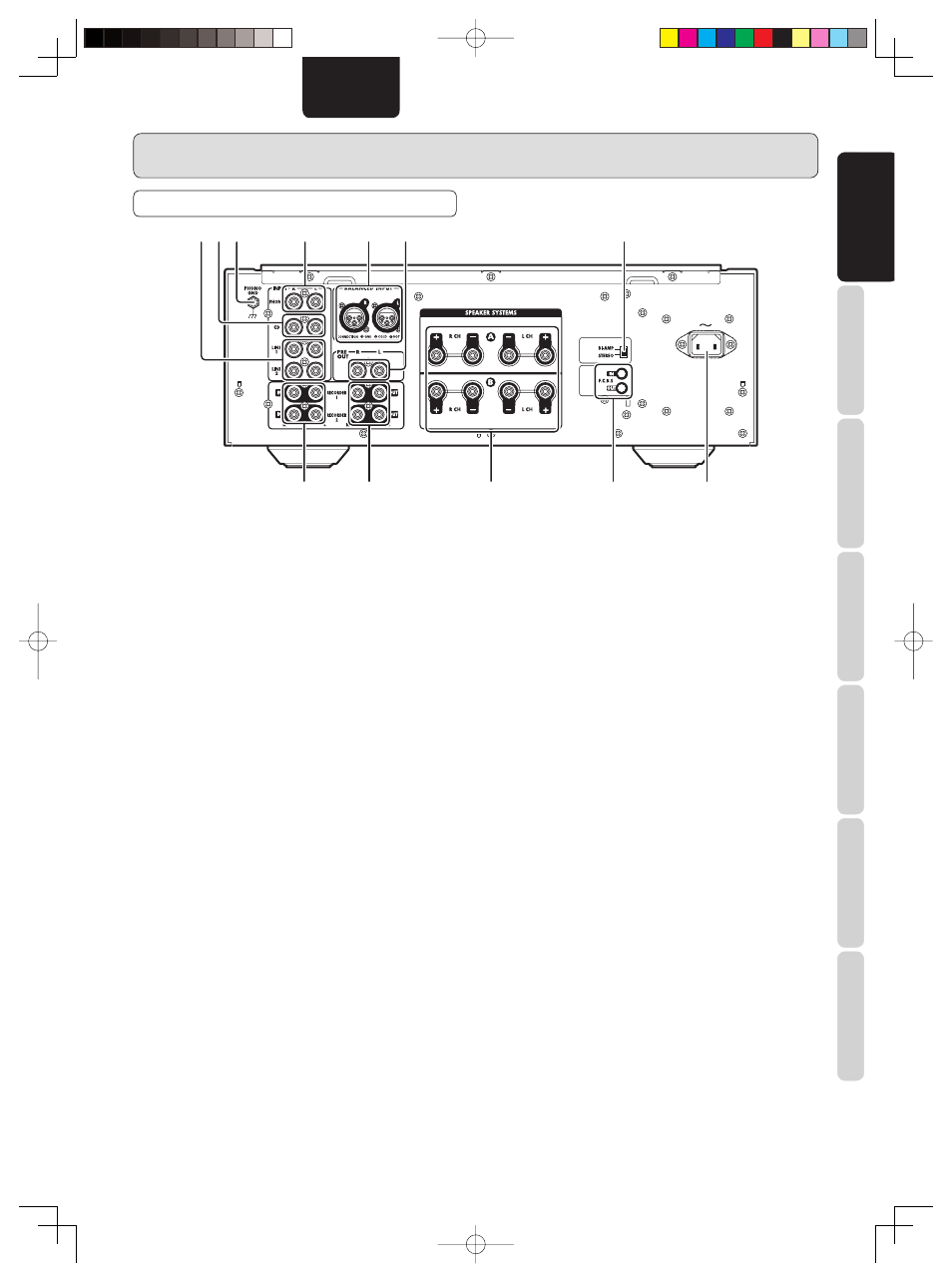

PANEL POSTERIOR
q Conectores de entrada de línea 1/2 (LINE 1/2)
Estos conectores sirven para realizar la conexión con los
conectores de salida de un sintonizador, reproductor de
DVD, etc.
w Conectores de entrada de CD
Estos conectores sirven para realizar la conexión con
los conectores de salida de un reproductor Super Audio
CD, etc.
e Terminal PHONO GND
Conectar aquí el cable de tierra del reproductor de discos
analógico.
r Conectores de entrada de sonido
(PHONO INPUT)
Estos conectores sirven para conectar un reproductor de
discos analógico.
Pueden utilizarse cápsulas MC y MM, por tanto, se debe
ajustar el botón PHONO MC del panel frontal según el
tipo de cápsula que se vaya a utilizar.
t Conectores equilibrados
Estos conectores sirven para realizar la conexión con los
conectores de salida equilibrada de un reproductor Super
Audio CD, etc.
y Conectores PRE OUT
Estos conectores se utilizan para realizar la conexión con
otros conectores de entrada de otro amplifi cador principal
o parlante sub-graves activo. Las señales de salida pueden
activarse (ON) o desactivarse (OFF) por medio del botón
PRE OUT del panel frontal.
u Interruptor de modo AMP (AMP MODE)
STEREO: Seleccionar este modo para utilizar la unidad
como amplifi cador de control estéreo normal
de dos canales.
BI-AMP: Seleccionar este modo para utilizar la unidad
con una conexión bi-amp completa.
Para obtener más información sobre el MODO BI-AMP ,
consultar la página 21.
i Enchufe de conexión para el cable de
alimentación de CA
Conectar un extremo del cable de alimentación incluido
a este enchufe y el otro extremo del cable a una toma
de corriente.
o Conectores de entrada/salida del sistema
F.C.B.S. (F.C.B.S. IN/OUT)
Estos conectores se utilizan para conectar y sincronizar
un máximo de cuatro amplificadores. Para obtener
instrucciones sobre el uso y las conexiones, consultar la
sección
F.C.B.S. en la página 20).
!0 Terminales de salida de los sistemas de
parlantes (SPEAKER SYSTEMS)
Pueden conectarse 2 sistemas de parlantes a la unidad
PM-11S2.
La salida de parlantes puede activarse (ON) o desactivarse
(OFF) por medio de los botones de los parlantes A y B
(SPEAKER A y B) del panel frontal.
!1 Conectores de salida de grabación 1/2
(RECORDER 1/2)
Estos conectores sirven para realizar la conexión con los
conectores de entrada de una unidad de cinta, etc.
Las señales de salida pueden activarse (ON) o desactivarse
(OFF) por medio del botón REC OUT del panel frontal.
!2 Conectores de entrada de grabación 1/2
(RECORDER 1/2)
Estos conectores sirven para realizar la conexión con los
conectores de salida de una unidad de cinta u otro tipo
de dispositivo de grabación.
