Nombres y funciones de las piezas
Para obtener información sobre los botones que no se explican aquí, consulte la página que se
indica entre paréntesis ( ).

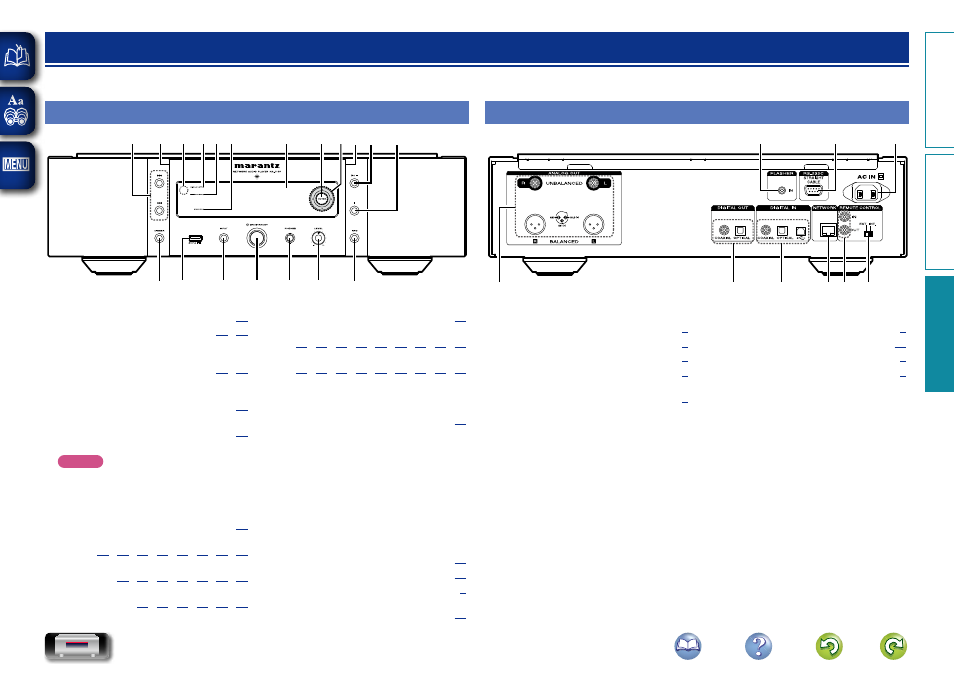

Panel delantero
q w e r t y u
i o Q0 Q1 Q2 Q6 Q7 Q3 Q5 Q4 Q8 Q0
q Botón DIMMER ··································· ( 22 )
w Puerto USB ·································· ( 32 , 34 )
Se emplea para conectar el iPod o
dispositivos de memoria USB.
e Botón INPUT ································ ( 21 , 56 )
Selecciona la fuente de entrada.
r Conmutador de funcionamiento
eléctrico (X ON/STANDBY) ·············· ( 21 )
t Conector de auriculares
(PHONES) ············································ ( 22 )
Se utiliza para conectar auriculares.
NOTA
Para evitar pérdida de audición, no suba el
volumen excesivamente cuando use los
auriculares.
y Mando de control de volumen de
auriculares (LEVEL) ···························· ( 22 )
u Botón de información (INFO)
············ ( 23 , 25 , 27 , 28 , 30 , 33 , 35 , 37 )
i Botón de parada (2)
··················· ( 23 , 25 , 27 , 28 , 30 , 32 , 35 )
o Botón de reproducción y pausa (1/3)
·························· ( 27 , 28 , 30 , 32 , 34 , 43 )
Q0 Iluminación ········································ ( 22 )
Q1 Botones de cursor (uio p)
····· ( 11 , 12 , 15 , 18 , 23 , 31 , 32 , 34 , 42 )
Q2 Botón ENTER
····· ( 11 , 12 , 15 , 18 , 23 , 31 , 32 , 34 , 42 )
Q3 Pantalla
Muestra el estado de reproducción, los
ajustes, etc.
Q4 Indicador STANDBY ··························· ( 21 )
Para encender y apagar la unidad (de/al
modo de espera).
El indicador STANDBY cambia como se
muestra a continuación según el estado de
la unidad.
• Encendido: Desactivado
• Modo de espera: Rojo
• “Control de red” – “Activado” : Naranja
• iPod cargándose en modo de espera:
Naranja
Q5 Indicador de desactivación digital
(DIGI. OUT OFF) ·································· ( 18 )
Q6 Indicador DISPLAY OFF ····················· ( 22 )
Q7 Sensor de mando a distancia ············· ( 4 )
Q8 Botones de omisión/búsqueda
(8, 9) ·········································· ( 31 )
Panel trasero
q w e t y r
u i o
q Conectores ANALOG OUT
(UNBALANCED/BALANCED) ·············· ( 6 )
w Conectores DIGITAL OUT ···················· ( 7 )
e Conectores DIGITAL IN ························ ( 7 )
r Conector NETWORK ···························· ( 8 )
t Conectores REMOTE CONTROL
(IN/OUT) ··············································· ( 9 )
y Conmutador externo/interno
(EXT./INT.) ············································ ( 9 )
u Entrada de CA (AC IN) ······················· ( 10 )
i Conector RS-232C ································ ( 9 )
o Conector FLASHER IN (IN) ·················· ( 9 )
