INSTALACIÓN (cont.)
Accesorios opcionales y configuración (cont.)
Unidad instalada en el suelo (Para Classic 40 y Classic 60)

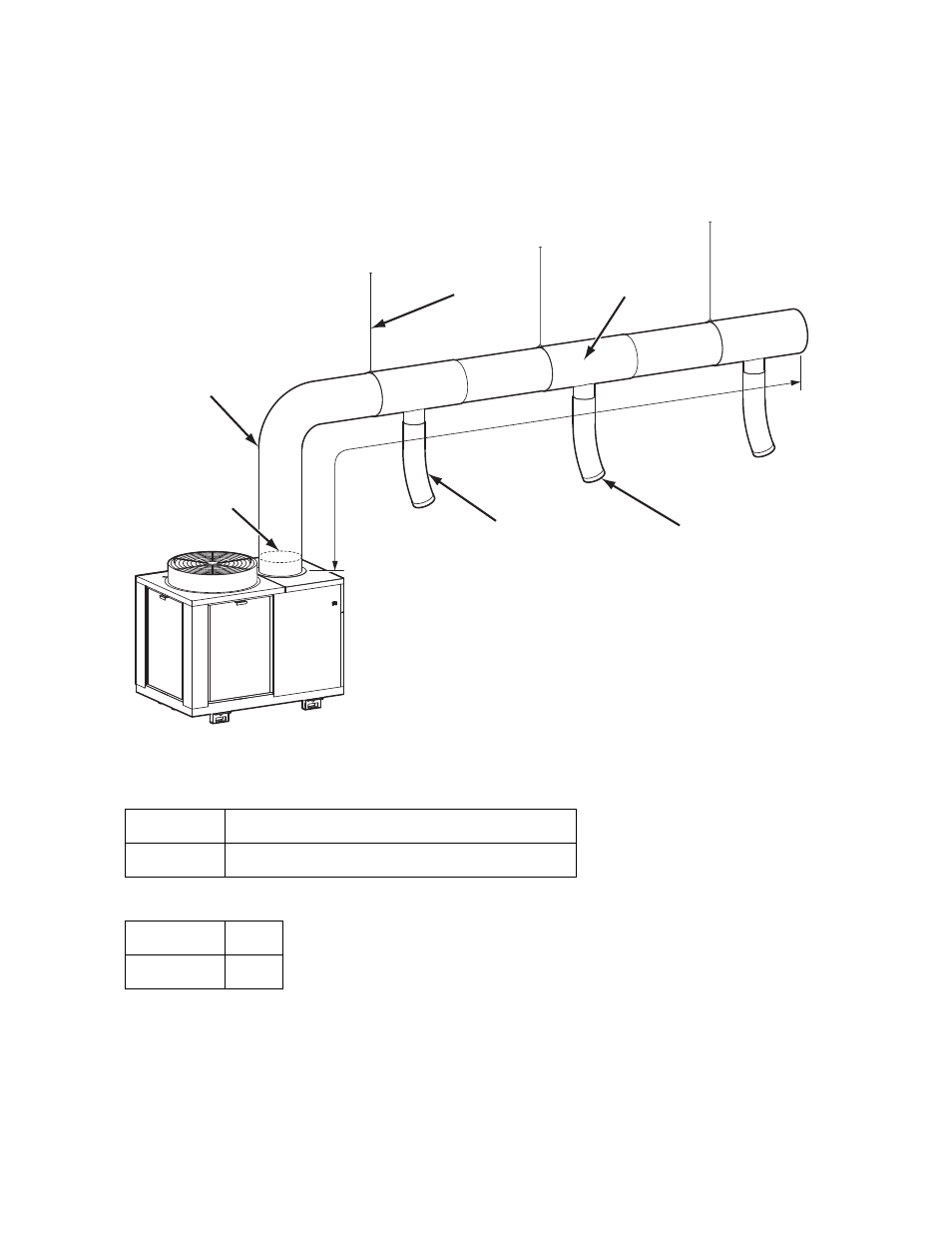

2. Configuración de la aplicación
Nota: La longitud máxima del ducto "L" es 66 pies (20 m).
Gama de presión estática de extensión:
Número de orificios de extracción:
Classic 40 0.63 IWG (157 Pa) ~ 1.73 IWG (431 Pa)
Classic 60 0.57 IWG (142 Pa) ~ 1.35 IWG (336 Pa)
Classic 40 3 ~ 5
Classic 60 4 ~ 7
“L”
DUCTO FLEXIBLE
(DIÁM. 12 pul.)
BARRA O
CABLE DE
SUSPENSIÓN TUBO EN T
ARO
DUCTO DE EXTRACCIÓN
(DIÁM. 6 pul.)
ANILLO DE
AJUSTE
