Sólo es posible entrar en el modo de configuración cuando las posiciones de los
interruptores DIP 1 a 7 están off/0 antes de establecer la posición del interruptor DIP
8 en on/1. De lo contrario el LED parpadea en rojo para indicar un error.
 azul: indica las posiciones del interruptor DIP a través de las cuales se seleccionan
grupos de funciones. Por ejemplo, todas las funciones relacionadas con la salida
analógica actual o la salida de conmutación.
 gris: indica las posiciones del interruptor DIP a través de las cuales se seleccionan
funciones u opciones de configuración individuales.
Después de establecer todas las posiciones de interruptor DIP para representar la
secuencia de 0/1 de la función deseada, se debe pulsar el botón para ejecutar la función
deseada. La ejecución de la función se indica mediante el LED que permanece en verde
hasta que la función se ha ejecutado correctamente, en cuyo caso el LED parpadea de
nuevo alternativamente entre verde y rojo.
5 CONFIGURACIÓN SONDAS VARILLA SIMPLE Y CABLE
Para la mayoría de aplicaciones, realizando los tres pasos de configuración básica
siguientes es suficiente para conseguir que el sensor funcione correctamente, ofreciendo
una medición continua de nivel mediante su salida analógica.
5.1 Scan de interferencias
 Para realizar este scan el LTDR debe estar montado en su posición definitiva y el
depósito debe estar completamente vacío.
 Seleccionar las posiciones del interruptor DIP en la secuencia 0/1 de la figura 6,
empezando por la posición 8 y moviéndose hasta la posición 1.
 Pulsar el botón.
 El LED permanece en verde mientras el ajuste del valor de rango inferior se está
realizando.
 El LED parpadea alternativamente entre verde y rojo.
 Pulsar el botón.
 El LED permanece en verde durante unos segundos mientras el scan de interferencias
se está realizando.
 Una vez que el scan se ha completado con éxito, el LED vuelve a parpadear
alternativamente entre verde y rojo .
5.2 Rango inferior [4 mA]; SPAN 0%
 Llenar el depósito de líquido hasta el nivel donde se desea colocar el valor de rango
inferior [4 mA]; span 0%.
 Se recomienda que el valor de rango inferior esté dentro del rango de medición [M] .
 Cambiar de posición del interruptor DIP 6 a off/0.
POSICIÓN DEL INTERRUPTOR DIP
1 2 3 4 5 6 7 8
ESTADO DEL INTERRUPTOR DIP DESCRIPCIÓN
0 0 0 1 0 1 1 1 realizar un scan de interferencias
POSICIÓN INTERRUPTOR DIP
1 2 3 4 5 6 7 8
ESTADO DEL INTERRUPTOR DIP DESCRIPCIÓN
0 0 0 1 0 0 1 1 Valor de rango inferior [4mA]; SPAN 0%

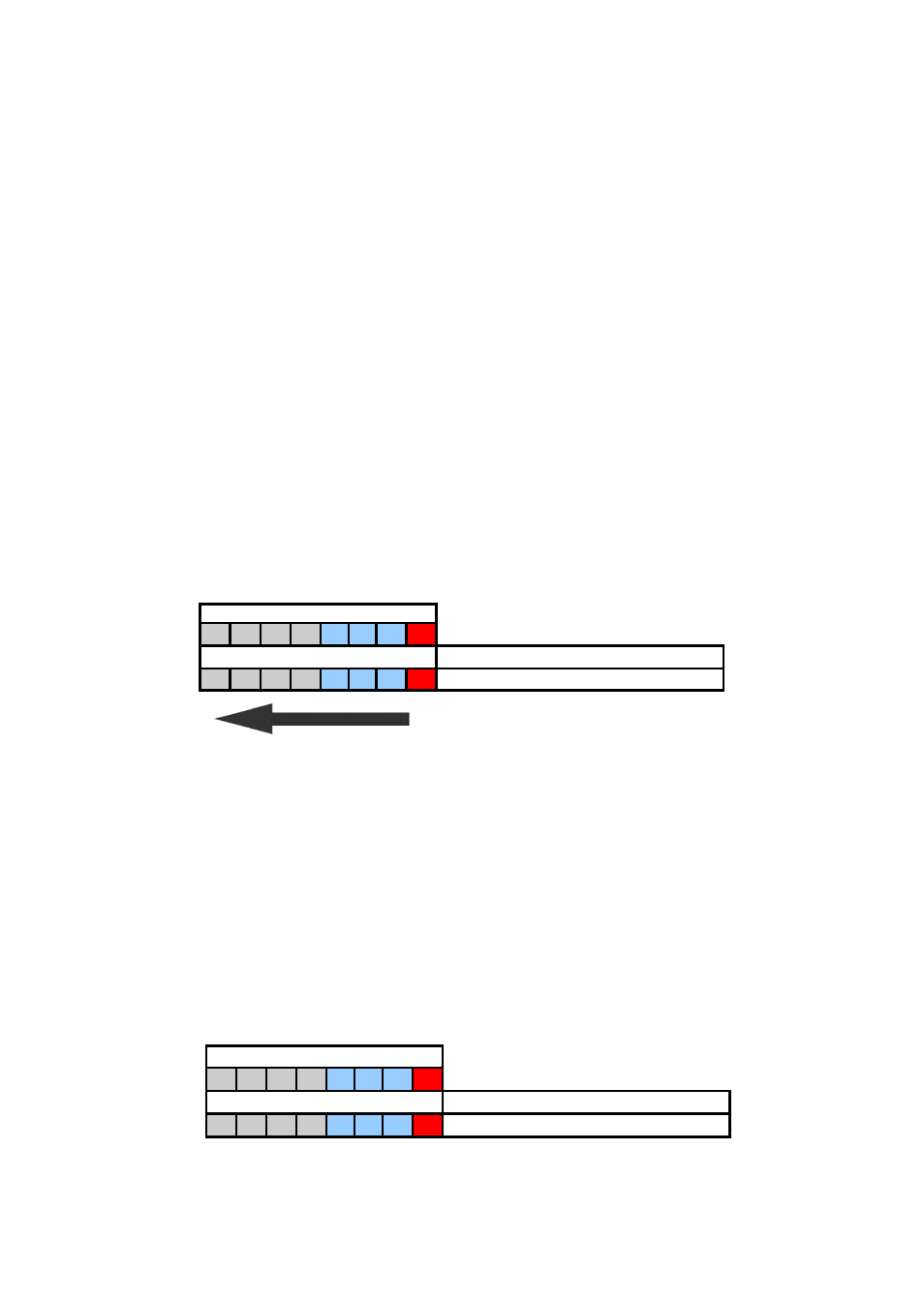

Figura 6
