6
Cabeza de bomba 501RLC
La cabeza de bomba 501RLC tiene dos rodillos activados por resorte, los cuales compensan automáticamente las variaciones
menores de espesor de pared, extendiendo la duración de los tubos.
La 501RLC se ajusta durante la fabricación para que acepte tubos con espesor de pared entre 1,6 y 2,0 mm y diámetros interiores
de hasta 8,0 mm. Esta se deberá bloquear cuando la bomba esté funcionando.
Una de las características principales de la cabeza de bomba es la capacidad de operar en sentido derecho para extender la vida de
la tubería, o hacia la izquierda para funcionar contra altas presiones.
Regímenes del flujo
Los regímenes del flujo se obtienen utilizando tubo de silicona con el cabezal de la bomba girando en sentido derecho, bombeando
agua a 20C con cero de presión de succión y salida. Para aplicaciones críticas determínense los regímenes del flujo bajo condiciones
de funcionamiento.
Instalación del 501RLC Unidades ‘simplex’ (cabezal de bombeo sencillo) y ‘duplex’
(cabezal de bombeo gemelo)
Desconecte la bomba de la alimentación de red.
Acoplar la guía en uno de los tres sentidos, sobre el eje conductor y resalte de ajuste. Afianzar la guía con el tornillo de fijación. Antes
de colocar el rotor sobre el eje a través de la pinza hendida, asegurarse de que el eje conductor esté desengrasado. Girar el rotor
hasta que sus rodillos de guía estén apoyados a nivel con el borde delantero de la pista. Apretar el tornillo del rotor hasta un par de
torsión de 3 Nm para prevenir que la hendidura se desplaze durante la operación. Enganche la manivela
Para volver a colocar la guía, sacar la manilla del cigüeñal balanceándola para dejar al descubierto el tornillo de retención. Girar este
tornillo hacia la izquierda para liberar la pinza y sacar el rotor del eje. Aflojar el tornillo de fijación de la guía y sacar ésta totalmente.
Girar la guía hasta la posición deseada y afianzarla con el tornillo de fijación. En caso de que se necesite hacer limpieza, utilícese
este método de desmontar y montar.

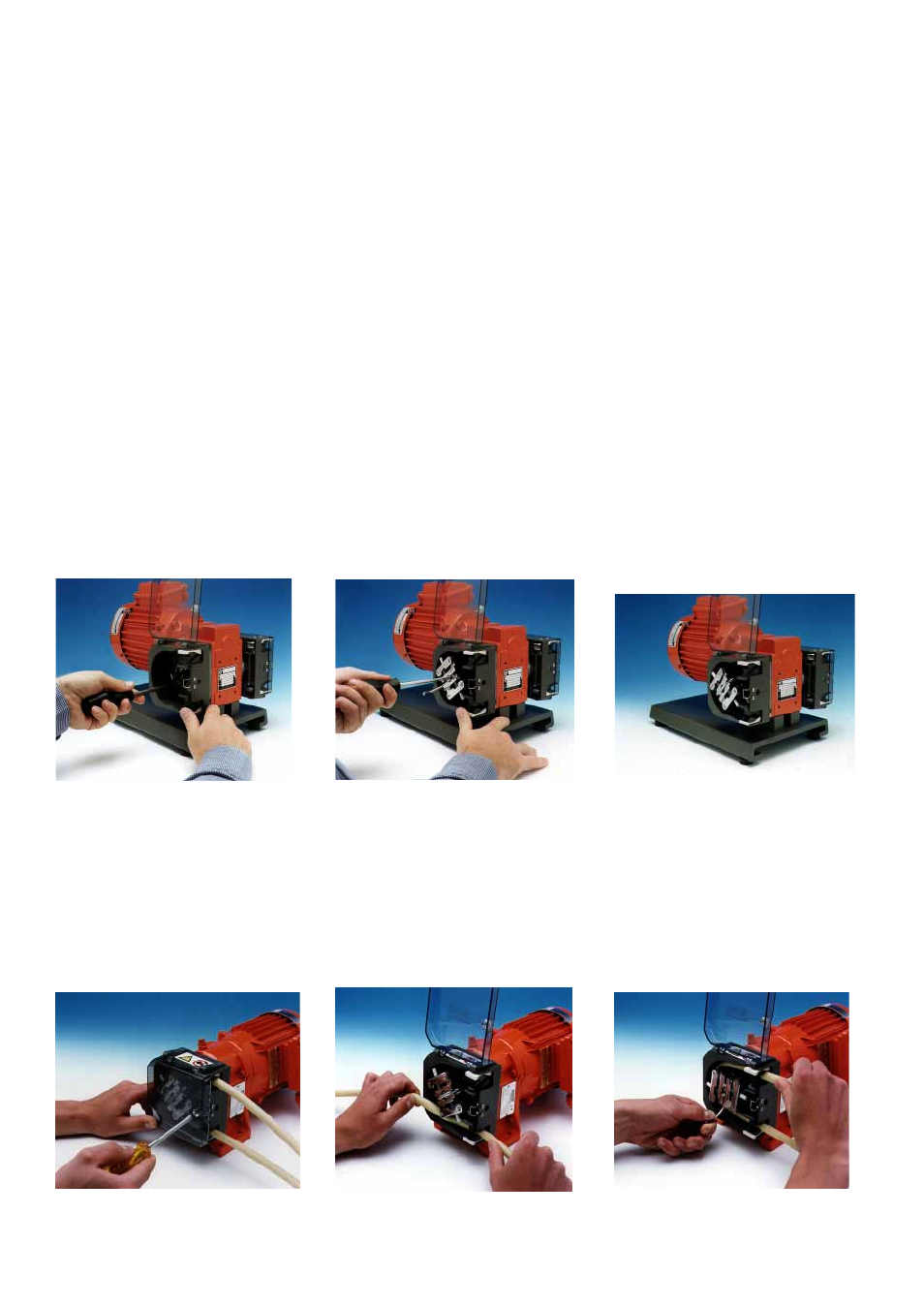

Las fotografías muestran bombas ‘duplex’
Carga de tubos del 501RLC - Unidades ‘Simplex’ (cabezal de bombeo sencillo).
Antes de montar el tubo desconectar el accionamiento. Desbloquear y abrir la protección articulada y hacer girar la manivela del
cigüeñal del rotor hasta que encaje en su posición. Seleccione el tramo de tubo requerido, teniendo en cuenta que para el sistema
de guía se necesita aproximadamente unos 240 mm.
Acoplar un extremo del tubo en una de las pinzas accionadas por resorte y luego, mientras se gira el rotor con la manivela, meter el
tubo entre los rodillos y la guía, alineándolo dentro de las guías de tubo del rotor. El tubo deberá quedar tendido de manera natural
contra la guía y no deberá estar retorcido ni estirado. Nota: Para unidades con variadores mecánicos, siga el procedimiento de
colocación del tubo de las ‘Duplex’.
Acoplar el otro extremo del tubo en la segunda pinza accionada por resorte, asegurándose de que el tubo no se afloja dentro de la
cabeza de bomba, ya que esto acortaría la vida del tubo.
Cerrar el brazo de la manivela y cerrar y bloquear la protección.
