Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 17
UN, U, SN, S
UN, SN
UN, SN
10 Conexión a una fuente de
alimentación
Hace falta un suministro eléctrico bien regulado, junto con conexiones de cableado
que cumplan con las prácticas recomendables de inmunidad al ruido. No se reco
-
mienda situar estos accionamientos junto con suministros eléctricos inductivos tales
como contactores trifásicos y calentadores de inducción sin prestar una atención
especial a niveles inaceptables de ruido transmitidos por el suministro eléctrico.

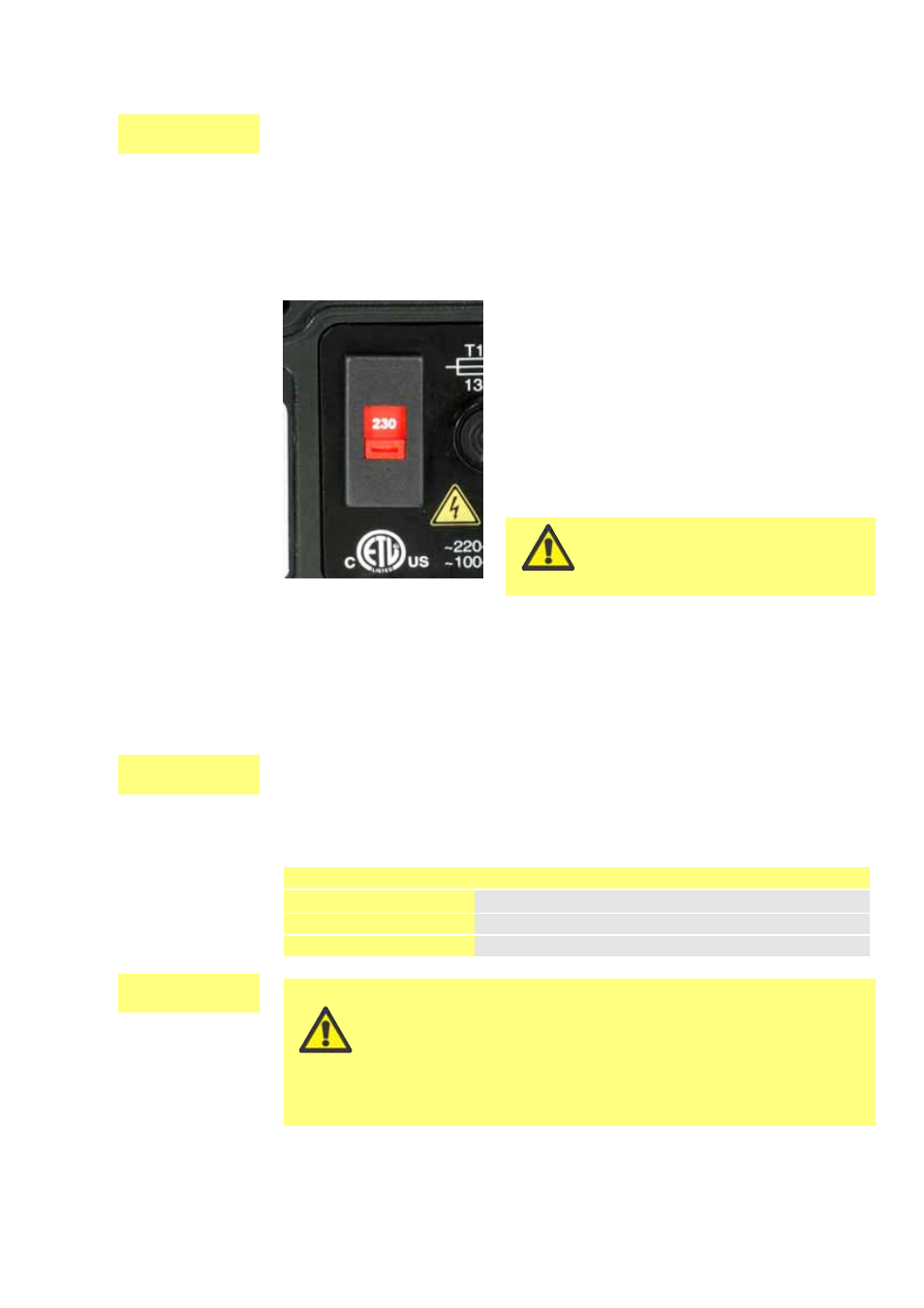

El selector de voltaje va montado en la placa de
conmutación en la parte posterior de la bomba,
protegido del agua por el módulo 620N (620DuN). El
módulo se tiene que desmontar para poder acceder a
la placa de conmutación. Véase la sección 20.1,
Retirada y reposición del módulo estanco 620N. Ajuste
el selector de voltaje a 115 V para redes de 100-120 V
50/60 Hz y a 230 V para redes de 200-240 V 50/60 Hz.
Verifique siempre el conmutador selector de voltaje
antes de conectar la alimentación de red. Establezca
una conexión apropiada a una red monofásica de
suministro eléctrico.
Cable de alimentación: La bomba viene equipada con un casquillo para paso de
cable y aproximadamente 2,8 m de cable de alimentación. El cable para Europa
cumple con el código armonizado H05RN-F3G0.75 si se utiliza en combinación con
nuestro casquillo (código SL0128), que es apto para recubrimientos de cables con un
diámetro exterior de 4-7 mm. El cable para América del Norte es del tipo SJTOW 105C
3-18AWG VW-1 si se utiliza en combinación con nuestro casquillo (código SL0123),
que es apto para recubrimientos de cables con un diámetro exterior de 7-9 mm.
Los cables de alimentación de las bombas con la especificación NEMA 4X van
equipados con el enchufe de red normal en EE. UU. Las bombas con la especificación
IP66 se suministran sin enchufe. El cableado de un enchufe de corriente lo deberá
llevar a cabo un personal debidamente preparado y cualificado.
Códigos de los conductores
Europa América del Norte
línea marrón negro
neutro azul blanco
tierra verde y amarillo verde
El conmutador de selección de voltaje no se ve cuando
está montado el módulo estanco 620N. No ponga en
marcha la bomba a menos que haya comprobado que está
ajustada para funcionar con la alimentación eléctrica de la
que dispone, desmontando el módulo e inspeccionando el
conmutador, y luego volviendo a montar el módulo. Véase la
sección 20.1, Retirada y reposición del módulo estanco 620N.
En aplicaciones con un ruido eléctri -
co excesivo, recomendamos utilizar
suspresores de sobretensión de
alimentación convencionales.
