6.2.2
Vista interior

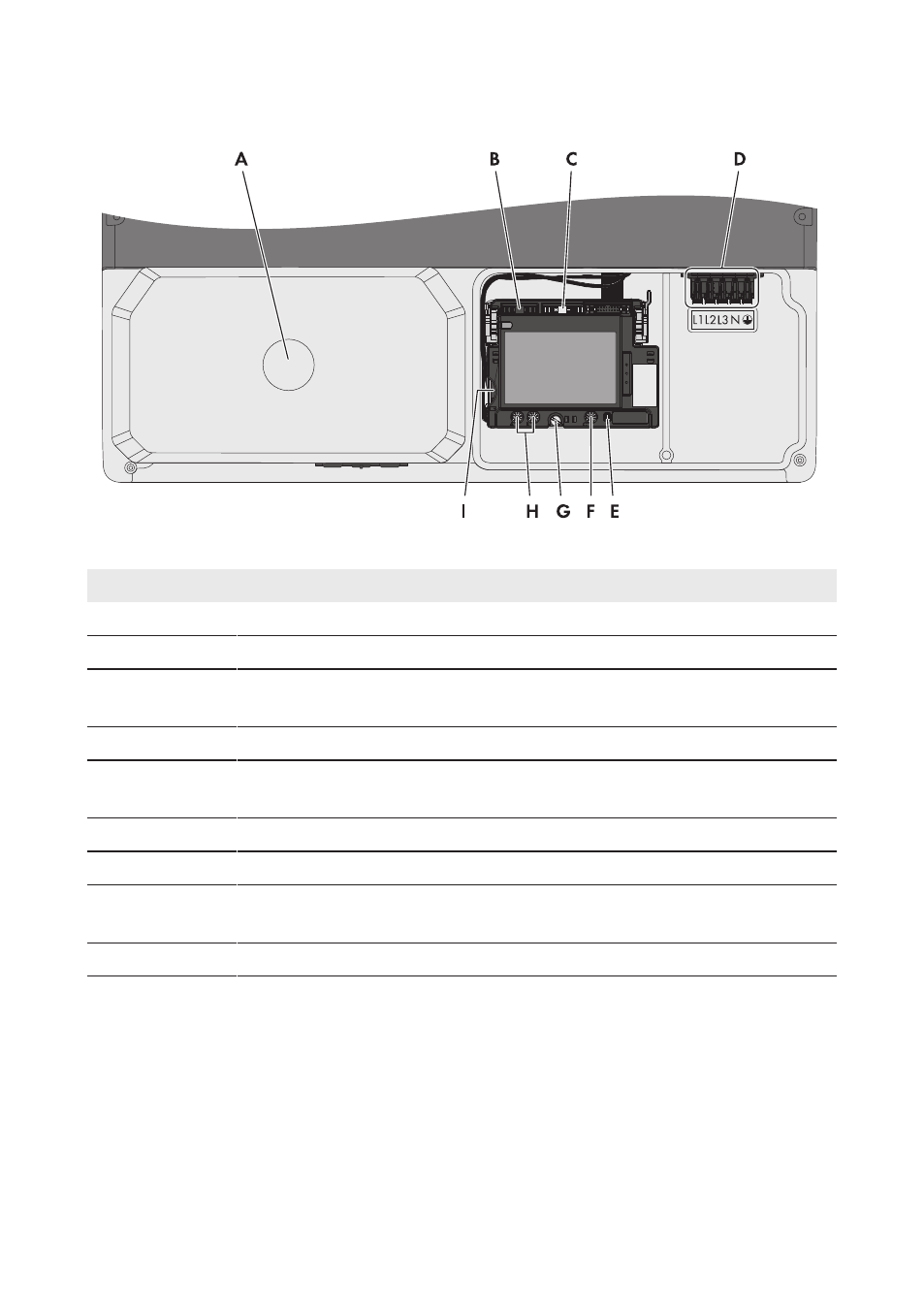

Imagen 6: Áreas de conexión del interior del inversor
Posición
Denominación
A
Cubierta de protección de CC
B
Hembrilla para conectar el relé multifunción
C
Hembrilla para conectar la interfaz de comunicación para RS485 o Speedwi-
re/Webconnect
D
Caja de bornes para conectar el cable de CA
E
Ranura del jumper para ajustar provisionalmente el idioma de la pantalla en
inglés (para el servicio técnico)
F
Interruptor giratorio C para ajustar la NetID
G
Tornillo para soltar y levantar la pantalla
H
Interruptores giratorios A y B para ajustar el registro de datos nacionales y el
idioma de la pantalla
I
Ranura para tarjeta SD
6.3
Conexión de CA
6.3.1
Requisitos para la conexión de CA
Requisitos para el cableado:
☐ Diámetro exterior: 14 mm … 25 mm
☐ Sección del conductor:1,5 mm² … 16 mm²
☐ Sección del conductor máxima con virola: 10 mm²
