SMA Solar Technology AG 5 Montaje
Instrucciones de instalación FANKIT01-IA-es-12 13

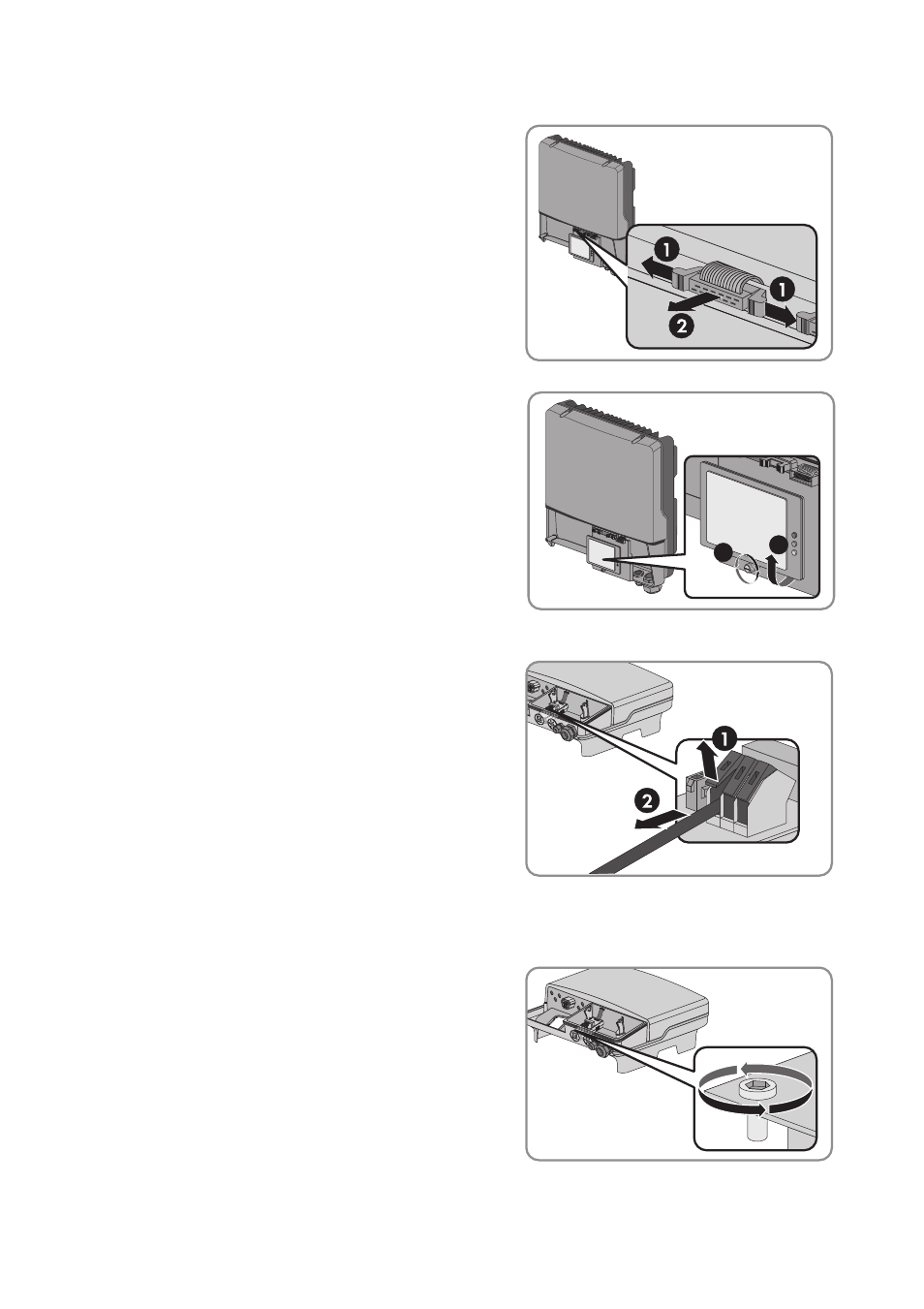

3. Tire hacia afuera de la palanca de cierre de la
hembrilla izquierda de la pantalla y retire el
conector del cable plano.
4. Afloje el tornillo de la pantalla y pliéguela hacia
arriba hasta que encaje.
5. Si los bornes están ocupados, retire el cable de conexión del inversor:
• Pliegue hacia arriba los bornes y extraiga los
conductores. Consejo: Anote el orden de los
conductores conectados. Esto facilitará la
conexión al relé multifunción en el módulo de
control.
• Retire el cable de conexión por el racor atornillado para cables del inversor. Suelte un poco
la tuerca de unión.
6. Afloje los tornillos del relé multifunción preinstalado
con una llave Allen de ancho 3.
7. Retire el relé multifunción del inversor.
