15. Pliegue hacia arriba la pantalla y apriete el tornillo
con la mano.
16. Cierre el inversor y vuelva a ponerlo en funcionamiento (consulte las instrucciones de
instalación del inversor).
5.2 Sunny Boy 7000/7700TL-US
5.2.1 Vista general de la zona de montaje

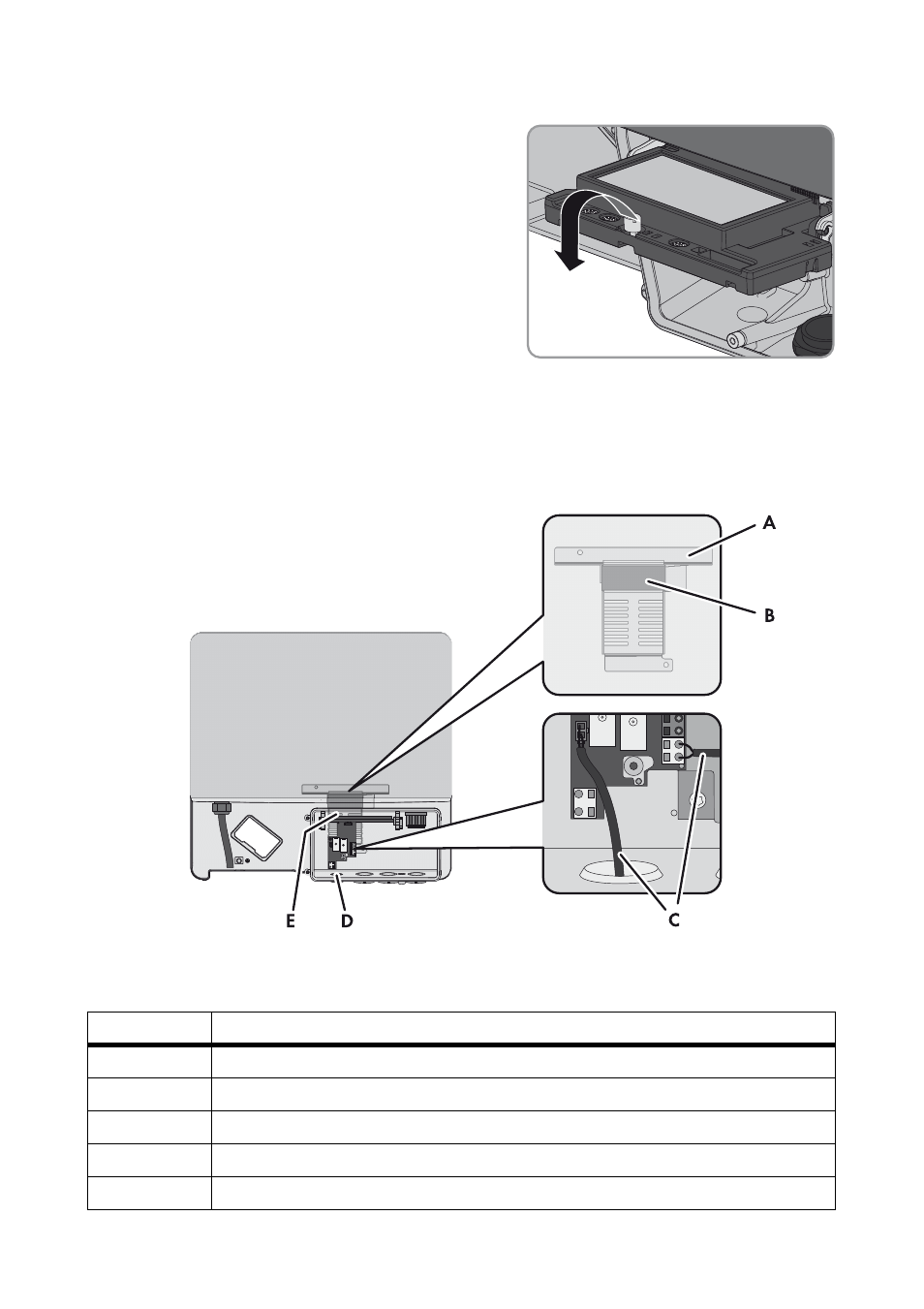

Imagen 4: Zona de montaje dentro y detrás del inversor con la tapa inferior de la carcasa abierta y con la
pantalla plegada hacia arriba
Posición Denominación
A Rejilla del ventilador en la parte posterior del inversor
B Ventilador en la parte posterior del inversor
C Recorrido del cable
D Abertura en la carcasa para la conexión del equipamiento adicional de ventilador
E Lugar de montaje del módulo de control
