SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento BatFuse-BE-es-30 15
6.3 Conexión del Sunny Island Charger

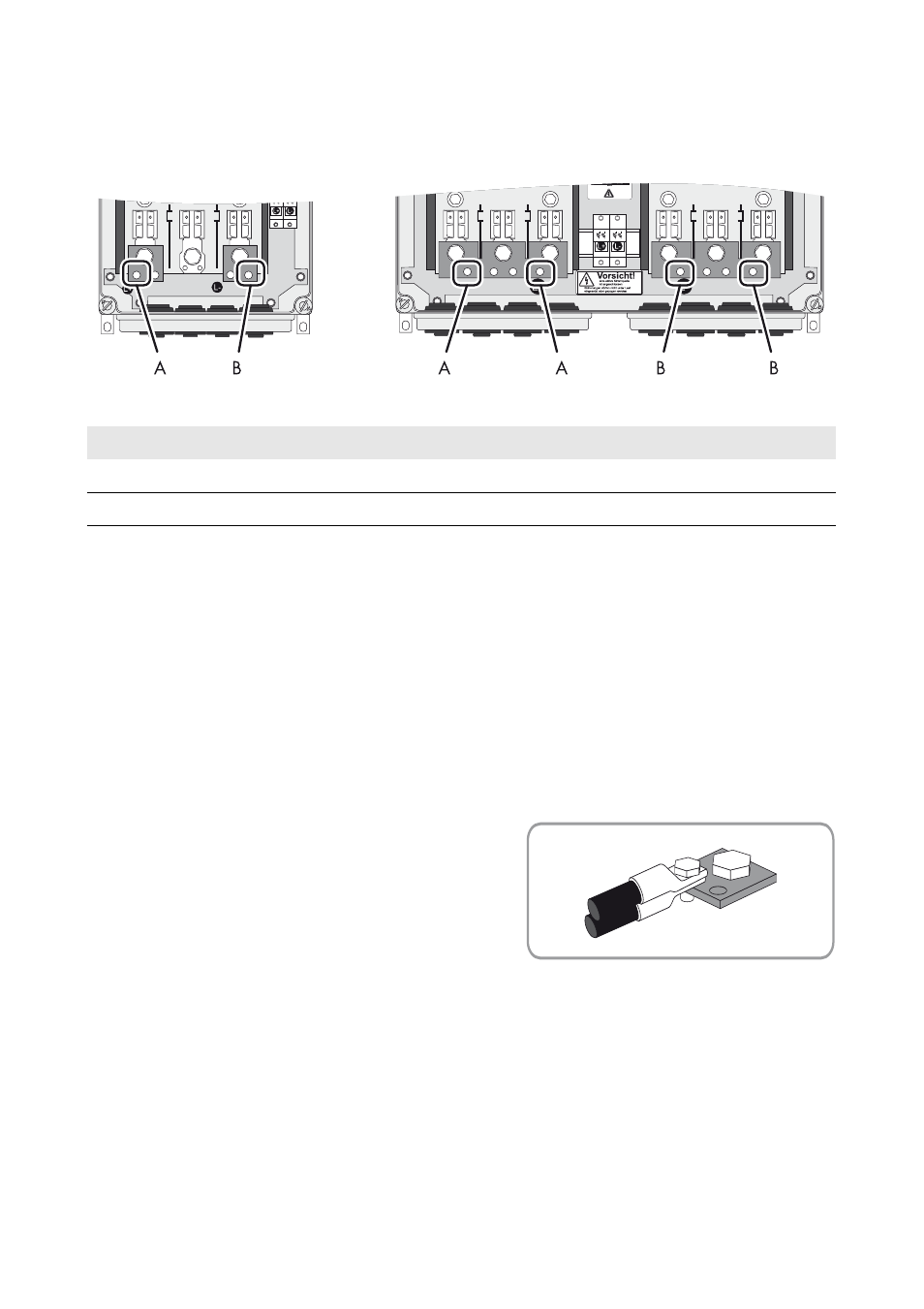

Imagen 6: Vista general de las conexiones
Requisitos para el cableado:
☐ Sección del conductor: máximo 16 mm²
☐ Diámetro exterior: 9 mm … 16 mm
☐ Terminales de cable M8, 16 mm de anchura máxima
☐ Material del conductor: cobre
Procedimiento:
1. Instale los terminales de cable en los cables de CC+ y CC − del Sunny Island.
2. En el lado de la batería, perfore los conectores de doble membrana de menor diámetro desde
fuera con un objeto punzante.
3. Introduzca el cable de CC+ del Sunny Island
Charger en el BatFuse a través de los conectores
de doble membrana y conéctelo a la conexión L+
(par de apriete: 4,0 Nm … 5,7 Nm). Conecte
siempre dos Sunny Island Charger a una conexión.
4. Introduzca el cable de CC − del Sunny Island
Charger en el BatFuse a través de los conectores
de doble membrana y conéctelo a la conexión L − (par de apriete: 4,0 Nm … 5,7 Nm).
Conecte siempre dos Sunny Island Charger a una conexión.
Posición Denominación
A Conexión L+
B Conexión L −
