SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 485PB-SB-NR-IES101311 9

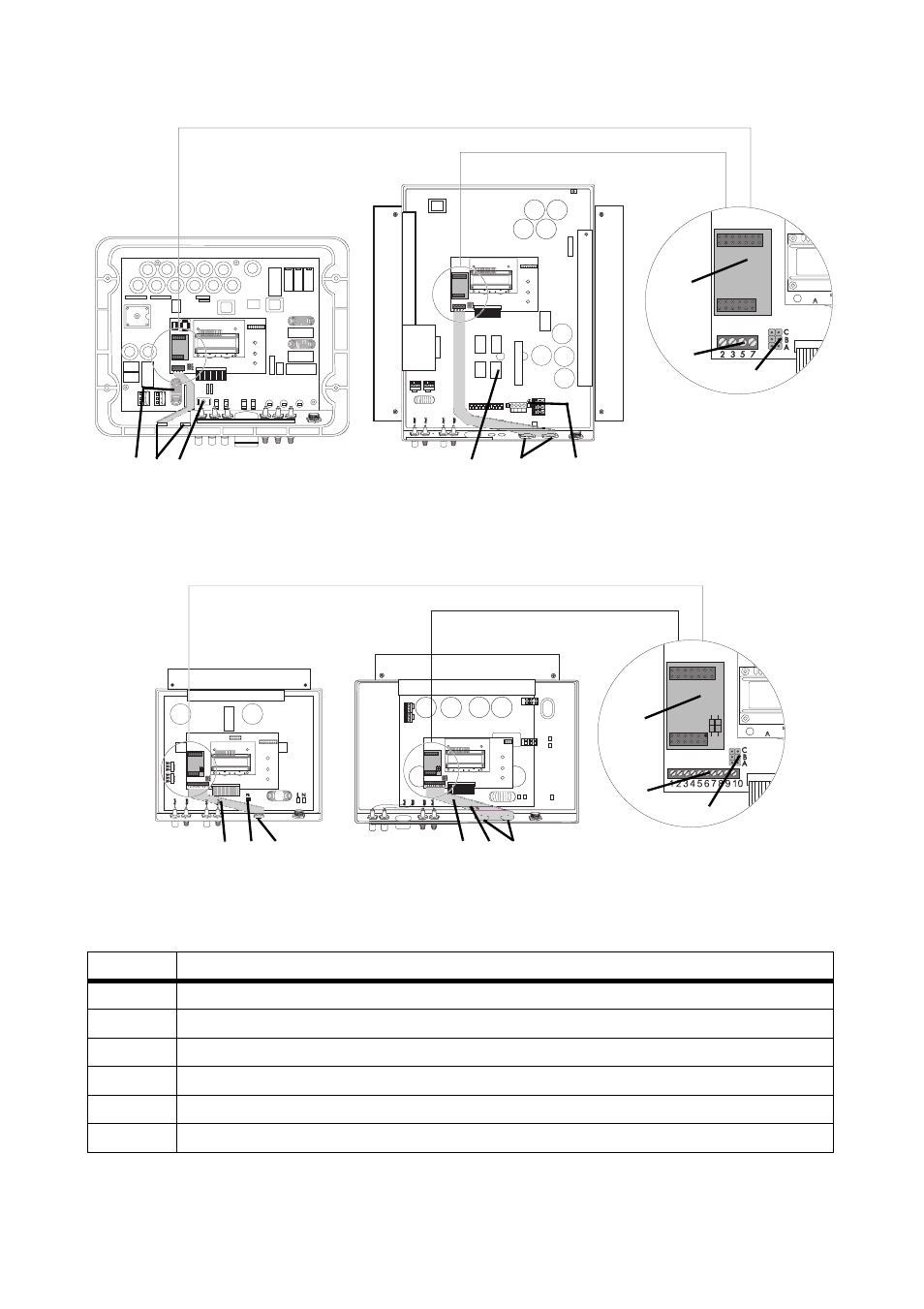

Para un inversor del tipo SWR
SB/WB 3300, SB/WB 3800 SB 3300TL(HC), SB 4200TL(HC), SB 5000TL(HC)(W)
SWR 700 SWR 1100 (E) (LV), SWR 1700 (E),
SWR 2000, SWR 2500, SWR 3000
Posición Denominación
A
Conexión para la interfaz
B Bornes roscados para la conexión de los cables de comunicación
C Conexión para el puente
D Recorrido del cable (área gris)
E Orificios de la carcasa en la parte inferior del inversor
F Lengüeta de contacto a tierra (PE)
D E F D E F
A
B
C
D F E D F E
A
B
C
