Conexión eléctrica SMA Solar Technology AG
10 485PB-SMC-NR-IES082310 Instrucciones de instalación

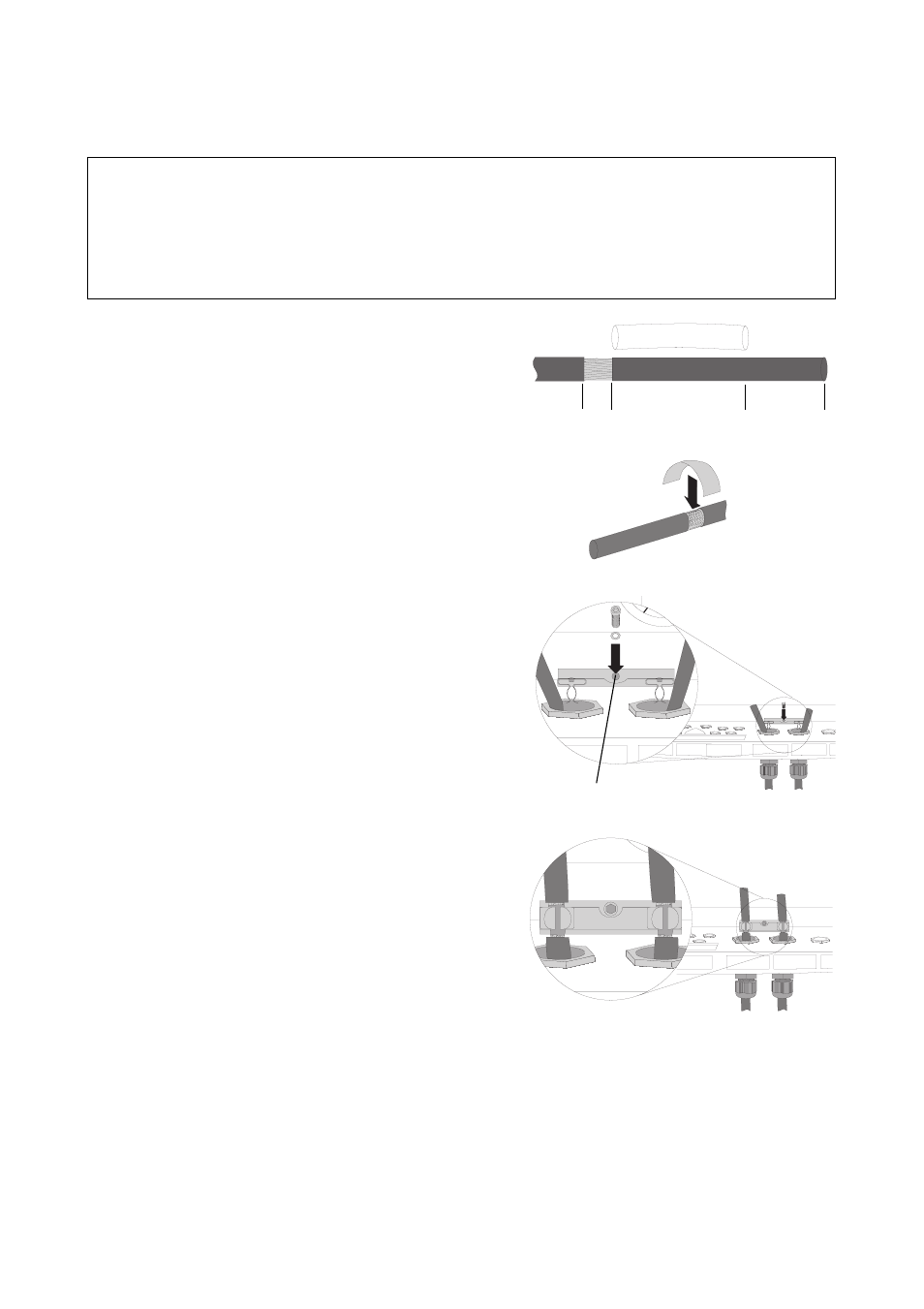

Preparar el cable para el terminal de pantalla
5. Calcule 4 cm más la longitud del tubo de sili-cona
desde el extremo del cable y retire aprox. 1,5 cm
del revesti-miento del cable.
6. Aplique una lámina adhesiva conductiva
alrede-dor de la parte pelada del cable.
Ahora el cable ya está listo para el terminal de pantalla.
Montaje del terminal de pantalla
7. Lleve el cable al inversor a través del racor
atornillado.
8. Atornille el terminal de pantalla con el tornillo y la
aran-dela de contacto en el dispositivo de
enroscado (F) para el terminal de pantalla del
inversor.
9. Inserte la parte pelada del cable en el terminal de
pantalla.
Con esto queda montado el terminal de pantalla.
Tendido de cables en el inversor
10. Enrosque la tuerca de unión del racor atornillado
para fi-jar el cable.
¡PRECAUCIÓN!
El inversor puede resultar dañado por restos metálicos o de cable en la carcasa.
• Realice los siguientes pasos en el exterior del inversor, para que no puedan caer
restos metálicos del apantalla-miento o del cable en el inversor abierto.
1,5 cm 4 cm
F
