SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SI_TDBOX-IA-spa-IUS122211 35
6.2.4 Vista general del sistema

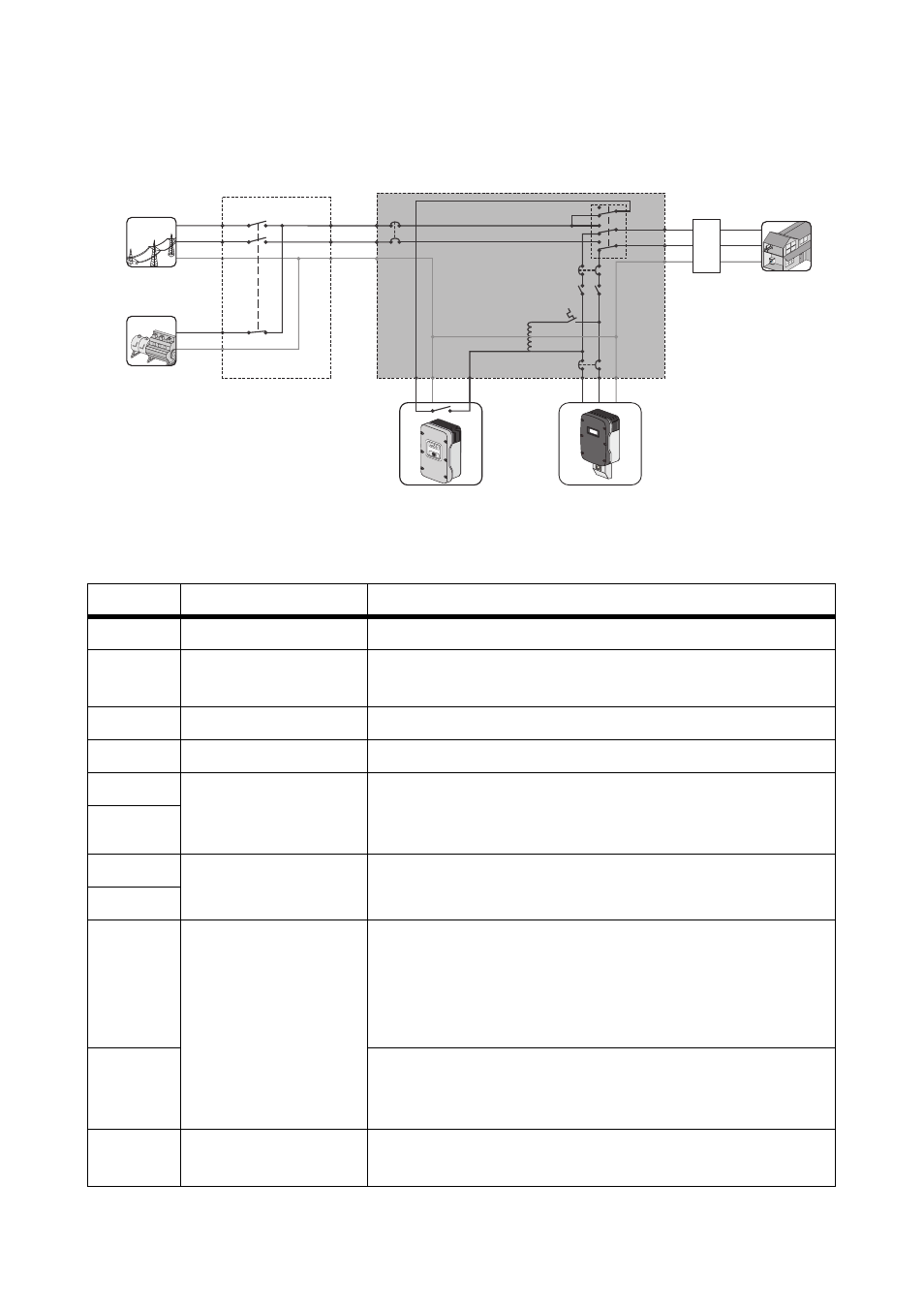

Figura 16: Esquema general del sistema Smartformer
Posición Denominación Explicación
"T1" Autotransformador Consulte el capítulo 4.2 “Autotransformador”, página 17
"Q1" Protección contra
sobrecargas Consulte el capítulo 4.6 “Protección contra sobrecargas”,
página 20
"Q2" Relé de deslastre Consulte el capítulo 4.4 “Relé de deslastre”, página 18
"Q3" Interruptor de puenteo Consulte el capítulo 4.3 “Interruptor de puenteo”, página 18
"F2" Disyuntor de dos polos Cuando el interruptor de puenteo está en posición "I ON",
"F2" y "F3" aseguran el abastecimiento de los equipos
consumidores.
"F3"
"F4" Disyuntor de dos polos "F4" y "F5" aseguran el abastecimiento del inversor
fotovoltaico.
"F5"
"F6"
Disyuntor de dos polos Cuando el interruptor de puenteo está en posición "II ON", "F6"
asegura el abastecimiento de los equipos consumidores y del
generador.
Cuando el interruptor de puenteo está en posición "I ON", "F6"
asegura el abastecimiento de la salida AC 2 de Sunny Island.
"F7" Cuando el interruptor de puenteo está en posición "II ON",
"F7" asegura el abastecimiento de los equipos consumidores
y del generador.
ATS Automatic Transfer
Switch Dispositivo automático de conmutación: no incluido en la
entrega
L1
L2
N
L
N
L1
L2
N
L/AC2 N L/AC1 L1 L2 N
L/L1
N
L2
F7
F6
F2 F3
F4 F5
Q3
Q2
Q1
T1
Distribución
secundaria
de CA
Equipo
consumidor
SMARTFORMER
Red pública
Generador
Sunny Island Inversor
fotovoltaico
ATS
