SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación MC-BOX-36-IA-IES105010 23
5.3.2 Conexión de consumidores
Las fases L1, L2 y L3 se introducen en la Multicluster Box a través de seccionadores de fusibles. Los
fusibles son necesarios para proteger el cable de salida contra sobrecargas. Tenga en cuenta que
la corriente del Sunny Island, de la instalación fotovoltaica y del generador podrán sumarse. En
función del tipo de tendido del cable y de las condiciones de instalación, determine la fuerza
necesaria de los fusibles e inserte los cartuchos de fusible que correspondan.
Procedimiento para la conexión
1. Introduzca los cables en la Multicluster Box (véase capítulo 5.2 "Introducción de cables"
(Página 20)).

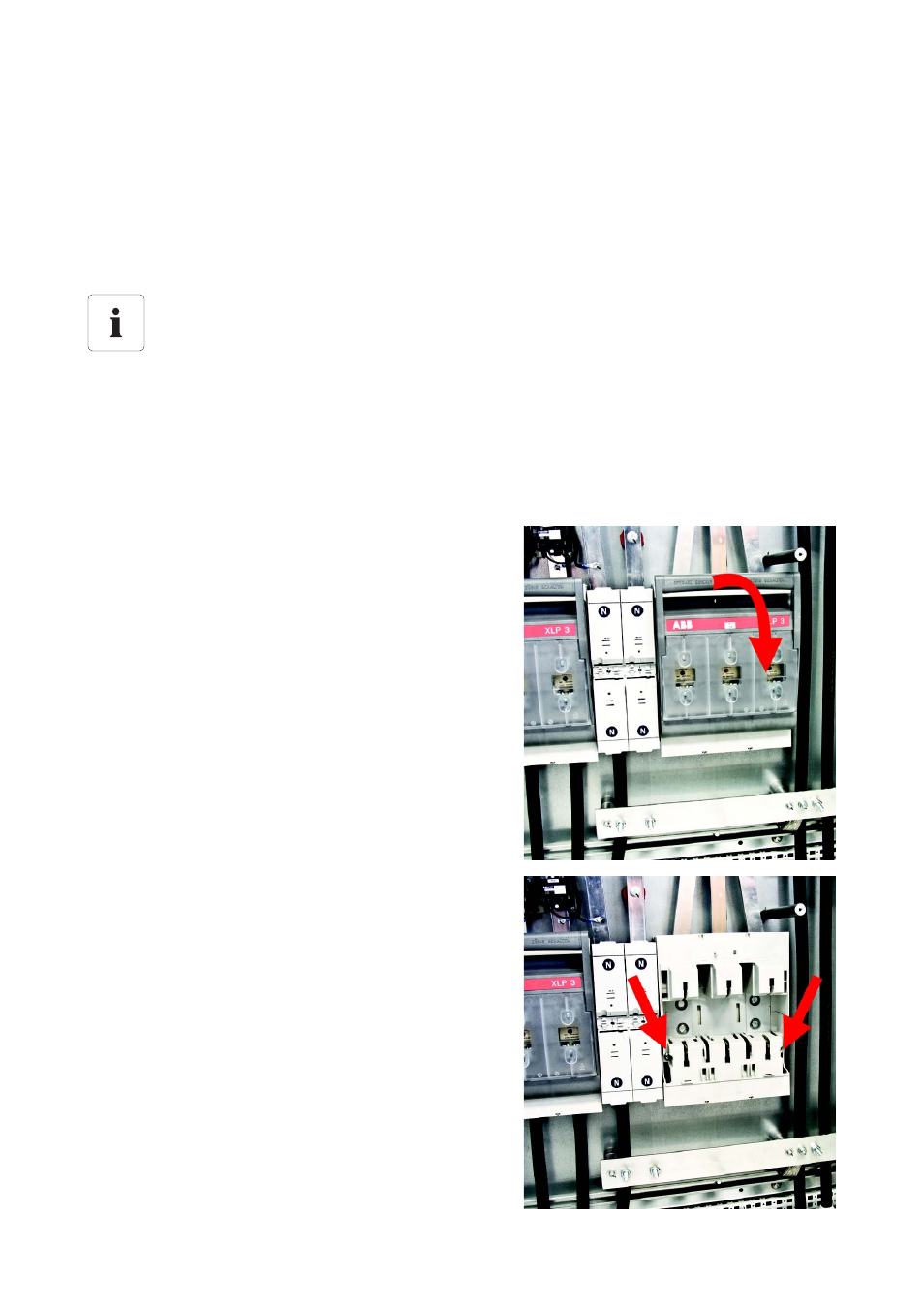

2. Baje el asa del portafusibles.
3. Levante el portafusibles por el anclaje con las dos
manos y extráigalo.
4. Afloje los tornillos de la cubierta de los bornes de
conexión L1, L2 y L3 y retire la cubierta.
Protección del cable
La Multicluster Box no sustituye la distribución para los consumidores. Instale una
distribución con interruptor automático entre Multicluster Box y consumidores, así como un
interruptor diferencial, para asegurar y desconectar los consumidores. Para ello, tenga en
cuenta todas las normas y directivas vigentes en el lugar de la instalación.
