3. Marque los cables con ayuda de los adhesivos suministrados para identificar a qué cable ha asignado los
conectores hembra y los contadores de energía.
Conexión de contadores de energía con interfaz S0
1. Pele 4 cm del cable.
2. Si existe, acorte el apantallamiento del cable a 5 mm. Doble hacia atrás el trozo sobrante del
apantallamiento del cable por encima del revestimiento del cable.
3. Recorte los conductores que no sean necesarios hasta el revestimiento del cable.
4. Pele 6 mm de los conductores.
5. Desbloquee las hembrillas del conector de cuatro polos con un
destornillador e inserte los conductores en las patillas 1 y 2 del conector.
6. Anote los colores de los conductores:
7. Conecte el conector de cuatro polos al conector hembra que esté asignado
al contador de energía. Inserte el conector de cuatro polos en la fila de
patillas inferior.
8. Conecte el extremo del cable al contador de energía. Tenga en cuenta la polaridad de los conductores.
9. Marque los cables con ayuda de los adhesivos suministrados para identificar a qué cable ha asignado los
conectores hembra y los contadores de energía.
10. Anote los impulsos S0 por kWh de cada contador de energía. De esta forma facilita la configuración del
contador en el Sunny Portal.
Requisitos:
☐ La planta fotovoltaica debe estar en marcha.
– Debe ajustarse la misma NetID en todos los equipos con BLUETOOTH y estos deben estar en marcha.
– Los equipos con Speedwire deben estar conectados al Sunny Home Manager a través de un
rúter/conmutador y deben estar en marcha.
– En equipos con Speedwire e interfaz BLUETOOTH integrada, la NetID debe ajustarse en 0.
☐ Aquellos equipos que se comuniquen con el Sunny Home Manager mediante un protocolo de intercambio
de datos deben estar conectados con el Sunny Home Manager a través de un rúter/conmutador en la red
local.
☐ Debe estar activado el DHCP en el rúter (consulte las instrucciones del rúter). Si su rúter no es compatible
con DHCP, utilice el Sunny Home Manager Assistant (consulte el capítulo 8 “LOCALIZACIÓN DE FALLOS”,
página 2).
Patilla
Conector de cuatro polos para
Medidor de
consumo de
corriente de la red Contador de inyección
fotovoltaica Contador de generación
fotovoltaica
1 (SO‒)
2 (SO+)
Contador de energía Conector hembra
Medidor de consumo de corriente de la red Meter 1
Contador de inyección fotovoltaica Meter 2
Contador de generación fotovoltaica Meter 3
6 PUESTA EN MARCHA
1

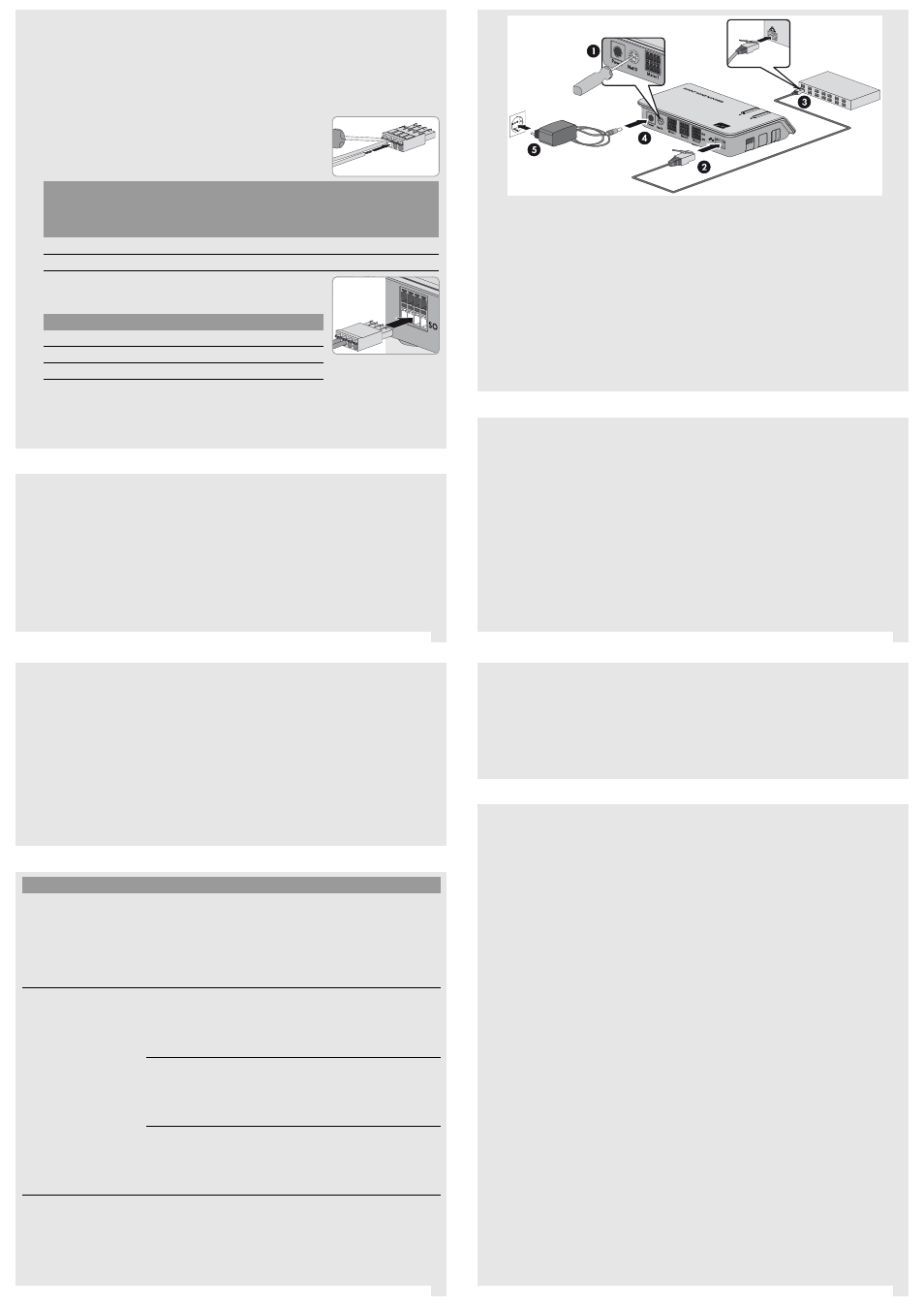

Procedimiento:
1. En el Sunny Home Manager, mueva la flecha del interruptor giratorio NetID a la NetID de la planta
fotovoltaica con un destornillador (ancho de hoja: 2,5 mm).
2. Conecte el cable de red a la conexión de red del Sunny Home Manager.
3. Conecte el otro extremo del cable de red al rúter.
4. Enchufe el conector de CC de la fuente de alimentación enchufable al conector hembra Power del
Sunny Home Manager.
5. Enchufe la fuente de alimentación enchufable a la toma de pared. Consejo: De manera alternativa a la
fuente de alimentación enchufable, puede suministrar tensión al Sunny Home Manager mediante una
fuente de alimentación para carril DIN (consulte las instrucciones de instalación del Sunny Home Manager
en el CD).
☑ El led de estado del Sunny Home Manager se ilumina primero en rojo y, a continuación, parpadea en rojo.
Después de unos 2 minutos, el led de estado parpadea alternativamente en verde y naranja.
✖ ¿El led de estado parpadea continuamente en rojo?
• Consulte la localización de fallos (consulte el capítulo 8, página 2).
El Sunny Portal sirve de interfaz de usuario del Sunny Home Manager. Por esta razón debe registrar el
Sunny Home Manager en el Sunny Portal.
Requisitos:
☐ Se ha puesto en marcha la planta (consulte el capítulo 6 “PUESTA EN MARCHA”, página 2).
☐ El led de estado del Sunny Home Manager parpadea alternativamente en verde y naranja.
Para el registro necesitará estos datos de la placa de características del Sunny Home Manager:
☐ Clave de registro del Sunny Home Manager (“Registration ID”)
☐ Número de serie del Sunny Home Manager (“Serial Number”)
Enchufes inalámbricos de SMA
Si dispone de enchufes inalámbricos de SMA, conéctelos a la toma de pared y ajuste la NetID de la planta
fotovoltaica (consulte las instrucciones de instalación del Sunny Home Manager en el CD). De esta forma puede
registrar los enchufes inalámbricos de SMA al mismo tiempo que el Sunny Home Manager.
Inicio del asistente de configuración de plantas
El asistente de configuración de plantas le guiará en el registro de su planta con Sunny Home Manager en el
Sunny Portal.
7 REGISTRO EN EL SUNNY PORTAL
Procedimiento:
1. Acceda a www.SunnyPortal.com y seleccione [Asistente de configuración de plantas].
O
Acceda a www.SunnyPortal.com/Register.
☑ Se abre el asistente de configuración de plantas.
2. Seleccione [Siguiente].
☑ Se abre la página Registro de usuarios.
3. Siga las indicaciones del asistente de configuración de plantas.
4. Una vez completado el registro, efectúe otros ajustes en el Sunny Portal (consulte las instrucciones de uso
del Sunny Portal para el Sunny Home Manager en el CD):
• Configure el enchufe inalámbrico de SMA.
• Introduzca las propiedades de los strings.
• Ajuste del objetivo de optimización.
• Configure la monitorización de la planta.
Utilización del Sunny Home Manager Assistant
El Sunny Home Manager Assistant le ayuda a configurar el Sunny Home Manager para su red en el caso de
que el Sunny Home Manager no se conecte automáticamente al Sunny Portal. Además, con el
Sunny Home Manager Assistant podrá consultar el estado actual de conexión al Sunny Portal,
las configuraciones de red y los dispositivos BLUETOOTH conectados. También podrá guardarlos en el archivo
de registro. En caso de avería, el Servicio Técnico de SMA puede analizar el archivo y evaluar los problemas.
8 LOCALIZACIÓN DE FALLOS
Error Causa y solución
El led de estado del
Sunny Home Manager
parpadea continuamente en
rojo. Probablemente no esté activado el DHCP de su rúter o el rúter no sea
compatible con DHCP o en su red haya un servidor proxy.
Solución:
• Si es posible, active el DHCP del rúter.
Si el rúter no es compatible con DHCP o si en su red hay un servidor
proxy, utilice el Sunny Home Manager Assistant
(consulte la página 2).
Aunque ha introducido el
número de serie correcto, el
asistente de configuración de
plantas no encuentra ningún
Sunny Home Manager. Probablemente el Sunny Home Manager no esté conectado al rúter
correctamente.
Solución:
• Compruebe que el Sunny Home Manager esté correctamente
conectado al rúter.
Probablemente el Sunny Home Manager no reciba tensión eléctrica.
En este caso, todos los leds del Sunny Home Manager están apagados.
Solución:
• Conectar la alimentación de tensión del Sunny Home Manager
(consulte el capítulo 6 “PUESTA EN MARCHA”, página 2).
Probablemente el registro se haya iniciado en un momento anterior sin
haberse completado.
Solución:
• Restablezca completamente el Sunny Home Manager (consulte las
instrucciones de instalación del Sunny Home Manager en el CD).
Procedimiento:
1. Conecte el ordenador con un cable de red al rúter al que también esté conectado el
Sunny Home Manager.
2. Inserte el CD enviado en el reproductor de CD de su ordenador.
O
Descargue el Sunny Home Manager Assistant que corresponda al sistema operativo de su ordenador
(encontrará el archivo de instalación en www.SMA-Solar.com).
3. Haga doble clic para iniciar el Sunny Home Manager Assistant.
4. Siga las indicaciones del Sunny Home Manager Assistant.
Si surge algún problema técnico con nuestros productos, póngase en contacto con el Servicio Técnico de SMA.
Para ayudarle de forma eficaz, necesitamos que nos facilite estos datos:
• Números de serie y paquetes de software del Sunny Home Manager y de los enchufes inalámbricos
de SMA
• Tipo de contador de energía
• Tipo de cabezal de lectura
SMA Ibérica Tecnología Solar, S.L.U.
Barcelona
Llamada gratuita en España: 900 14 22 22
Internacional: +34 902 14 24 24
9 CONTACTO
