SMA Solar Technology AG

Descripción del producto

Instrucciones de instalación

SWebBox20-IA-es-12

17

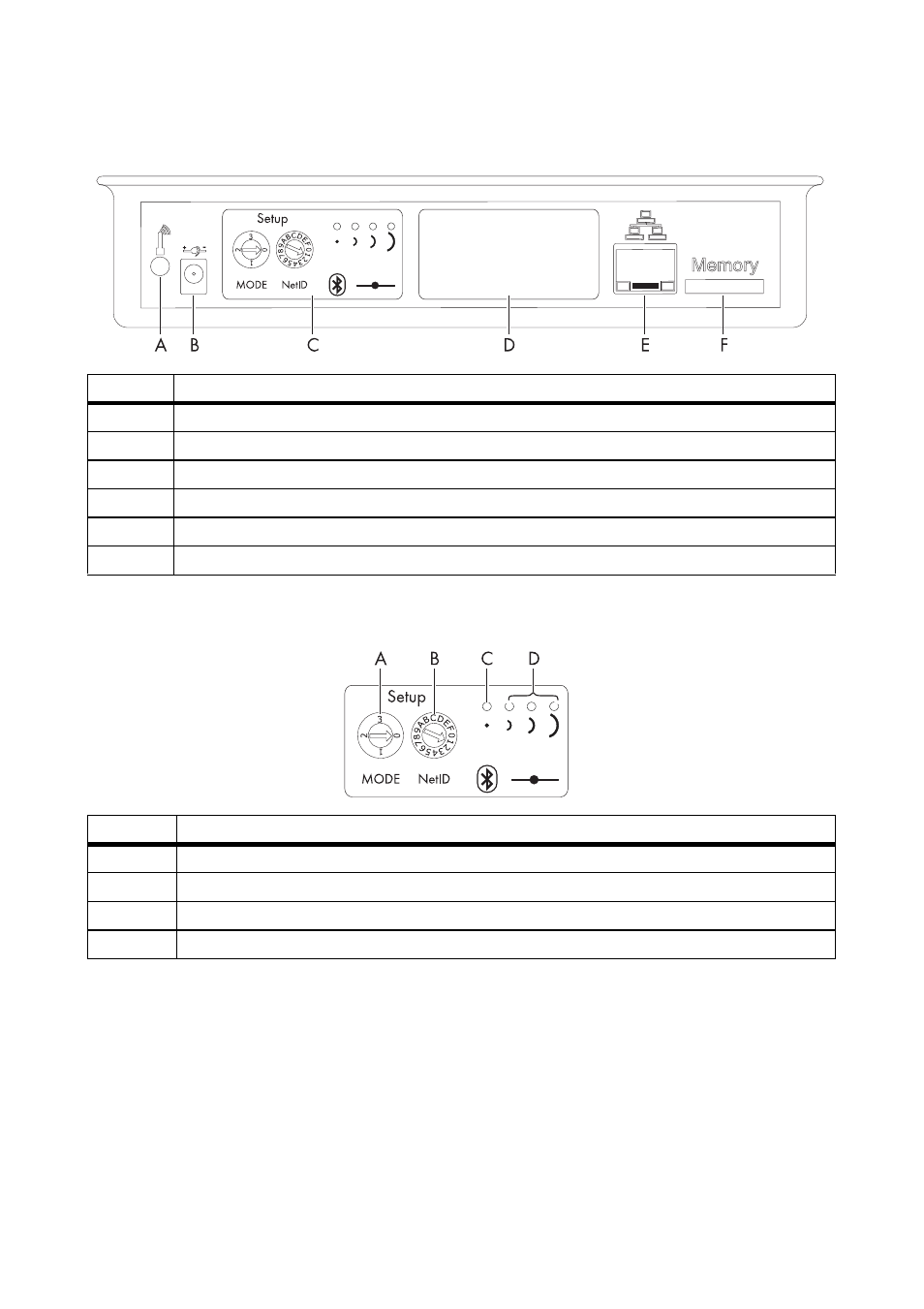

4.4 Vista general del área de conexión

4.5 Vista general del módulo Bluetooth

Posición Denominación
A

Conexión para el cable de antena GSM (no asignada)

B

Conexión para la fuente de alimentación enchufable

C

Módulo Bluetooth

D

Bahía de módulos (no asignada)

E

Conexión de red para ethernet de 10 / 100 MBit

F

Ranura para tarjetas SD

Posición Denominación
A

Interruptor giratorio “MODE”

B

Interruptor giratorio “NetID”

C

Led Bluetooth (azul)

D

Indicador de conexión (no asignado)
