5 Funciones de página, tabla y diagrama SMA Solar Technology AG
18 SPortal-WB-CLCON-BA-es-25 Instrucciones de uso
Funciones de diagrama:

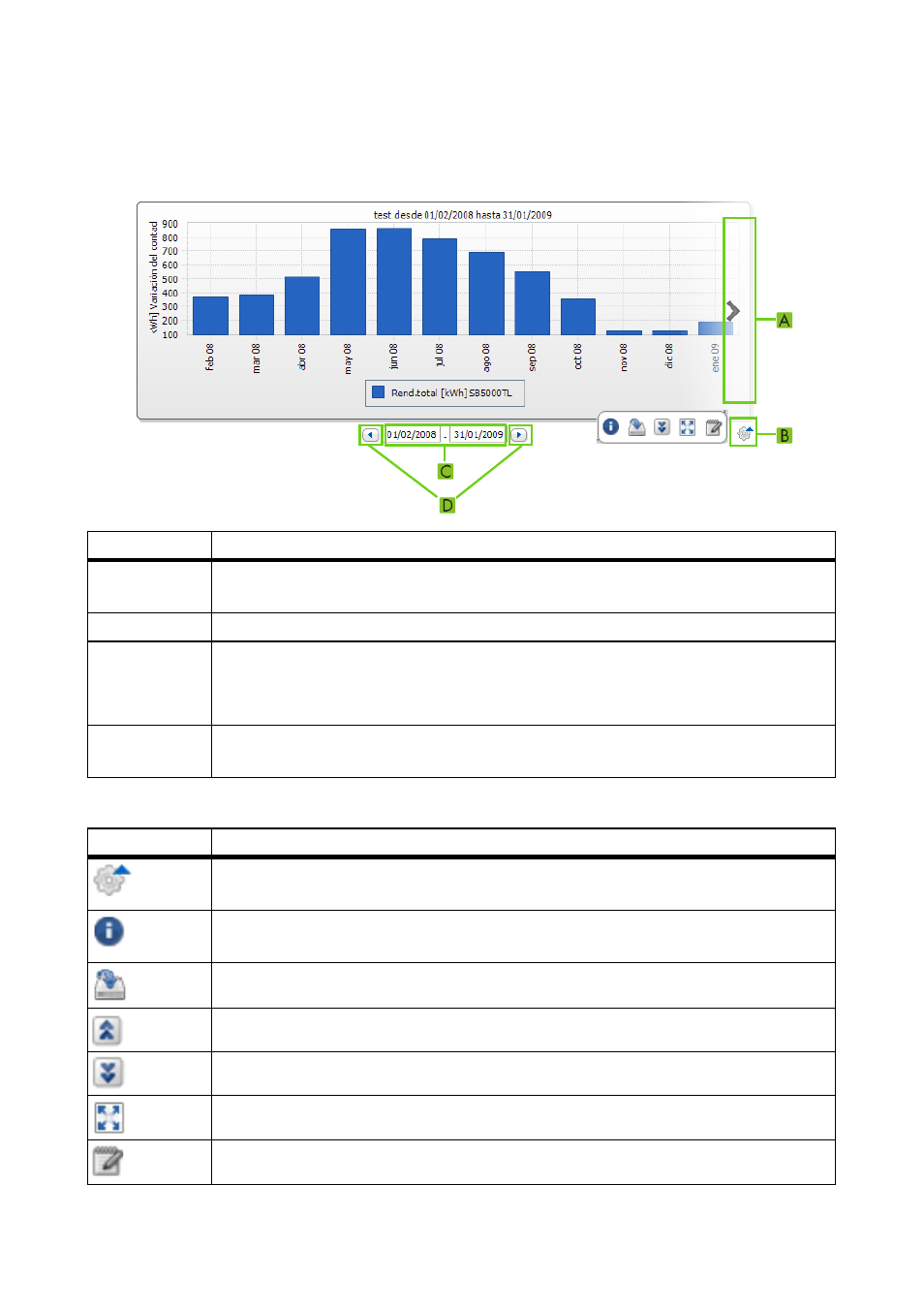

Las funciones se describen por medio del siguiente diagrama de ejemplo.
Botones para la edición de los diagramas:
Posición Significado
A En los bordes derecho e izquierdo del diagrama puede cambiar al período de
visualización siguiente o anterior, siempre y cuando existan datos.
B Abre otros botones para la edición del diagrama.
C Abre el calendario.
En el calendario es posible cambiar de mes y seleccionar el período de
visualización deseado mediante las flechas.
D Aquí puede cambiar los intervalos mostrados al período de visualización siguiente
o anterior.
Símbolo Significado
Abre el submenú con las opciones que se describen a continuación para el
diagrama.
Abre una ventana con vista de tabla de los valores del diagrama. Si no se abre la
ventana, consulte el capítulo 12 “Localización de fallos” (página 79).
Abre la ventana para guardar los datos en el formato configurado.
Muestra la leyenda.
Oculta la leyenda.
Muestra el diagrama ampliado a tamaño de pantalla completa.
Abre la configuración de página para la edición del diagrama.
