Conexión eléctrica SMA Solar Technology AG
10 Windsensor-IES101010 Instrucciones de instalación
5 Conexión eléctrica

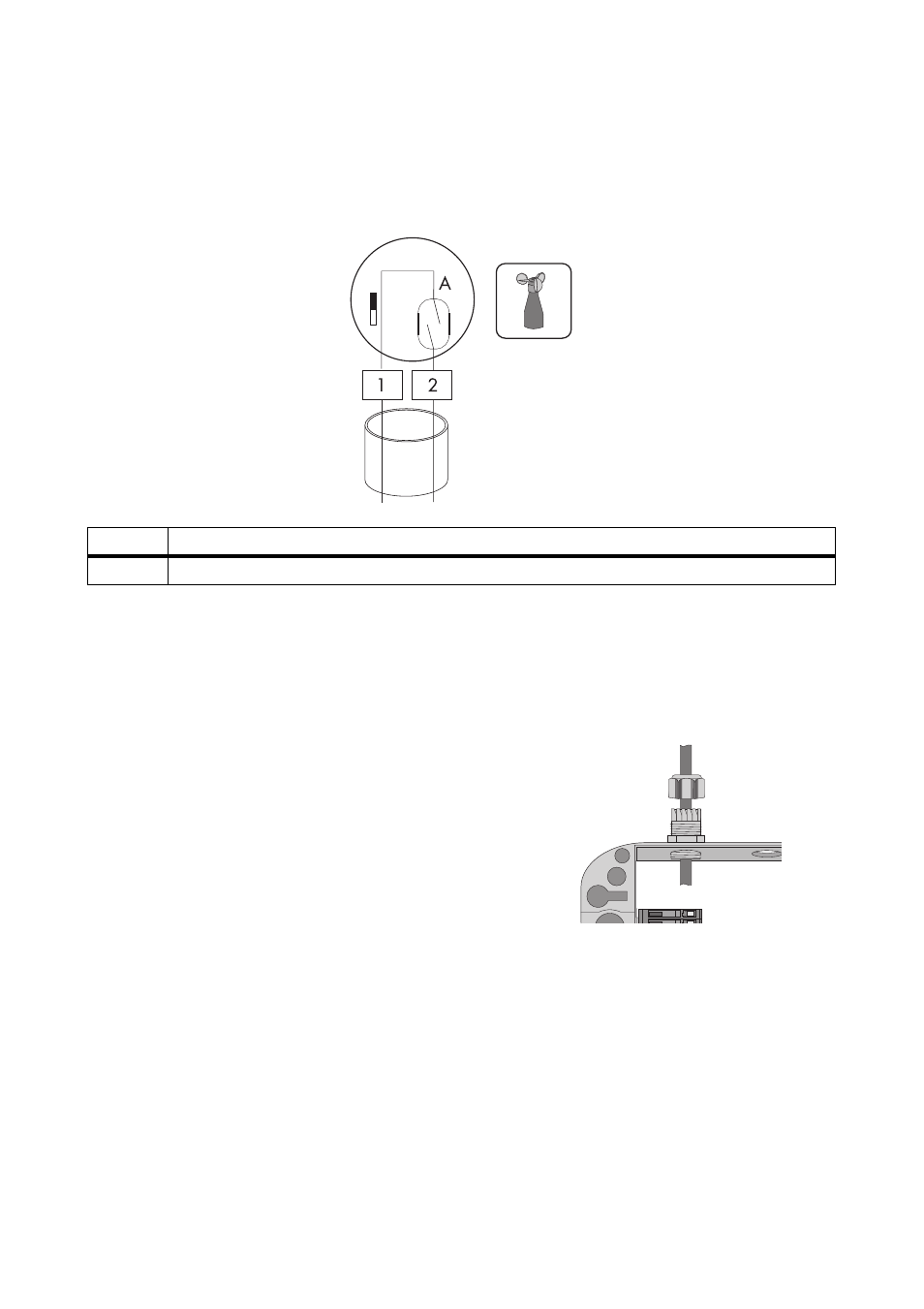

5.1 Diagrama de conexiones
5.2 Conexión del sensor a la Sunny SensorBox
1. Abra la Sunny SensorBox según se describe en las instrucciones de la misma.
2. Desenrosque la tuerca de unión del racor atornillado para cables situado en la parte superior
izquierda de la Sunny SensorBox y extraiga el tapón obturador.
3. Introduzca el cable del sensor por la tuerca de
racor y el racor atornillado para cables situado en
la parte superior izquierda en la Sunny SensorBox.
Posición Denominación
A
Sensor Reed
