Si su inversor está equipado con un dispositivo de comunicación, se puede transferir una variedad
de canales de medición y avisos para el diagnóstico.
Canal de medición Descripción
Conex. Red
Suma total de las conexiones a la red
E-total Suma total de la energía inyectada
Event-Cnt Número de eventos que se han producido
Fac Frecuencia de red
Fallo Denominación del fallo / error actual
h-On Suma total de horas de servicio
h-total Suma total de las horas de servicio en el modo de inyección a red
Iac Corriente de red
Ipv Corriente de CC
Modo Visualización del estado de funcionamiento actual
Número de serie Número de serie del inversor
Pac Potencia de CA emitida
Riso Resistencia del aislamiento de la instalación fotovoltaica antes de la
conexión a la red
Vac Tensión de red
Vpv Tensión fotovoltaica de entrada
Vpv-teórico Tensión nominal fotovoltaica
Su inversor se puede encontrar en distintos estados de funcionamiento. Estos se representan en
forma de avisos de estado y pueden variar según el tipo de comunicación.
Aviso Descripción
control red Monitorización de red.
Este aviso aparece durante la fase de arranque, antes de que el inversor esté
conectado a la red, principalmente por la mañana y por la noche, cuando la
irradiación es poca, o tras un fallo.
Defecto Defecto. Este aviso aparece por razones de seguridad y evita que el inversor se
conecte a la red. Informe a su instalador.
Derating Sobretemperatura en el inversor. El inversor reduce su potencia para que el
equipo no se sobrecaliente. Para evitar pérdidas de rendimiento innecesarias,
el diseño de la instalación fotovoltaica debe ser examinado. Informe a su
instalador.
esperando Las condiciones para la conexión (todavía) no se han cumplido.
Fallo Se ha detectado un fallo. Informe a su instalador.
MPP El inversor trabaja en modo MPP. MPP es la indicación estándar en el
funcionamiento bajo irradiación normal.
Off Grid El inversor se encuentra en el modo Island Mode. Este modo ha sido concebido
especialmente para el funcionamiento en una red aislada con un Sunny Island
como gestor del sistema.
offset Compensación del offset de la electrónica de medición.
Parada Interrupción del funcionamiento.
Riso Medición de la resistencia del aislamiento de la instalación fotovoltaica.
V-Const Funcionamiento de tensión constante.
¡PElIGrO!
Peligro de electrocución debido a las altas tensiones del inversor.
Aunque no haya tensiones desde fuera, en el inversor pueden aparecer todavía altas
tensiones. Los siguientes trabajos deberán ser realizados exclusivamente por instaladores
eléctricos cualificados:
• Instalación eléctrica
• Reparación
• Reequipamiento
¡AtENCIóN!
Peligro de lesiones al tocar la carcasa durante el funcionamiento.
Quemaduras en el cuerpo.
• Durante el funcionamiento tocar únicamente la tapa y el display.
¡PrECAUCIóN!
Hay sobretensión en el inversor si el lED amarillo parpadea 4 veces.
Destrucción del inversor.
• Informe a su instalador inmediatamente si el LED amarillo
parpadea y se visualiza el aviso de al lado en el display.
Manejo El display indica valores actuales de su instalación. Los valores
indicados se actualizan cada 5 segundos. El display se maneja dándole
golpecitos.
1 golpecito: Se activa la iluminación de fondo. La iluminación se
apaga automáticamente transcurridos 2 minutos.
Otro golpecito: El display pasa a la siguiente indicación.
2 golpecitos: la pantalla muestra la información relativa al tipo de
inversor, versión del firmware de los procesadores internos y norma del
país configurada de forma sucesiva.
Avisos del display
Funcionamiento Si el inversor se conecta a la red correctamente, después de aprox. 1
minuto, aparecerán los siguientes avisos alternadamente. Cada aviso
aparece durante 5 segundos, después el ciclo vuelve a empezar desde
el principio.
Energía generada durante el día actual
Estado de funcionamiento
Potencia inyectada momentánea
Tensión del generador fotovoltaico
Suma total de la energía inyectada
Suma total de las horas de servicio en el modo de inyección a red
Defecto En caso de fallo el inversor indica el estado "Defecto" y un aviso de
fallo. Informe a su instalador.
Se muestran los siguientes avisos:
Energía generada durante el día actual
Estado de funcionamiento "Defecto"
Estado de funcionamiento
Aviso de fallo
Valor de medición en el momento del fallo
Valor de medición actual (sólo se muestra si un valor de medición es el
responsable del fallo)
Sobretensión de CC
Hay una tensión de entrada de CC demasiado alta en el inversor.
Informe a su instalador inmediatamente.
Estado Denominación Función
Todos los
LED están
encendidos
Inicialización El inversor se inicializa.
Todos los
LED están
apagados
Desconexión La tensión de entrada de CC al inversor es
demasiado baja para inyectar.
El LED verde
permanece
encendido
Inyección a red El inversor inyecta en la red pública.
LED verde
parpadea
Esperando,
monitorización
de la red
El inversor monitoriza la red y espera a que la
tensión de CC alcance un nivel específico para
poder empezar a inyectar a la red.
Parada Interrupción del funcionamiento.
Derating Sobretemperatura en el inversor.
LED rojo
está
encendido
Fallo Hay un error de cortocircuito a tierra o uno de
los varistores con control térmico en el lado de
entrada de CC está defectuoso. Informe a su
instalador.
LED amarillo
permanece
encendido
Defecto El inversor ha pasado al estado de funcionamiento
"bloqueo permanente". Esto puede tener distintas
causas. Informe a su instalador.
LED amarillo
parpadea
Defecto El inversor indica un fallo. Esto puede tener
distintas causas. Informe a su instalador.
EStADOS DE lED

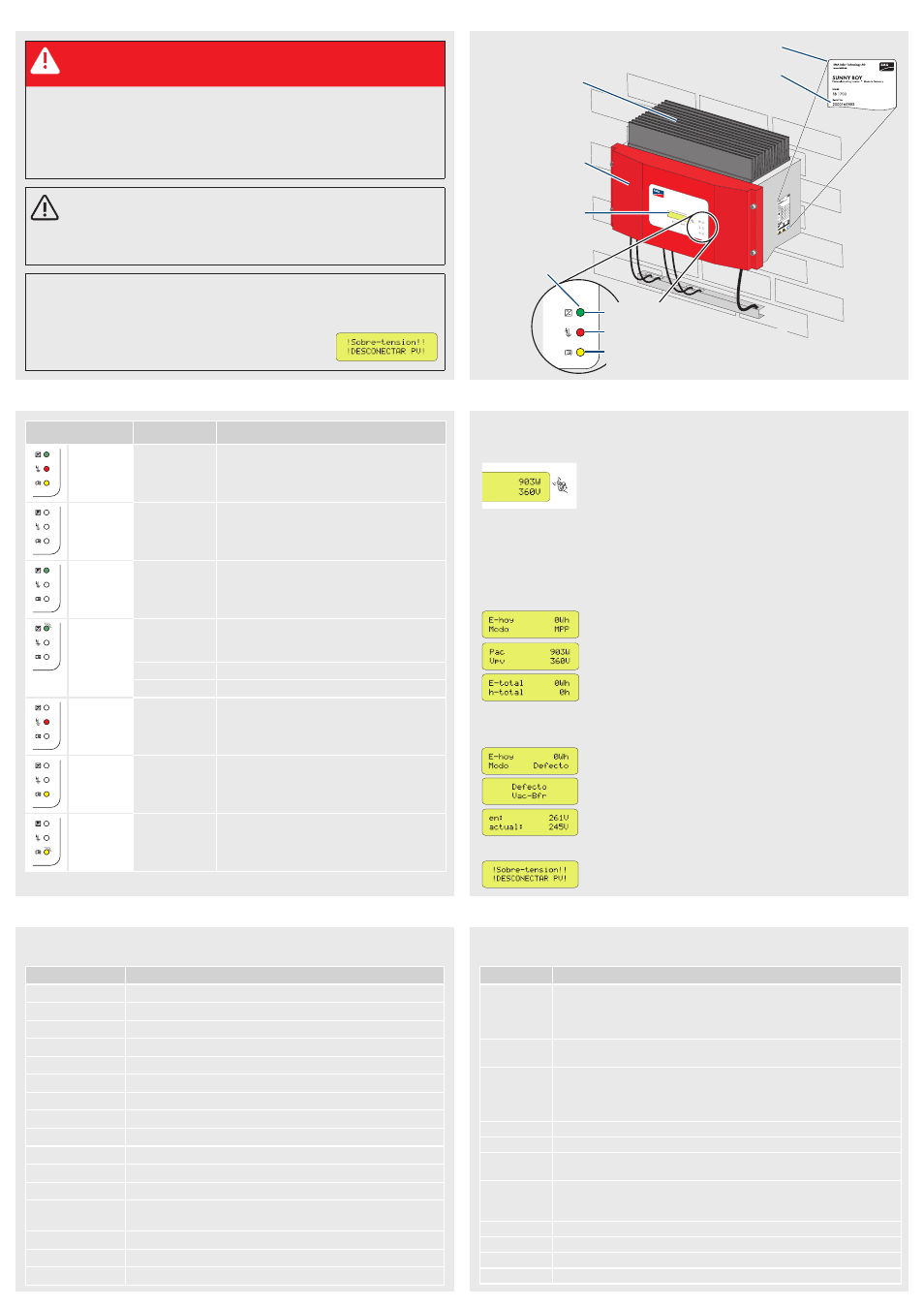

INDICACIONES DE SEGUrIDAD VIStA GENErAl DEl PrODUCtO
Aletas de enfriamiento
Tapa de la carcasa
Display
LED
Número de serie
Identificación del Sunny Boy mediante la placa de características
DISPlAY
AVISOS DE EStADO CANAlES DE MEDICIóN
Funcionamiento
Cortocircuito a tierra o varistor defectuoso
Fallo
