Conexión eléctrica SMA Solar Technology AG
20 SB12-17-IA-es-52 Instrucciones de instalación
5.1.2 Vista interior

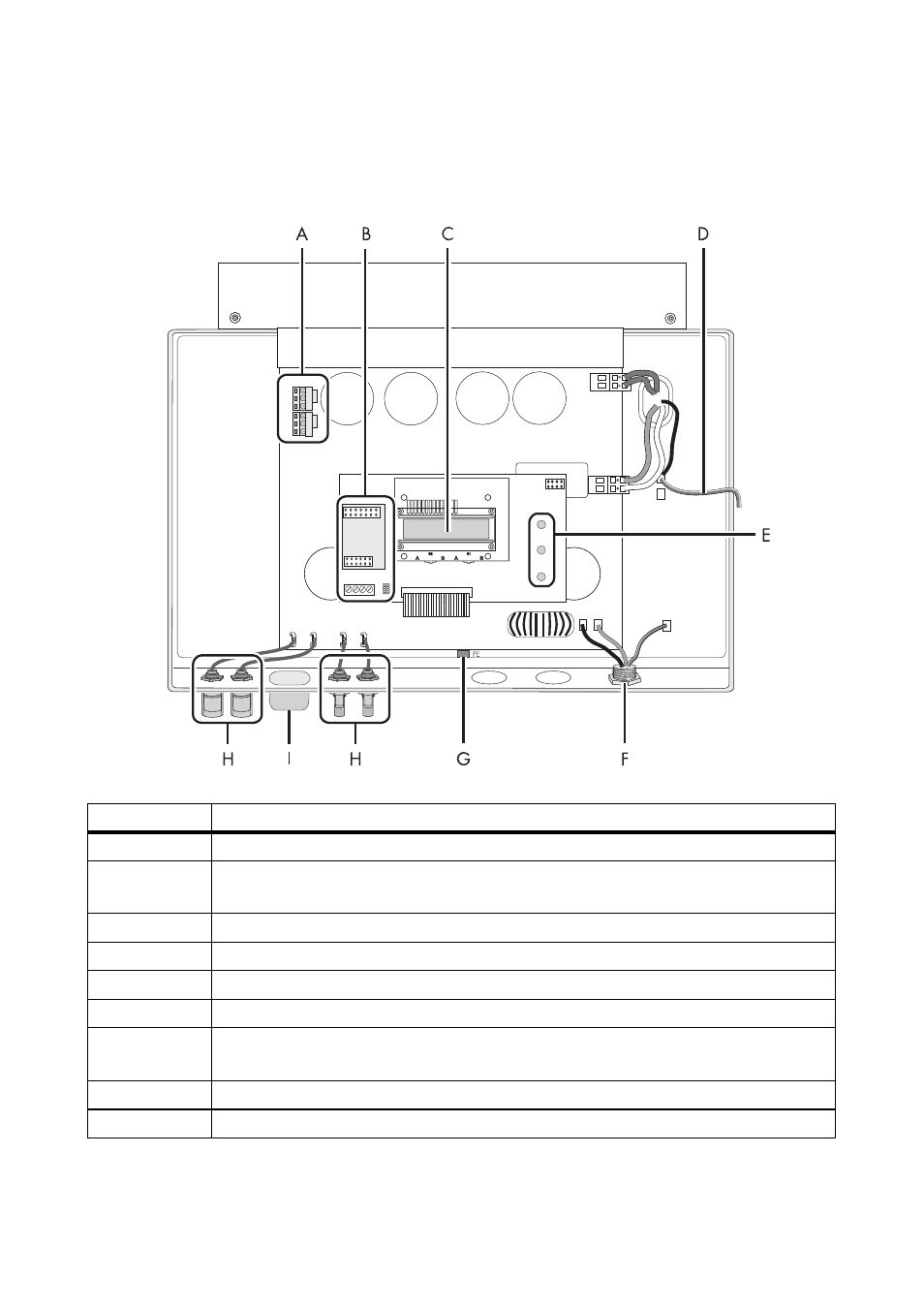

La siguiente ilustración muestra los diferentes componentes y áreas de conexión de un inversor
abierto:
Componente Descripción
A
Varistores
B Conexión y área de conexiones para la comunicación opcional mediante RS485
o comunicación inalámbrica
C Display
D Cable de tierra PE para la tapa
E LED de indicación de estado de funcionamiento
F Conector hembra para la conexión de CA
G Enchufe plano para la toma a tierra del apantallamiento de cables para la
comunicación RS485
H Conectores de CC
I Conector hembra para el Electronic Solar Switch (ESS)
