INdICACIONES dE SEGURIdAd
1&-*(30
peligro de muerte por altas tensiones en el inversor
Aunque no haya tensiones externas, en el inversor pueden existir todavía tensiones muy altas.
• No abra el inversor.
• La instalación eléctrica, las reparaciones y los trabajos de reequipamiento solo deben ser realizados por
especialistas.
"5&/$*“/
peligro de quemaduras por contacto con las partes calientes de la carcasa
• Durante el funcionamiento del dispositivo, toque solamente la tapa de la carcasa y la pantalla.
pérdida de rendimiento por mala disipación de calor
• No ponga objetos encima de la carcasa.
Model
SB XXXXXXXXXXX
SUNNY BOY
Serial No.
XXXXXXXXXX
Solar Inverter* made in Germany by SMA Solar Technology AG
SMA Solar Technology AG Sonnenallee 1 34626 Niestetal Germany www.SMA.de
Date
YYYY-MM-DD
kVAr kVArh kWh MVArh MWh
kW
kW h
D VE
SB 5 00 0T L- 21
* * XX X
SU NN Y BO Y Ph oto vo lta ic stri ng in ve rte r * M ad e i n G erm an y
X XX
P I
D VE

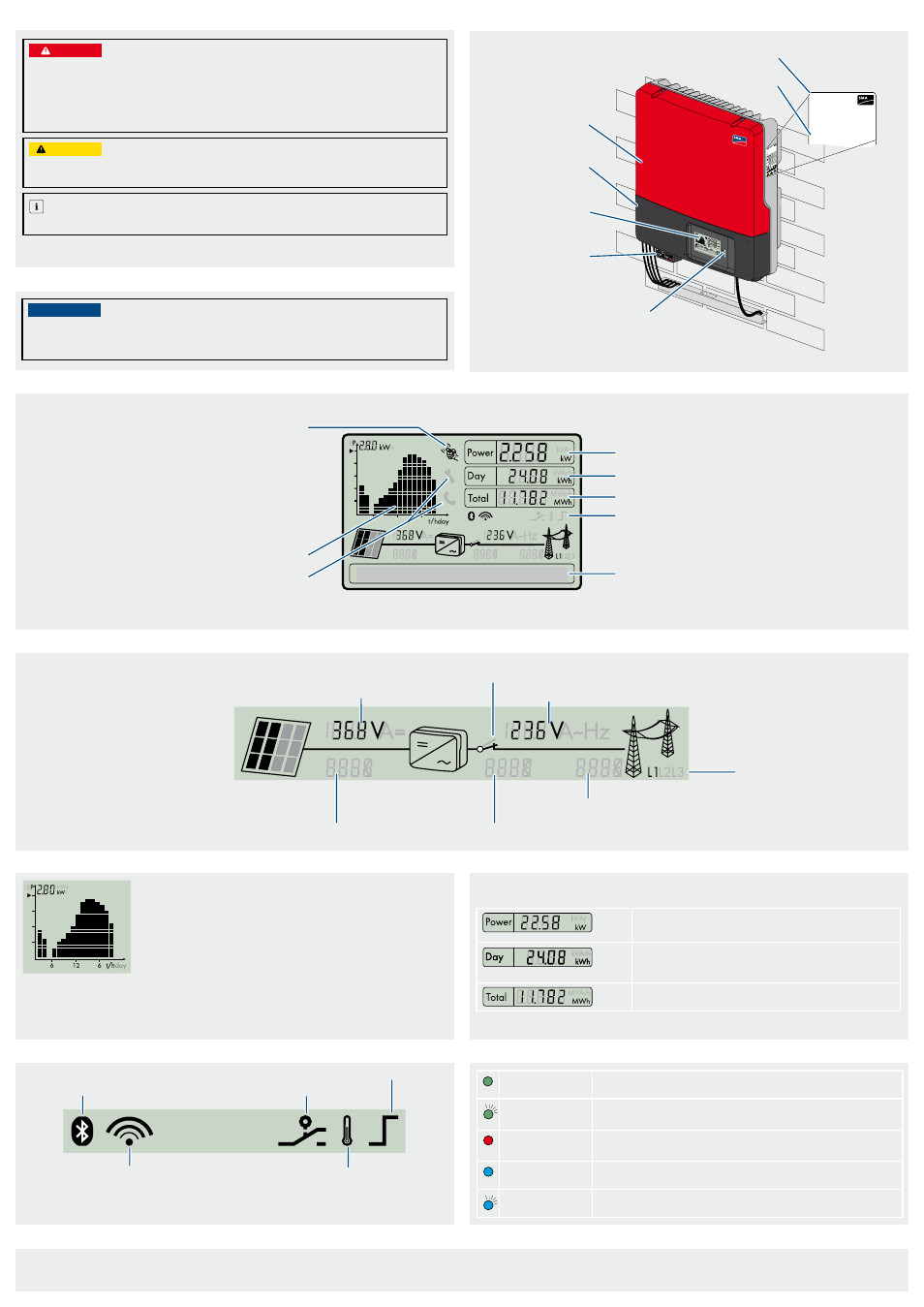

VISTA GENERAL dEL pROdUCTO
pANTALLA
VISTA GENERAL dE LA INSTALACIóN
CURVA dE pOTENCIA Y RENdIMIENTO
INdICACIóN dE LAS fUNCIONES ACTIVAS
ExACTITUd dE MEdICIóN
SEñALES dE LOS LEd
INdICACIóN dE pOTENCIA
En los 3 campos “ Power ”, “ Day ” y “ Total ” se indica la potencia y energía del inversor. La pantalla se actualiza
cada 5 segundos.
La potencia actual que el inversor inyecta a la red pública
La energía inyectada durante ese día; es decir, la suma de energía
desde la puesta en servicio del inversor por la mañana hasta el
momento actual
La energía total que el inversor ha inyectado durante el tiempo total
de funcionamiento
Dado que los valores indicados en la pantalla pueden diferir de los valores reales no deben usarse como base para la liquidación. Los datos de medición registrados por el inversor son necesarios para la gestión y la regulación de la
corriente que se va a inyectar.
La potencia y la energía del inversor se representan en diagramas. De forma
estándar se indica la curva de potencia del día. La columna derecha que
parpadea representa la hora actual. Si el inversor no inyecta corriente en la red
pública en un período largo de tiempo (p. ej. en ausencia de luz o en caso de
módulos fotovoltaicos cubiertos de nieve), se inserta un intervalo en la curva. La
columna de la hora actual se actualiza automáticamente cada 5 segundos.
Por lo tanto, al cabo de 4 segundos la columna desaparece durante un segundo y
vuelve a mostrar el valor actual.
Puede cambiar la indicación mediante golpecitos en la tapa de la carcasa, de
modo que la curva representará los rendimientos energéticos de los últimos
16 días.
El LED verde está
encendido.
El inversor está en funcionamiento.
El LED verde
parpadea.
No se cumplen las condiciones para la conexión a red.
El LED rojo está
encendido.
Se ha producido un error.
• Contacte con el instalador.
El LED azul está
encendido.
La comunicación por Bluetooth está activada.
El LED azul parpadea. El inversor se identifica al activar el parámetro “ Encontrar equipo ” a través de
Sunny Explorer.
La pantalla actualiza los valores de medición de su instalación fotovoltaica cada 5 segundos.
Puede usar la pantalla mediante golpecitos:
Un golpecito: se enciende la iluminación de fondo, se pasa a la línea
de texto siguiente, se cambia entre la curva de potencia de las últimas
16 horas de inyección y los rendimientos energéticos de los últimos
16 días.
Dos golpecitos seguidos: la pantalla muestra sucesivamente la versión de
firmware, el número de serie del inversor, la NetID, el registro de datos
para cada país configurado y el idioma de la pantalla.
Curva de potencia y rendimiento
Se ha producido un error:
Póngase en contacto con el instalador.
Potencia actual
Rendimiento energético diario
Energía total desde la instalación del inversor
Indicación de las funciones activas
Línea de texto para indicar los avisos de evento o de error
Número de evento del
generador fotovoltaico
Tensión de entrada/
Corriente de entrada
Interruptor abierto: el inversor no inyecta a red.
Interruptor cerrado: el inversor inyecta.
Tensión de salida/
Corriente de salida
Indica a qué conductor de fase
están asignados los valores
mostrados.
Número de evento de la red
pública
Número de evento del inversor
Comunicación
Bluetooth Relé multifunción
Limitación de potencia
Calidad de
la conexión
Bluetooth
Reducción de potencia por temperatura demasiado elevada
• Mejore la ventilación del inversor.
• Si este símbolo aparece en la pantalla a menudo, póngase
en contacto con su instalador eléctrico.
LIMpIEzA dEL INVERSOR
13&$"6$*“/
daños en la pantalla por el uso de detergentes
• Si el inversor está sucio, limpie la tapa de la carcasa, la pantalla y los LED solamente con agua limpia y
un paño.
Tapa superior de la carcasa
Tapa inferior de la carcasa
Pantalla
ESS (opcional)
LED
Número de serie
Placa de características para identificar el inversor
