Instalación SMA Technologie AG
Página 24 SBTLHCMS-IES080411 Instrucciones de instalación

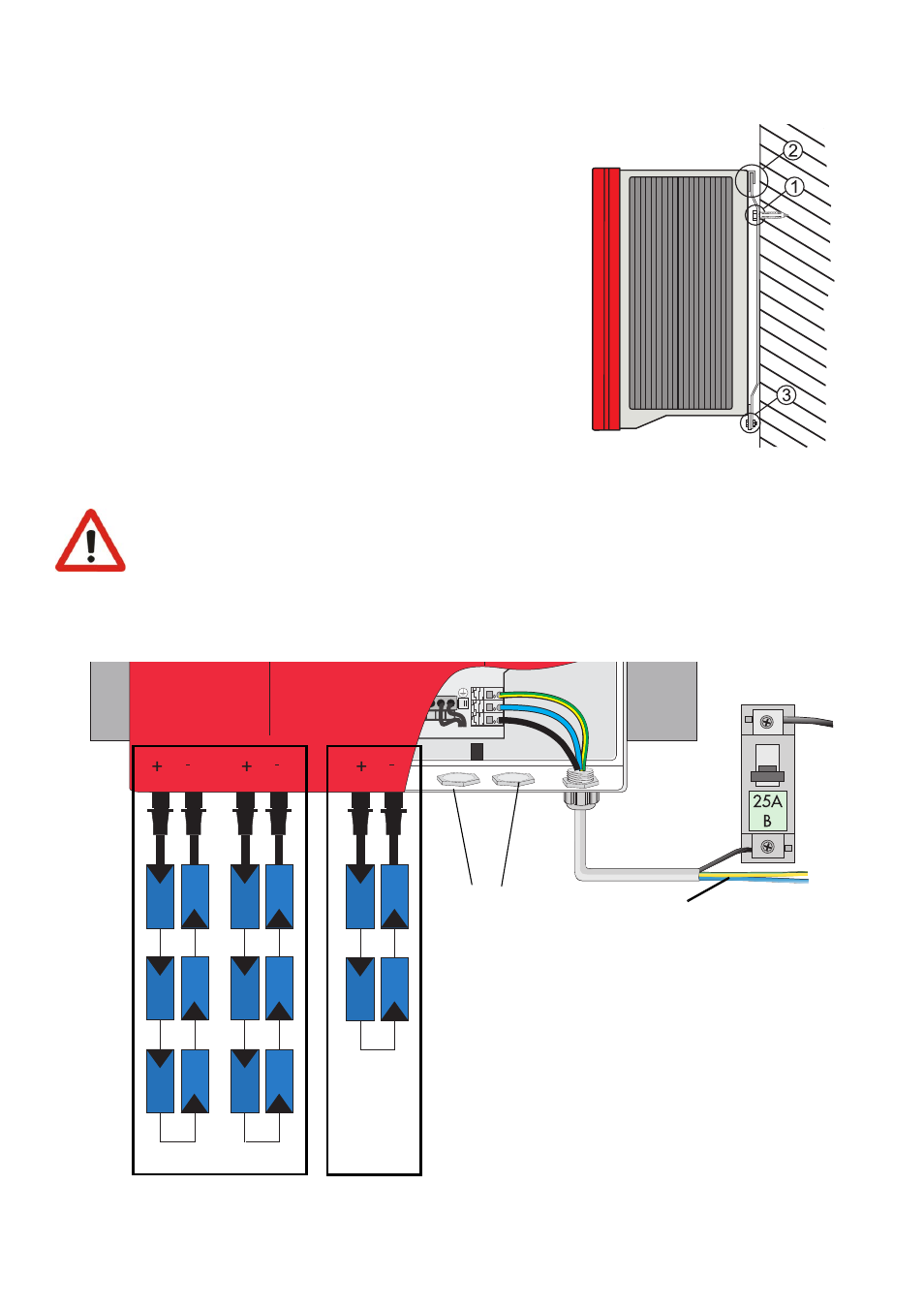

1. Monte el soporte mural (1). Para marcar los
taladros para los tacos puede emplear el
soporte mural como plantilla.
2. Coloque ahora los ganchos de fijación
superiores del Sunny Boy en el soporte mural
(2) de modo que no pueda desplazarse
lateralmente.
3. Termine de montar el Sunny Boy fijándolo
mediante el tornillo M6x10, incluido en el
paquete, en la rosca inferior central (3).
4. Verifique que el Sunny Boy esté firmemente
instalado sobre su soporte.
6.2 Instalación eléctrica
El siguiente gráfico muestra de manera esquemática el cableado completo del Sunny
Boy.
¡Atención!
¡Verifique la polaridad de los Strings antes de conectarlos!
String A String B
Conexión CA, máx. 10 mm²
Abertura para
la
comunicación
opcional
